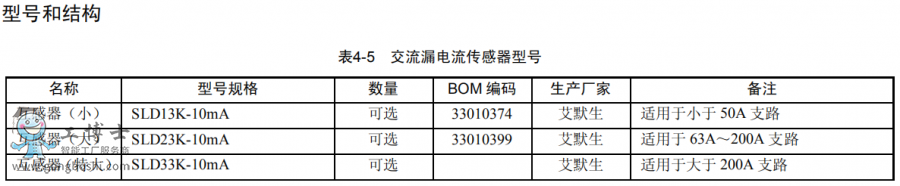

維諦技術(VERTIV) 直流漏電流互感器 :
SLD13K-10mA 互感器(。 適用于小于 50A 支路
SLD23K-10mA 互感器(大) 適用于 63A~200A 支路
SLD33K-10mA 互感器(特大) 適用于大于 200A 支路
產品簡介:

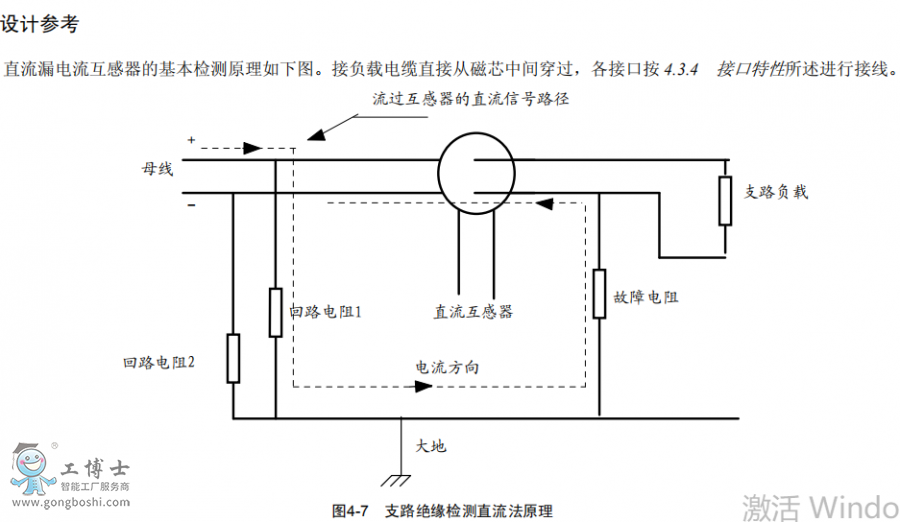

直流漏電流互感器采用磁調制式原理研制而成的閉環電流傳感器,線路板可以插拔,方便現場更換。測量方式為穿孔方式,無插入損耗,輸入信號為直流微電流,輸出為模擬量。精度高,溫度范圍寬。用于與通用配電監控模塊(EGU01)配 合, 完成絕緣支路的直流型絕緣檢測功能.

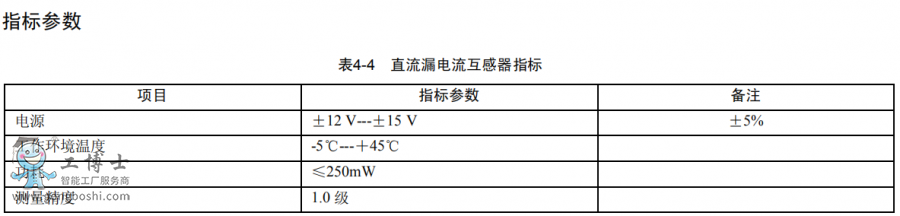

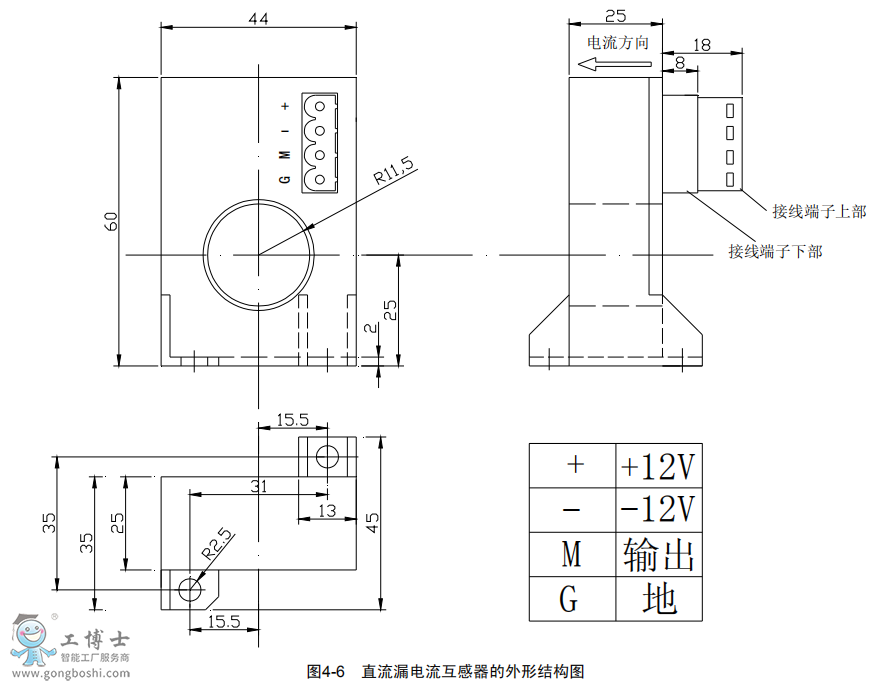

直流漏電流互感器的外形結構如下圖所示(適用于小于 50A 支路):




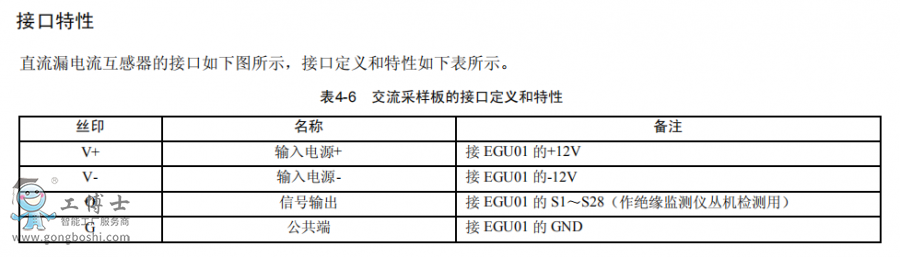

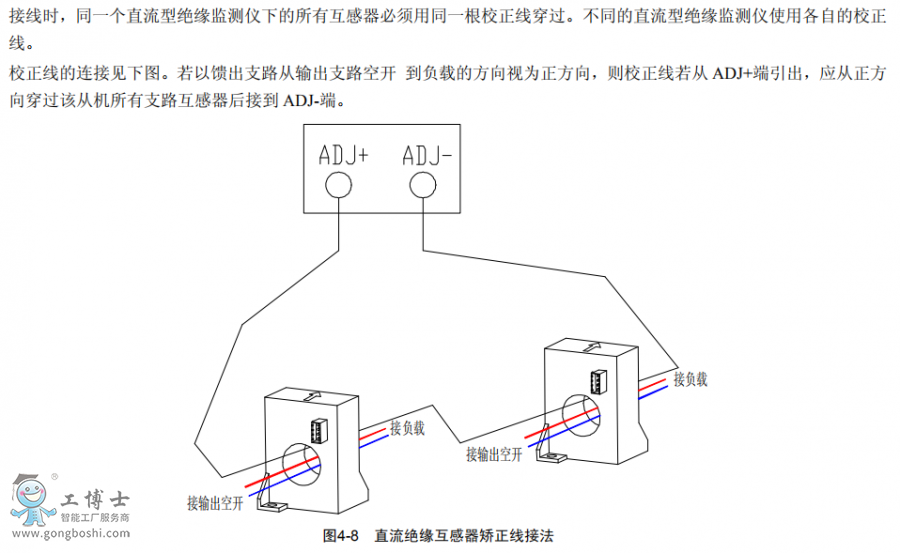

使用說明:
1.傳感器的固定:
傳感器采用 M4 螺絲固定,每個傳感器 2 個固定螺絲,螺絲要加彈簧墊和墊片。
傳感器安裝時,正漏電流的流向要與傳感器的標注方向一致。
相鄰傳感器的間距要不小于 1mm。
2.傳感器線路板的更換:
1)拔下漏電流傳感器的接線端子。
2)將傳感器上蓋的固定螺絲取下。
3)使用一字形螺絲刀,在傳感器的右側將上蓋撬開,并按導線的方向移開,注意不要損傷殼體。
4)將線路板右下角的小螺絲取下。
5)用大拇指和食指把住端子座,均勻向外用力,并上下均勻晃動,將線路板取下。
6)按照以上的相反步驟,將好的線路板安裝好。
7)接通電源,用萬用表測量傳感器的輸出電壓,使用小型一字型螺絲刀,調整零點電位器,使傳感器的輸出電在±50mV 以內。
