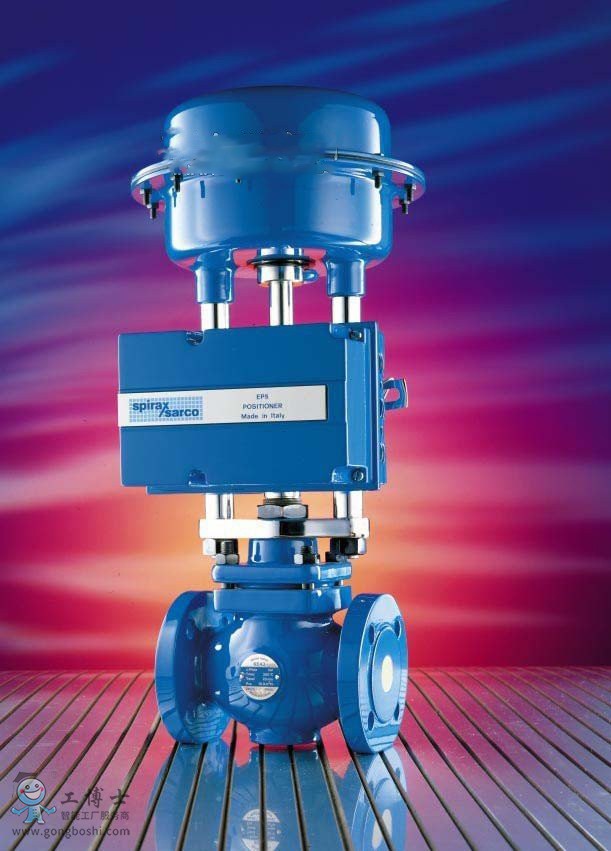

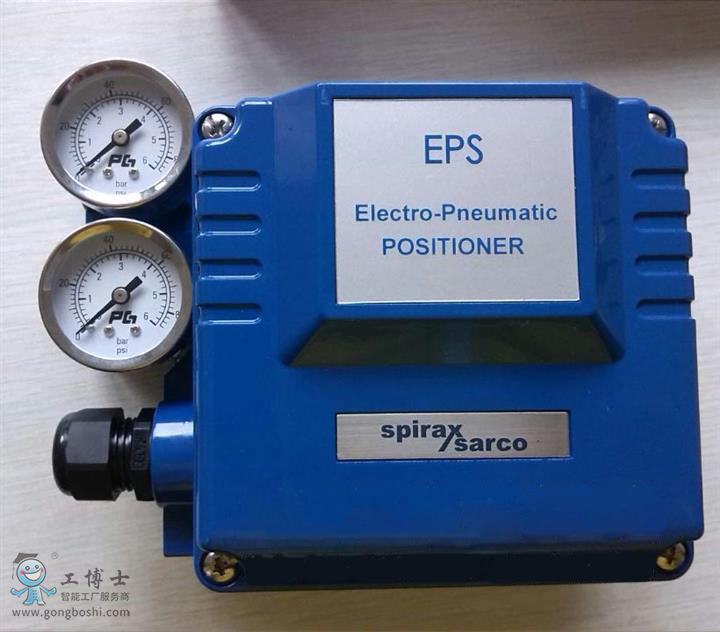

EPS是2線制定位器，需要4-20mA的信號輸入，可適用于線性氣動執行器。該定位器把來自控制器的輸入電信號和控制閥的行程位置的反饋信號進行比較。根據比較結果輸出不同的氣動信號至執行器。對于任何控制器的輸出信號，閥的位置都能得到保證。并且能克服閥的壓差、閥桿的磨擦力及膜片的阻尼的變化的影響。根據NAMUR標準，隨每個定位器提供安裝配件，同時提供安全蓋。

應用該定位器可應用于以下的執行器：執行器型號PN9000系列氣動執行器材質



本體和端蓋



壓鑄鋁

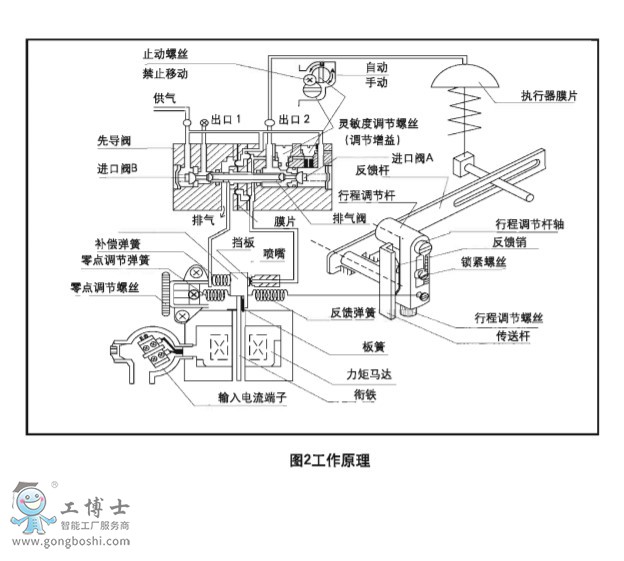

參考圖2，隨著來自控制器上的信號增加，力矩馬達的板簧起到回轉軸的作用。銜鐵受到逆時針方向的回轉扭矩，平衡塊被推向左邊，噴嘴和擋板之間的空間變大。噴嘴的背壓減小。先導閥的排氣閥向右移動，OUT1的輸出壓力增加〈OUT2減小〉，使執行器膜片（或氣缸執行器）移動。隨著執行器膜片〈氣缸執行器）的運動，閥桿上下運動〈反饋桿旋轉〉。隨著反饋桿〈反饋凸輪〉的運動，反饋彈簧伸長或壓縮。閥桿停在彈簧的彈力與力矩馬達輸入信號產生的力達到平衡的位置。補償彈簧受到排氣閥運動的直接反饋，為了提高回路的安全性，連接到平衡塊上。零點通過改變零點調整彈簧的張力而調整。
