意大利迪普馬DUPLOMATIC電磁閥DS3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 100 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵（關于電磁鐵的進一步信息見第7節）。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
DS3直流電磁鐵閥還以可提供平穩換向類型。
直流電磁鐵閥還可以提供鋅鎳鍍層，確�？果}霧能力達600小時。
除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。
工作極限
不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 °C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作360°旋轉，以適應可用的安裝空間。
直流電磁閥電流和功率消耗
表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的***小值，則閥和安裝面之間很容易發生油液泄露。

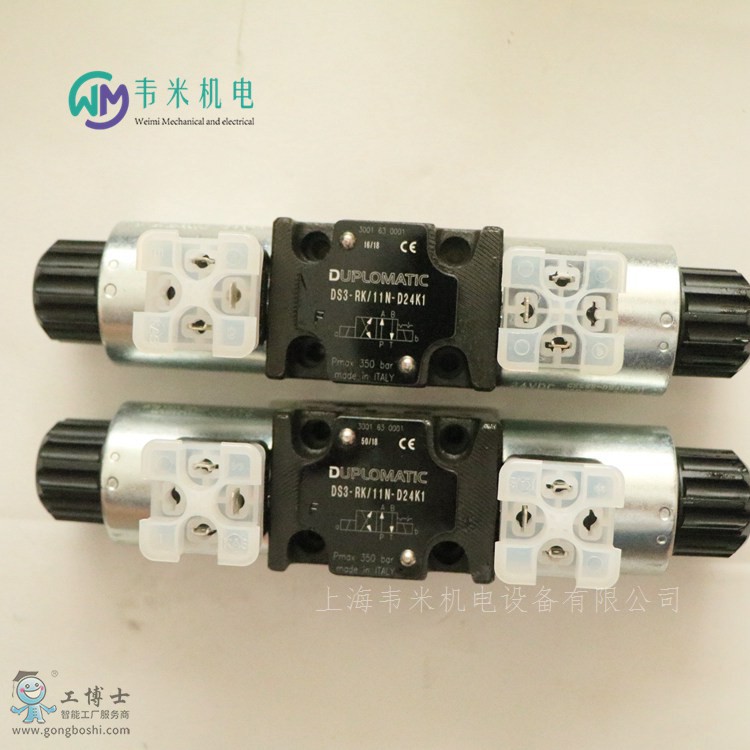

DUPLOMATIC電磁閥DS3-RK/11N-D24K1
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS3-S2/11N-D24K1
DS3-S2/10N-D24K1
DS3-S3/11N-D24K1
DS3-S3/10N-D24K1
DS3-S4/11N-D24K1
DS3-S4/10N-D24K1
DS3-TA/11N-D24K1
DS3-TA/11N-A00
DS3-TA/11N-A110K1
DS3-TA/10N-D24K1
DS3-TB/11N-D24K1
DS3-TB/10N-D24K1
DS3-RK/11N-D24K1
DS3-RK/11N-A110K1
DS3-RK/11N-D220K1
DS3-RK/11N-A230K1
DS3-RK/10N-D24K1
DS3-RK/10N-A230K1
DS3-RK/10N-D24K1
DS3-RK/11N-D24K1
DS3-RK1/10N-D00
DS3-RK1/10N-D24K1
DS3-S1/10N-A230K1
DS3-S1/10N-D00
DS3-S1/10N-D24K1
DS3-S10/10N-D00
DS3-S10/10N-D24K1
DS3-S2/10N-A230K1
DS3-S2/10N-D00
DS3-S2/10N-D24K1
DS3-S3/10N-A230K1
DS3-S3/10N-D00
DS3-S3/10N-D24K1
DS3-S4/10N-A110K1
DS3-S4/10N-A230K1
DS3-S4/10N-D220K1
DS3-S4/10N-D24K1
DS3-SA1/10N-A230K1
DS3-SA2/10N-D24K1
DS3-SB1/10N-D24K1
DS3-TA/10N-A230K1
DS3-TA/10N-D220K1
DS3-TA/10N-D24K1
DS3-TA02/10N-D24K1
DS3-TA23/10N-A230K1
DS3-TB/10N-A230K1
DS3-TB/10N-D24K1
DS5-RK/12N-D24K1
DS5-S1/10V-D24K1
DS5-S1/12N-A230K1
DS5-S1/12N-D24K1
DS5-S2/12N-A230K1
DS5-S2/12N-D24K1
DS5-S3/10N-D24K1
DS5-S3/12N-A230K1
DS5-S3/12N-D24K1
DS5-S3/12N-D24K1/CM
DS5-S4/10N-A230K1
DS5-S4/12N-D24K1
DS5-TA/12N-A230K1
DS5-TA/12N-D24K1
DS5-TB02/12N-D24K1
DS3-RK/10N-D220K1 電磁換向閥
DS3-RK/10N-D220K1 電磁換向閥
DS3-RK/10N-D220K1 電磁換向閥
DS3-RK/10N-D24K1 電磁換向閥
DS3-SA23/11N-D24K1 電磁閥
DS3-RK/10N-D24K1 電磁換向閥
DS3-RK1/10N-D00 電磁換向閥
DS3-RK1/10N-D24K1 電磁換向閥
DS3-RK1/10N-D24K1 電磁換向閥
DS3-S1/10N-A230K1 電磁換向閥
DS3-S1/10N-A230K1 電磁換向閥
DS3-S1/10N-D00 電磁換向閥
DS3-S1/10N-D24K1 電磁換向閥
DS3-S1/10N-D24K1 電磁換向閥
DS3-S10/10N-D00 電磁換向閥
DS3-S10/10N-D24K1 電磁換向閥
DS3-S10/10N-D24K1 電磁換向閥
DS3-S10/10N-D24K1 電磁換向閥
DS3-S2/10N-A230K1 電磁換向閥
DS3-S2/10N-D00 電磁換向閥
DS3-S2/10N-D24K1 電磁換向閥
DS3-S2/10N-D24K1 電磁換向閥
DS3-S3/10N-A230K1 電磁換向閥
DS3-S3/10N-D00 電磁換向閥
DS3-S3/10N-D00 電磁換向閥
DS3-S3/10N-D24K1 電磁換向閥
DS3-S3/10N-D24K1 電磁換向閥
DS3-S3/10N-D24K1 電磁換向閥
DS3-S3/10N-D28K1 電磁換向閥
DS3-S3/10N-D28K1 電磁換向閥
DS3-S3/10N-D28K1 電磁換向閥
DS3-RSA4/11N-A00 電磁閥
DS3-S4/10N-A110K1 電磁換向閥
DS3-S4/10N-A230K1 電磁閥
DS3-S4/11N-A110K1 電磁閥
DS3-S4/10N-D220K1 電磁方向閥
DS3-S4/10N-D220K1 電磁方向閥
DS3-S4/10N-D24K1 電磁方向閥
DS3-S4/10N-D24K1 電磁方向閥
DS3-S4/10N-D24K1 電磁方向閥
DS3-SA1/10N-A230K1 電磁方向閥
DS3-SA2/10N-D24K1 電磁閥方向閥
DS3-SA2F/13N-D24K1/F 電磁閥
DS3-SB1/10N-D24K1 電磁換向閥
DS3-SB2/10N-D24K1 電磁換向閥
DS3-SB2/11N-D24K1 電磁換向閥
DS3-TA/10N-A230K1 電磁換向閥
DS3-TA/10N-A230K1 電磁換向閥
DS3-TA/10N-D220K1 電磁換向閥
DS3-TA/10N-D24K1 電磁換向閥
DS3-TA/10N-D24K1
電磁換向閥
電磁換向閥
工作原理:
利用電磁鐵的通電吸合與斷電釋放而直接推動閥芯來控制液流方向的。
類型:
交流(D,36V或220V或380V)
直流(E,24V或100V )
干式、濕式
交流電磁鐵:使用電壓為交流110、220、380V。特點是啟動力較大，不需要專門的電源，吸合、釋放快，動作時間約為0.01 ~0.03s。缺點是電源電壓下降15%以上，電磁鐵吸力明顯減小，若銜鐵不動作，干式電磁鐵會在10~15min (濕式1~1.5h) 后燒壞線圈，且沖擊及噪聲較大，壽命低，允許切換頻率為10次1分。
直流電磁鐵:使用電壓為直流110和24V,工作可靠，吸合釋放時間約為0.05~ 0.08s,切換頻率般為120次/分，沖擊小、體積小、壽命長，但需要專門的直流電源，成本較高。
交流本整型電磁鐵:電磁鐵是直流的，電磁鐵本身帶整流器，通入交流電經整流后再供給直流電磁鐵。
干式電磁鐵:電磁鐵線圈、鐵芯與軛鐵處于空氣中而不和油液接觸。電磁鐵與閥連接時，在推桿處設置密封圈，避免了油液進入電磁鐵，而且裝拆方便。為了防止回油進入干式電磁鐵中，要求換向閥的回油壓力不能太高。
濕式電磁鐵:濕式電磁鐵的推桿與閥芯連成一體,取消了推桿處的動密封，所以摩擦力小，復位性能好，冷卻潤滑好，工作壽命長。
特點:
(1)動作迅速，操作輕便，便于遠距離控制;
(2)因受電磁鐵尺寸與推力的限制，僅能控制小流量(小于63 L (min)的液流;
(3)電磁鐵通斷電需電信號控制:如設備中的按鈕開關、限位開關、行程開關等;
(4)換向快，易產生液壓沖擊。
