迪普馬電磁換向閥DS3-TA/11N-D24K1，上海韋米機電設備有限公司主營銷售產品，原廠原裝，質量保障，銷售熱線：13524123009，在線QQ：2896079243，傳真：021-51334670；聯系人：雷青。熱誠歡迎新老客戶咨詢購買！
液壓控制閥,
一、液壓控制閥的分類
1.概述
在液壓系統中,用于控制和調節工作壓力的高低、流量大小以及改變流量方向的元件統稱為液壓控制閥。液壓控制閥通過對工作液體的壓力、流量以及流液方向的控制與調節,從而可以控制液壓執行元件的開啟、停止和換向,調節其運動速度和輸出扭矩(或力)
2.液壓控制閥的分類 .
2.1按功能分類
(1)壓力控制閥用于控制或調節液壓系統或回路壓力的閥， 如溢流閥、減壓閥、順序閥壓力繼電器等;
(2)方向控制閥用于控制或調節液壓系統或回路中方向及其通和斷,從而控制執行元件的運動方向及其啟動、停止的閥。如單向閥、換向閥等;
(3)流量控制閥用于控制或調節液壓系統或回路中工作液體流量大小的閥。如節流閥、調速閥、分集流閥等
2.2按閥的控制方式分類
液壓控制閥按控制方式可分為:
(1)開關(或定值)控制閥:借助于通斷型電磁鐵及手動、機動、液動等方式,將閥芯位置或閥芯上的彈簧設定在某一工作狀態 ,使液流的壓力、流量或流向保持不變的閥。這類閥屬于常見的普通液壓閥
(2)比例控制閥:采用比例電磁鐵(或力矩馬達)將輸入信號轉換成力或閥的機械位移,使閥的輸出(壓力、流量)也按照其輸入量連續、成比例地進行控制的閥,比例控制閥一般屬于開環控制閥, 現在也很多用在閉環系統中。
(3)伺服控制閥:其輸入信號(電量、機械量)多為偏差信號(輸入信號與反饋信號的差值),閥的輸出量( 壓力、流量)也按照其輸入量連續、成比例地進行控制的閥。這類閥的工作性能類似于比例控制閥,但具有較高的動態瞬應和靜態性能,多用于要求較高的、響應快的閉環液壓控制系統。
(4)數字控制閥:用于數字信息直接控制的閥類。

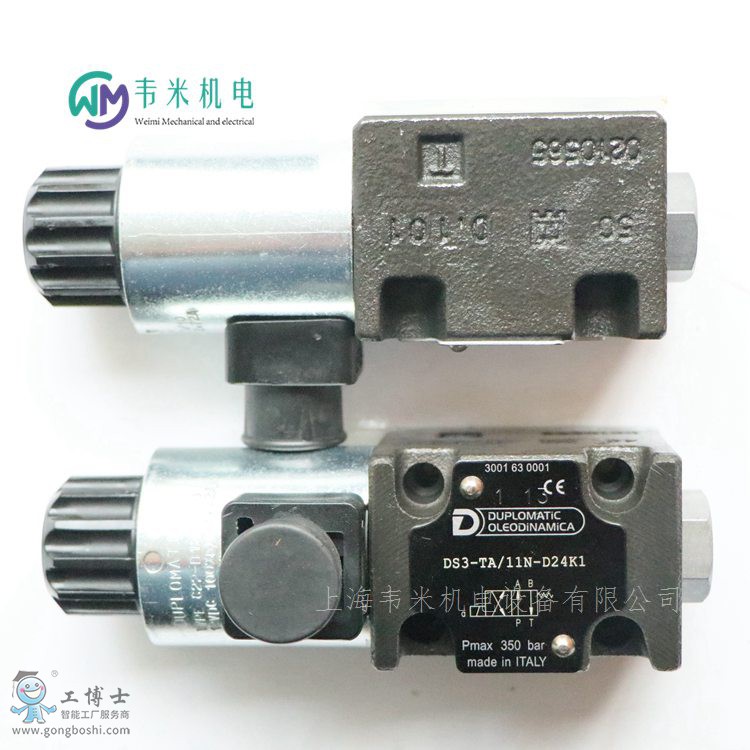

迪普馬電磁換向閥DS3-TA/11N-D24K1
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS3-S2/11N-D24K1
DS3-S2/10N-D24K1
DS3-S3/11N-D24K1
DS3-S3/10N-D24K1
DS3-S4/11N-D24K1
DS3-S4/10N-D24K1
DS3-TA/11N-D24K1
DS3-TA/11N-A00
DS3-TA/11N-A110K1
DS3-TA/10N-D24K1
DS3-TB/11N-D24K1
DS3-TB/10N-D24K1
DS3-RK/11N-D24K1
DS3-RK/11N-A110K1
DS3-RK/11N-D220K1
DS3-RK/11N-A230K1
DS3-RK/10N-D24K1
DS3-RK/10N-A230K1
DS3-RK/10N-D24K1
DS3-RK/11N-D24K1
DS3-RK1/10N-D00
DS3-RK1/10N-D24K1
DS3-S1/10N-A230K1
DS3-S1/10N-D00
DS3-S1/10N-D24K1
DS3-S10/10N-D00
DS3-S10/10N-D24K1
DS3-S2/10N-A230K1
DS3-S2/10N-D00
DS3-S2/10N-D24K1
DS3-S3/10N-A230K1
DS3-S3/10N-D00
DS3-S3/10N-D24K1
DS3-S4/10N-A110K1
DS3-S4/10N-A230K1
DS3-S4/10N-D220K1
DS3-S4/10N-D24K1
DS3-SA1/10N-A230K1
DS3-SA2/10N-D24K1
DS3-SB1/10N-D24K1
DS3-TA/10N-A230K1
DS3-TA/10N-D220K1
DS3-TA/10N-D24K1
DS3-TA02/10N-D24K1
DS3-TA23/10N-A230K1
DS3-TB/10N-A230K1
DS3-TB/10N-D24K1
DS5-RK/12N-D24K1
DS5-S1/10V-D24K1
DS5-S1/12N-A230K1
DS5-S1/12N-D24K1
DS5-S2/12N-A230K1
DS5-S2/12N-D24K1
DS5-S3/10N-D24K1
DS5-S3/12N-A230K1
DS5-S3/12N-D24K1
DS5-S3/12N-D24K1/CM
DS5-S4/10N-A230K1
DS5-S4/12N-D24K1
DS5-TA/12N-A230K1
DS5-TA/12N-D24K1
DS5-TB02/12N-D24K1
數控液壓系統的通過改變壓強增大作用力。一個完整液壓系統由五個部分組成，即動力元件、執行元件、控制元件、輔助元件（附件）和液壓油。數控液壓控制系統要使液壓系統輸出滿足特定的性能要求（特別是動態性能）。數控液壓系統常用的控制方式可分為泵控式系統和閥控式系統兩種。
數控液壓系統一般可分為三類:一是用計算機通過D/A轉換及伺服放大器來控制伺服閥(或比例閥)。另一種是由計算機控制脈寬調制放大器，并操縱高速開關閥工作，第三種是由計算機發出脈沖序列，經驅動電源功率放大后，直接控制帶步進電機的液壓閥動作。
***種控制方式一般都采用閉環控制才能滿足要求，若采用伺服控制，其特點是控制精度高、頻率響應快，但價格昂貴。若采用比例控制，由于比例電磁鐵性能所限，使其滯環、線性度、頻響等均受影向。
后面兩種控制方式:脈寬調制放大器+高速開關閥和由驅動電源+步進電機帶動的閥都叫直接式數字閥(簡稱數字閥)。由數字閥組成的數控液壓系統通常采用開環控制便能滿足精度要求。因此，這種數控液壓系統廣泛應用于機床、工程機械以及石油化工等行業的機械設備。
全閉式數控液壓系統是一種以數控雙向變量泵供油的、閉式回路的、分工況功率匹配的、微機閉環控制的、集節能與控制于一體的機電液一體化節能系統。
采用閉式容積調速回路，不存在節流閥、溢流閥和換向閥，其結構組成比傳動液壓系統簡化，減少了閥口和管路的能量損失；采用數控雙向變量泵供油、分工況功率匹配技術，使系統處于***高效率下工作；采用微機測控技術的多傳感器閉環監控系統可獲得系統佳綜合性能。
系統組成
根據負載運動形式，全閉式數控液壓系統可以組成泵控馬達系統，也可以組成泵控缸系統。與傳統閉式容積調速回路一樣，可以以變量泵-定量馬達、定量泵-變量馬達或變量泵-變量馬達形式工作。采用數控雙向變量泵－變量馬達容積調速液壓系統。
