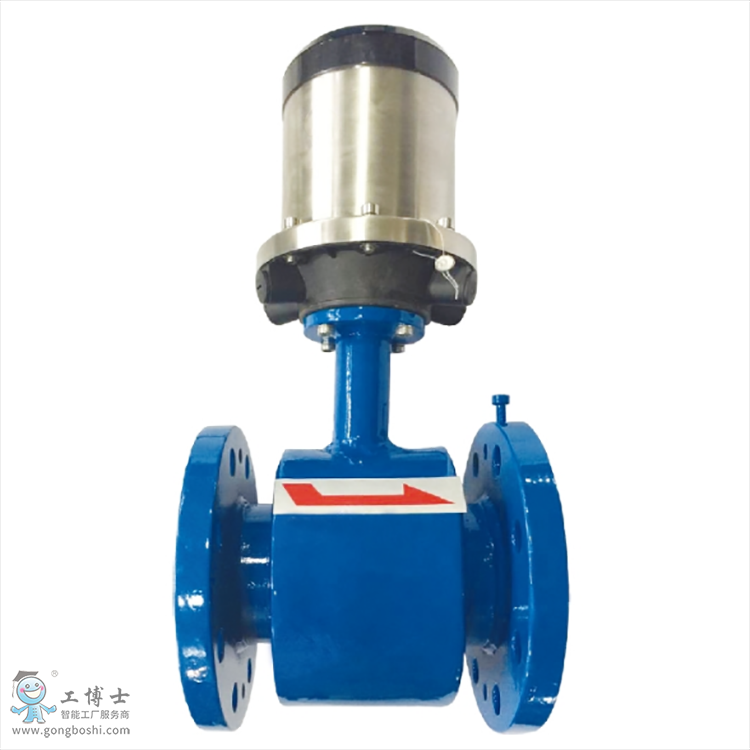

上海光華儀表 LDY-S一體型電磁流量計 LD系列電磁流量計
電磁水表是專為水工業設計,適用于現場無電源的工作場所,被廣泛應用于城市供水、供熱、污水處理、水利工程等行業。
其特點:
流量測量不受流體的密度、粘度、溫度、壓力和電導率變換的影響,測量精度高;
傳感器無機械部件,反應靈敏、動態相應快、始動流量低;
傳感器只有內襯和電極與被測介質接觸,只有合理選擇電極和內襯材料就可以實現耐腐蝕和耐磨損;
功率損耗低,干擾影響小,測量電路穩定可靠;
低功耗設計,鋰電池供電,可連續工作4年以上;
大屏幕LCD顯示,可顯示累積流量、瞬時流速、流量百分比等參數,中英文菜單操作,人機交互界面友好;
具有故障自診斷功能,具有勵磁報警、空管報警、流量超限報警;
具備良好的抗擾動性能,直管道要求低,通常前為5D后為3D。
由LDG-S型電磁流量傳感器和信號轉換器配套組合一體,信號轉換器具有IP67防護 要求。LDY-S一體型電磁流量計主要用以測量各種酸、堿、鹽溶液,紙漿、泥漿等導電性液體,或液固兩 相介質的體積流量。在化工、礦冶、給排水、污水處理、食品、造紙、制糖、港口疏浚等部門得到廣泛應 用。本流量計可與顯示、記錄儀表、積算器或調節器配套,用來對流量進行檢測、積算、調節和控制簡介
LDY-S一體型電磁流量計由LDG-S型電磁流量傳感器和信號轉換器配套組合一體,信號轉換器具有IP67防護 要求。
主要用以測量各種酸、堿、鹽溶液,紙漿、泥漿等導電性液體,或液固兩 相介質的體積流量。在化工、礦冶、給排水、污水處理、食品、造紙、制糖、港口疏浚等部門得到廣泛應 用。本流量計可與顯示、記錄儀表、積算器或調節器配套,用來對流量進行檢測、積算、調節和控制LDY-S一體型電磁流量計
特點
·傳感器采用整體焊接結構,密封性好;
·結構簡單可靠,內部無活動部件,幾乎無壓力損失;·測錄精度不受被測介質壓力、溫度、密度、粘度等物理參數變化的影響;·具有電導率測量功能,可以判別傳感器是否空管;·采用16位嵌人式微處理器,運算速度快,精度高;·具有雙向流量測量功能,能顯示正、反向流量、百分比、流速;·內部具有三個積算器,分別顯示正、反向累計及差值積算量;·具有RS485或RS232C數字通訊信號輸出;
·含數字量處理,抗干擾能力強,測量可靠,精度高·超低EMI開關電源適用電源電壓變化范囚大,抗EMC性能好;·含中、英文菜單操作,使用方便,操作簡單, 易學易懂;·自診斷信息與故障處理;
·可提供防爆型(隔爆型)。
性能簡介
口徑:DN10-1200
電機材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti /// Ti Ta Hb Hc等內襯材料:聚四氟乙烯 氯丁橡膠 聚氨酯橡膠
介質:導電性液體(含固液二相)
介質導電率:>20μ s/cm
配套***度等級:1.0 1.5
流速范圍:0.3m/s~12m/s
工作溫度:-25℃~120℃(≤80℃橡膠襯里)///( ≤45℃聚氨酯襯里)工作壓力:4.0Mpa~0.6 Mpa(按口徑分)
工作電流:≤0.2***
防護等級:標準型IP65(防噴水)/// 特殊型IP67(防浸水)輸出型號:0~10mA DC或4~20mA DC /// 頻率(脈沖)上限1-5000Hz(上線5000cp/s)顯示:瞬時流量累積流量(正反向積算量及計算差流速,百分比,電導比,報警指示,故障整段通訊接口:*RS485,RS232C
適用電源:220V 50Hz /// *24V DC
應用:酸堿等腐蝕液;礦漿,泥漿,紙漿等兩相液;連接法蘭:機標JB/T81-94(口徑250-1200) // 國標GB9119-88(口徑10-200)或按用戶需要產品標準:QYXYS 13-2002
安裝形式:一體式
