安沃馳微型氣缸0822334207，上海韋米機電設備有限公司主營銷售產品，原廠原裝，質量保障，銷售熱線：13524123009，在線QQ：2896079243，傳真：021-51334670；聯系人：雷青。熱誠歡迎新老客戶咨詢購買！

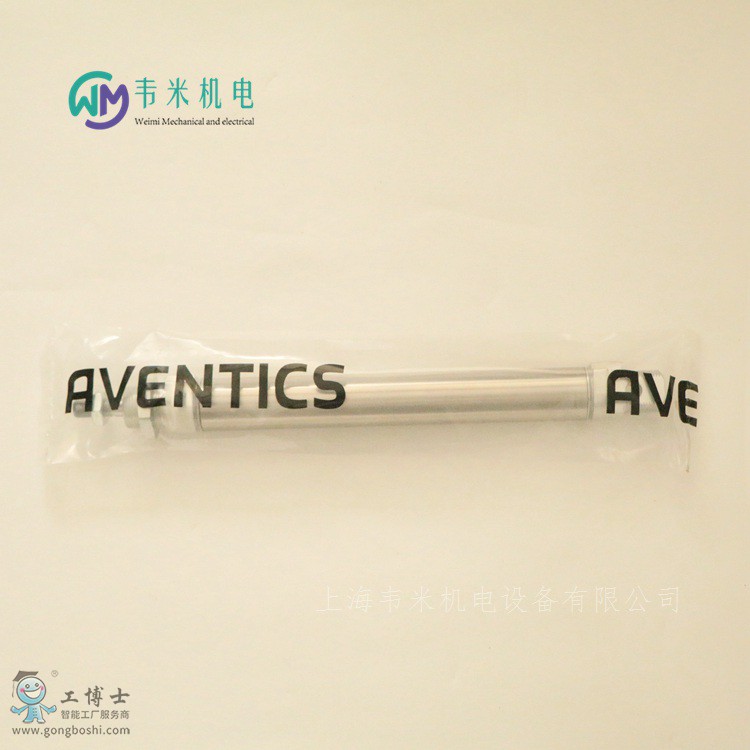

安沃馳AVENTICS微型氣缸, 系列 MNI 0822334207
MNI-DA-25-0160-U-31-01-1-00-000-00
規格
標準ISO 6432
活塞- Ø25 mm
行程160 mm
實用原則雙作用式
緩沖彈性
磁性銷釘帶磁性活塞
合格證書ATEX 中可選
ATEXATEX 中可選
后耳環, 集成式集成式鉤形安裝件
防塵圈材料聚氨酯
確定活塞推力的壓力6,3 bar
縮回運動的活塞力260 N
伸出運動的活塞力309 N
低環境溫度-25 °C
高環境溫度80 °C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
沖撞能量0.35 J
重量0.457 kg
重量 0 mm行程0.249 kg
重量 +10 mm行程0.013 kg
大行程1300 mm
介質溫度小值-25 °C
特點
堅固耐用、節省空間的設計
特點是耐用性極佳，使用壽命長。
提供 10 mm 至 25 mm 直徑的活塞
提供的配置有單/直通活塞桿、彈性/調節緩沖、帶/不帶電磁檢測、非旋轉活塞桿、ATEX
安沃馳微型氣缸0822334207
AVENTICS安沃馳MNI系列微型氣缸
0822330201
0822331201
0822332201
0822333201
0822334201
0822330202
0822331202
0822332202
0822333202
0822334202
0822330203
0822331203
0822332203
0822333203
0822334203
0822330204
0822331204
0822332204
0822333204
0822334204
0822330205
0822331205
0822332205
0822333205
0822334205
0822330215
0822331206
0822332206
0822333206
0822334206
0822330209
0822331207
0822332207
0822333207
0822334207
0822330235
0822331218
0822332208
0822333208
0822334208
0822330219
0822331219
0822332209
0822333209
0822334209
0822331223
0822332210
0822333210
0822334210
0822331217
0822332219
0822333214
0822334211
0822331233
0822332220
0822333220
0822334212
AVENTICS安沃馳MNI系列微型氣缸
0822330401
0822331401
0822332401
0822333401
0822334401
0822330402
0822331402
0822332402
0822333402
0822334402
0822330403
0822331403
0822332403
0822333403
0822334403
0822330404
0822331404
0822332404
0822333404
0822334404
0822330405
0822331405
0822332405
0822333405
0822334405
0822331406
0822332406
0822333406
0822334406
0822330407
0822331407
0822332407
0822333407
0822334407
0822331413
0822332408
0822333408
0822334408
0822330410
0822331408
R412000707
0822333409
0822334409
R412009449
0822333410
0822334410
0822332409
0822334411
0822333416
0822334412
安沃馳AVENTICS微型氣缸,系列MNI
0822080201
0822081201
0822082201
0822083201
0822084201
0822080202
0822081202
0822082202
0822083202
0822084202
0822080203
0822081203
0822082203
0822083203
0822084203
0822080204
0822081204
0822082204
0822083204
0822084204
0822080205
0822081205
0822082205
0822083205
0822084205
0822080209
0822081206
0822082206
0822083206
0822084206
0822081207
0822082207
0822083207
0822084207
0822081209
0822082208
0822083208
0822084208
0822083209
0822084209
0822083210
0822084210
0822084211
R480641970
0822084212
安沃馳AVENTICS微型氣缸,系列MNI
5226644050
5226600100
5226610100
5226620100
5226644100
5226634100
5226600150
5226610150
5226620150
5226634150
5226620180
5226600200
5226610200
5226620200
5226644200
5226634200
5226600250
5226610250
5226620250
5226644250
5226634250
5226600300
5226610300
5226620300
5226644300
5226634300
5226610350
5226620350
5226644350
5226634350
5226600400
5226610400
5226620400
5226644400
5226634400
5226620450
5226600500
5226610500
5226620500
5226644500
5226634500
5226620550
5226634550
5226600600
5226610600
5226620600
5226634600
5226600650
5226610650
5226634650
5226600700
5226610700
5226620700
5226634700
5226600750
5226610750
5226620750
5226644750
5226634750
5226600800
5226610800
5226620800
5226644800
5226634800
5226620900
5226634900
5226601000
5226611000
5226621000
5226645000
5226635000
5226621100
5226635100
5226621150
5226621200
5226635200
5226601250
5226611250
5226621250
5226645250
5226635250
5226635300
5226621350
5226635400
5226611500
5226621500
5226635500
5226601600
5226611600
5226621600
5226645600
5226635600
5226621700
5226635700
5226611750
5226621750
5226635750
5226621800
5226635800
5226621900
5226602000
5226612000
5226622000
5226636000
5226636100
5226622200
5226636200
5226636250
5226636350
5226622400
5226612500
5226622500
5226636500
5226636600
5226622650
5226622700
5226636700
5226636900
5226623000
5226647000
5226637000
5226613200
5226637200
5226637350
5226623500
5226637500
5226618020
5226628020
5226639000
5226639050
5226639080
5226639070
5226639020
5226618010
5226628000
5226639010
5226628010
5226639030
5226628040
5226639090
5226639040
5226639190
5226639060
5226628030
安沃馳AVENTICS微型氣缸,系列MNI
0822232001
0822233001
0822234001
0822232002
0822233002
0822234002
0822232003
0822233003
0822234003
氣壓傳動系統按氣動元件和裝置功能不同，氣壓傳動系統可分成4個組成部門。
1，氣源裝置。
起源裝置是產生壓縮空氣的裝置，通常指空氣壓縮機和起源凈化設備。空氣壓縮機是原動機把機械能轉換成空氣的壓力能。氣源凈化設備是用來降低壓縮空氣的溫度，除去壓縮空氣中的水分，油分及污染物等。一般氣動設備較多的廠里會將起源裝置集中在空壓站內，由氣壓站統一向各分車間或用氣設備分配供應壓縮空氣。
2，執行元件
執行元件以壓縮空氣的壓力能作為能量，將壓縮空氣的壓力能轉換成生產需要的機械能。氣動執行元件有可以實現直線運動氣缸，實現連續回轉運動的氣馬達和不連續回轉運動的擺動馬達等。
3，控制元件
在生產中可以實現對執行元件的操縱，運算和檢測等，可以控制壓縮空氣的壓力，流量和流動方向，以便使執行機構完成預定的運動來滿足生產需求。通常包括各種壓力閥，流量閥，邏輯元件，射流元件，行程閥，轉換器和傳感器等。
4，輔助元件
輔助元件可以凈化壓縮空氣，對執行元件進行潤滑和消聲，以及連接元件的一些裝置。通常包括分水過濾器，油霧器，消聲氣以及各種管路附件等。
氣動系統是設備尤其是機床加工中心設備的系統，例如立式加工中心上的打刀缸，刀庫的倒刀，氣動吹掃等，這些附件都是需要?dú)鈩优浜系氖褂玫�，所以就單機設備而言，氣動系統的設計也是非常必要和重要的。
隨著工業4.0的時代的到來，自動線、自動加工單元，機械手抓取等自動化、智能化設備的氣動系統的配套使用，更是占據了相當?shù)谋戎亍?/div>
加工車間的自動線，對氣動系統的設計以及選型使用。氣動系統在立式加工中心上的使用。氣動系統在自動生產線上的應用。
一、氣動系統在立式加工中心中的應用
立式加工中心的氣動系統需要控制的幾個功能模塊：
1、控制打刀缸，實現刀具的自動夾緊與松開。
2、控制刀庫，實現刀庫的倒刀動作。
3、控制加工過程中的氣動吹掃功能，實現對加工零件的風冷卻和清理夾具的作用。
4、控制附件銑頭，實現附件銑頭刀具的自動夾緊和松開。
5、控制主軸的中心吹氣功能。
（氣動電磁閥的選擇需要和電氣工程師做相應的溝通，例如控制電壓，控制方式等）
