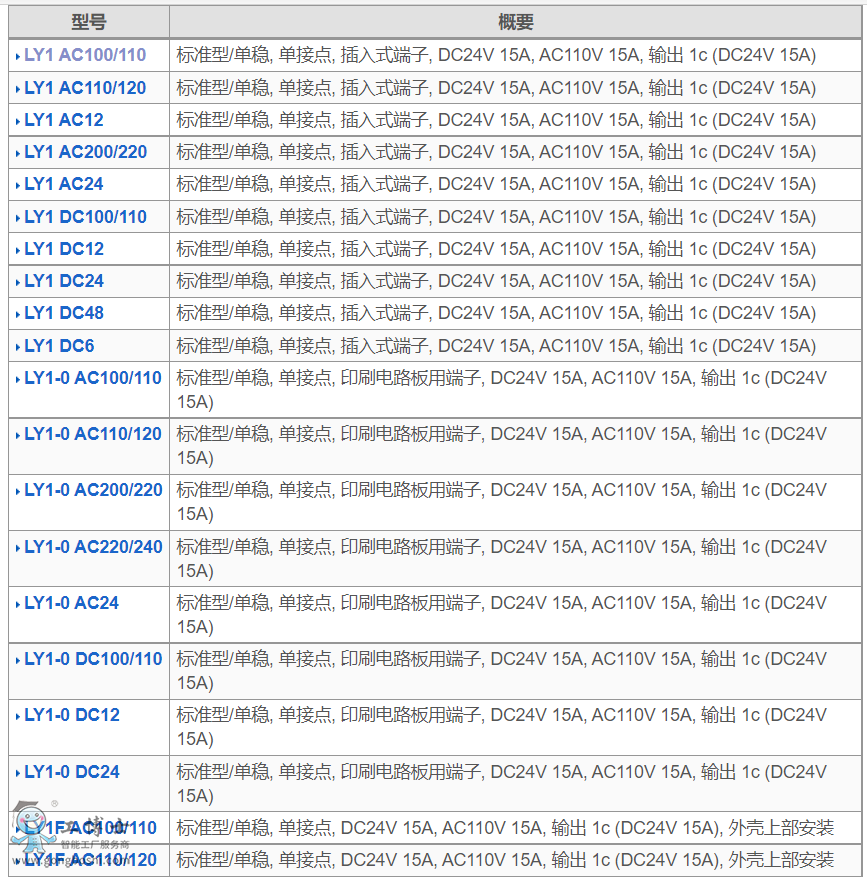

項目		額定電流 (mA)		線圈電阻 (Ω)	線圈電感 (H)		動作 電壓 (V)	復位 電壓 (V)	***大 容許 電壓 (V)	功耗 (VA、W)
額定電壓(V)		50Hz	60Hz		鐵片 開路時	鐵片 動作時
AC	12	106.5	91	46	0.17	0.33	80% 以下 *1	30% 以上 *2	額定 電壓 的 110%	約1.0～1.2 (60Hz)
	24	53.8	46	180	0.69	1.3
	50	25.7	22	788	3.22	5.66
	100/110	11.7/12.9	10/11	3,750	14.54	24.6				約0.9～1.1 (60Hz)
	110/120	9.9/10.8	8.4/9.2	4,430	19.2	32.1
	200/220	6.2/6.8	5.3/5.8	12,950	54.75	94.07
	220/240	4.8/5.3	4.2/4.6	18,790	83.5	136.4
DC	6	150		40	0.16	0.33		10% 以上 *2		約0.9
	12	75		160	0.73	1.37
	24	36.9		650	3.2	5.72
	48	18.5		2,600	10.6	21.0
	100/110	9.1/10		11,000	45.6	86.2

項目		額定電流 (mA)		線圈電阻 (Ω)	線圈電感 (H)		動作 電壓 (V)	復位 電壓 (V)	***大 容許 電壓 (V)	功耗 (VA、W)
額定電壓(V)		50Hz	60Hz		鐵片 開路時	鐵片 動作時
AC	12	159	134	24	0.12	0.21	80% 以下 *1	30% 以上 *2	額定 電壓 的 110%	約1.6～約2.0 (60Hz)
	24	80	67	100	0.44	0.79
	100/110	14.1/16	12.4/13.7	2,300	10.5	18.5
	200/220	9.0/10.0	7.7/8.5	8,650	34.8	59.5
DC	12	112		107	0.45	0.98		10% 以上 *2		約1.4
	24	58.6		410	1.89	3.87
	48	28.2		1,700	8.53	13.9
	100/110	12.7/13		8,500	29.6	54.3

項目		額定電流 (mA)		線圈電阻 (Ω)	線圈電感 (H)		動作 電壓 (V)	復位 電壓 (V)	***大 容許 電壓 (V)	功耗 (VA、W)
額定電壓(V)		50Hz	60Hz		鐵片 開路時	鐵片 動作時
AC	12	199	170	20	0.1	0.17	80% 以下 *1	30% 以上 *2	額定 電壓 的 110%	約1.95～約2.5 (60Hz)
	24	93.6	80	78	0.38	0.67
	100/110	22.5/25.5	19/21.8	1,800	10.5	17.3
	200/220	11.5/13.1	9.8/11.2	6,700	33.1	57.9
DC	12	120		100	0.39	0.84		10% 以上 *2		約1.5
	24	69		350	1.41	2.91
	48	30		1,600	6.39	13.6
	100/110	15/15.9		6,900	32.0	63.7

注1：額定電流、線圈電阻的值是指，線圈溫度為+23 ℃時的值，公差為AC額定電流+15%、-20%，DC線圈電阻為±15%。
注2：AC線圈電阻、電感的值為參考值。（60Hz 時）
注3：動作特性指的是線圈溫度為+23 ℃時的值。
注4：***大容許電壓指的是環境溫度為+23 ℃時的值。
*1. 各產品均有差異，實效值在80%以下。
為了確保正常動作，請外加額定值80%以上的電壓。（線圈溫度為+23 ℃時）
*2. 實效值在AC30% 以下、DC10%以上。為確保正常復位，請?jiān)O(shè)在該值以下。

國際標準認證型及符合電氣用品安全法的產品，請參見“標準認證機型一覽表”。

分類		1極		2、3、4極
項目	負載	阻性負載	感性負載 (cosφ=0.4、L/R=7ms)	阻性負載	感性負載 (cosf=0.4、L/R=7ms)
接觸形式		單
接點材質		Ag合金
額定負載		AC110V 1*** DC24V 1***	AC110V 10A DC24V 7A	AC110V 10A DC24V 10A	AC110V 7.*** DC24V ***
額定通電電流		1***		10A
接點電壓 的***大值		AC250V DC125V		AC250V DC125V
接點電流 的***大值		1***	1***	10A	10A

分類		雙接點型
項目	負載	阻性負載	感性負載 (cosf=0.4、L/R=7ms)
接觸形式		雙
接點材質		Ag
額定負載		AC110V *** DC24V ***	AC110V 4A DC24V 4A
額定通電電流		7A
接點電壓的***大值		AC250V DC125V
接點電流的***大值		7A	7A

種類	1極、2極 (標準型、雙接點型)	1 極、2 極 (動作指示燈內置型、 二極管內置型、 CR回路內置型) 3 極、4 極
項目
使用環境溫度	-25～+55℃(無結冰、無結露) *1	-25～+40℃(無結冰、無結露) *2
使用環境濕度	5～85%RH

注1：受二極管結合部的溫度及使用元件的限制，LY1、2 系列中部分型號的使用環境溫度上限值為+40 ℃。
注2：在其它溫度條件下使用時，請參見樣本上的“特性數據 ●環境溫度和線圈溫度上升”。
注3：LY1 和PTF-08-PU、PTF-08-PU-L、PTF08A、PTF08A-E、PT08 配套使用且通電電流大于10A時，請對各端子No. ①－②間、③－④間、⑤－⑥間實施短接。
*1. 通電電流在4A 以下時，使用環境溫度為-25 ～＋ 70 ℃。
*2. 通電電流在4A 以下時，使用環境溫度為-25 ～+55 ℃。

項目	種類	標準型、動作指示燈內置型、 CR回路內置型、二極管內置型	雙接點型
接觸電阻 *1		50mΩ以下
動作時間 *2		25ms以下
復位時間 *2		25ms以下
***大 開關 頻率	機械	18,000次/h
	額定負載	1,800次/h
絕緣電阻 *3		100MΩ以上
耐電 壓	線圈和接點間	AC2,000V 50/60Hz 1min
	異極接點間
	同極接點間	AC1,000V 50/60Hz 1min
振動	耐久	10～55～10Hz 單振幅0.5mm(雙振幅1.0mm)
	誤動作	10～55～10Hz 單振幅0.5mm(雙振幅1.0mm)
沖擊	耐久	1,000m/s2
	誤動作	200m/s2
耐久 性	機械	AC用 5,000萬次以上 DC用 1億次以上 (開關頻率1,8000次/h)
	電氣 *4	1、3、4極 20萬次以上 2極 50萬次以上 (額定負載開關頻率1,800次/h )	2極 50萬次以上 4極 20萬次以上 (額定負載開關頻率1,800次/h)
故障率P水準(參考值) *5		DC5V 100mA	DC5V 10mA
重量		1、2極 約40g、3極 約50g、4極 約70g
