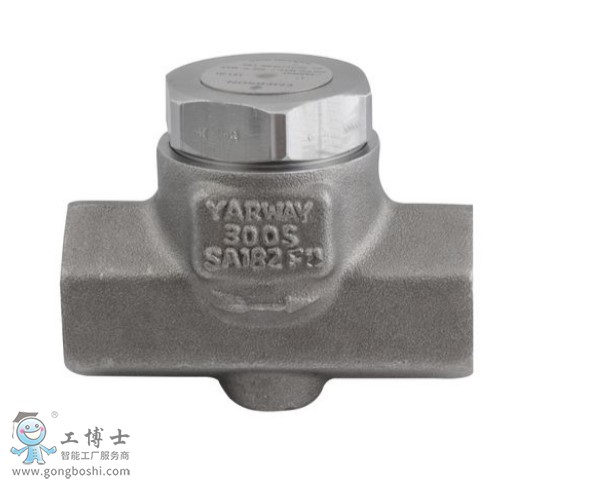

Yarway 過程恒溫疏水閥



可提供各種過程恒溫疏水閥，以適應幾乎任何應用需求。



特點



文檔與圖紙



特點



美國YARWAY疏水閥要能“識別”蒸汽和凝結水，才能起到阻汽排水作用。“識別” 蒸汽和凝結水基于三個原理：密度差、溫度差和相變。于是就根據三個原理制造出三種類型的疏水閥：分類為機械型、熱靜力型、熱動力型。



美國YARWAY疏水閥的特征：



旨在失敗開放。



專為過熱蒸汽而設計。



不受腐蝕性凝結物，冷凍和水的影響。



在線維護。



旨在響應負載費用。



出色的空氣處理。



小巧輕便的設計。



根據ASME PTC-39.1，ISO 7841和7842進行性能測試。



美國YARWAY疏水閥的作用：



使用和利用蒸汽的設備上只需要蒸汽。在這種設備內肯定要產生凝結水，凝結水則成為有害的流體，同時還混入了空氣和其他不可凝氣體，成為引起設備產生故障和降低性能的原因。在這種情況下，疏水閥重要的功能有以下三個方面：



（1）能迅速排除產生的凝結水。



（2）防止蒸汽泄漏。



（3）排除空氣及其他不可凝氣體。



美國YARWAY疏水閥的主要優(yōu)點：



1.控制流體速度30m/S左右，防止空化破壞，流體通道迷宮式，不斷改變流體方向；允許壓差25MPa。



2.節(jié)流面與密封面分開，根椐疏水流量設有不同的節(jié)流元件，閥內組件表面硬化處理，硬度可達到HRC70，關閉嚴密，壽命長。



3.閥體組件采用自內壓密封結構，壓差越大，密封性越好。



4.閥體組件與執(zhí)行機構采用浮動式連接，可以消除閥芯與推桿不同心造成的卡死現象。



后，我再為大家介紹一下美國YARWAY疏水閥的工作原理：



美國YARWAY疏水閥安裝在蒸汽加熱設備與凝結水回水集管之間。開啟時，桶在底部，閥門全開。凝結水進入疏水閥后流到桶底，充滿閥體，全部浸沒桶體，然后，凝結水通過全開閥門排至回水集管。蒸汽也從桶體底部進入疏水閥，占據桶體內的頂部，產生浮力。桶體慢慢升起，逐漸向閥座方向移動杠桿，直到完全關閉閥門。空氣和二氧化碳氣體通過桶體的排氣小孔，聚集在疏水閥的頂部。從排氣孔排出的蒸汽，都會因疏水閥的散熱而凝結。當進來的凝結水開始充滿桶體時桶體開始對杠桿產生一個拉力。隨著凝結水位不斷升高，產生的力不斷增加，直到能夠克服壓差，打開閥門。美國YARWAY疏水閥閥門開始打開，作用在閥瓣上的壓差就會減小。桶體將迅速下降，使閥門全開。積聚在疏水閥頂部的不凝性氣體先排出，然后凝結水排出。水流從桶體流出時帶動污物一起流出疏水閥。凝結水排放的同時結構簡單
