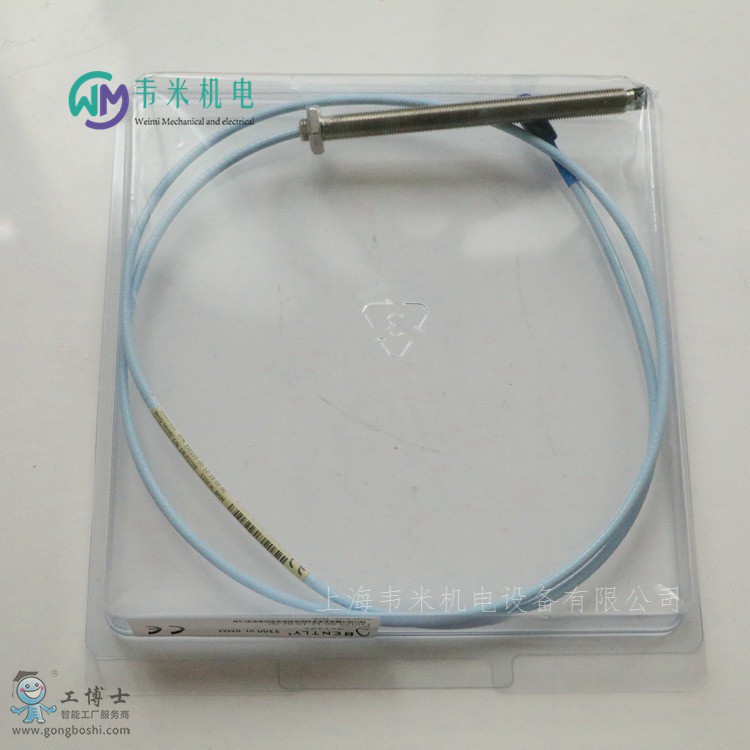

電渦流傳感器系統以其獨特的優點，廣泛應用于電力、石油、化工、冶金等行業，對汽輪機、水輪機、發電機、鼓風機、壓縮機、齒輪箱等大型旋轉機械的軸的徑向振動、軸向位移、鑒相器、軸轉速、脹差、偏心、油膜厚度等進行在線測量和安全保護，以及轉子動力學研究和零件尺寸檢驗等方面。



電感線圈產生的磁力線經過金屬導體時，金屬導體就會產生感應電流，且呈閉合回路，類似于水渦流形狀，故稱之為電渦流也叫做電渦流效應，其實是電磁感應原理的延伸。



傳感器探頭里有小型線圈，由控制器控制產生震蕩電磁場，當接近被測體時，被測體表面會產生感應電流，而產生反向的電磁場。這時電渦流傳感器根據反向電磁場的強度來判斷與被測體之間的距離。注意：電渦流傳感器要求被測體必須是導體。

汽輪機是能將蒸汽熱能轉化為機械功的外燃回轉式機械。來自鍋爐的蒸汽進入汽輪機后，依次經過一 系列環形配置的噴嘴和動葉，將蒸汽的熱能轉化為汽輪機轉子旋轉的機械能。蒸汽在汽輪機中，以不同方式進行能量轉換，便構成了不同工作原理的汽輪機。



汽輪機種類很多，根據結構、工作原理、熱力性能、用途、氣缸數目的不同有多種分類方法。

按結構

有單級汽輪機和多級汽輪機；各級裝在一個汽缸內的單缸汽輪機，和各級分裝在幾個汽缸內的多缸汽輪機；各級裝在一根軸上的單軸汽輪機，和各級裝在兩根平行軸上的雙軸汽輪機等。

按工作原理

有蒸汽主要在各級噴嘴（或靜葉）中膨脹的沖動式汽輪機；蒸汽在靜葉和動葉中都膨脹的反動式汽輪機；以及蒸汽在噴嘴中膨脹后的動能在幾列動葉上加以利用的速度級汽輪機。

按熱力特性

有凝汽式、供熱式、背壓式、抽汽式和飽和蒸汽汽輪機等類型。凝汽式汽輪機排出的蒸汽流入凝汽器，排汽壓力低于大氣壓力，因此具有良好的熱力性能，是為常用的一種汽輪機；供熱式汽輪機既提供動力驅動發電機或其他機械，又提供生產或生活用熱，具有較高的熱能利用率；背壓式汽輪機的排汽壓力大于大氣壓力的汽輪機；抽汽式汽輪機是能從中間級抽出蒸汽供熱的汽輪機；飽和蒸汽輪機是以飽和狀態的蒸汽作為新蒸汽的汽輪機。

按用途

可分為為電站汽輪機、工業汽輪機、船用汽輪機等。

按汽缸數目

可分為單缸汽輪機、雙缸汽輪機和多缸汽輪機。

其他

另外還可按照蒸汽初壓（低壓、中壓、高壓、超高壓、亞臨界、超臨界、超超臨界）、排列方式（單軸、雙軸）等進行分類。



汽輪機通常在高溫高壓及高轉速的條件下工作，是一種較為精密的重型機械，一般須與鍋爐（或其他蒸汽發生器）、發電機（或其他被驅動機械）以及凝汽器、加熱器、泵等組成成套設備，一起協調配合工作。



由轉動部分和靜止部分兩個方面組成。轉子包括主軸、葉輪、動葉片和聯軸器等。靜子包括進汽部分、汽缸、隔板和靜葉柵、汽封及軸承等。

汽缸

汽缸是汽輪機的外殼，其作用是將汽輪機的通流部分與大氣隔開，形成封閉的汽室，保證蒸汽在汽輪機內部完成能量的轉換過程，汽缸內安裝著噴嘴室、隔板、隔板套等零部件；汽缸外連接著進汽、排汽、抽汽等管道。

汽缸的高、中壓段一般采用合金鋼或碳鋼鑄造結構，低壓段可根據容量和結構要求，采用鑄造結構或由簡單鑄件、型鋼及鋼板焊接的焊接結構。

高壓缸有單層缸和雙層缸兩種形式。單層缸多用于中低參數的汽輪機。雙層缸適用于參數相對較高的汽輪機。分為高壓內缸和高壓外缸。高壓內缸由水平中分面分開，形成上、下缸，內缸支承在外缸的水平中分面上。高壓外缸由前后共四個貓爪支撐在前軸承箱上。貓爪由下缸一起鑄出，位于下缸的上部，這樣使支承點保持在水平中心線上。

中壓缸由中壓內缸和中壓外缸組成。中壓內缸在水平中分面上分開，形成上下汽缸，內缸支承在外缸的水平中分面上，采用在外缸上加工出來的一外凸臺和在內缸上的一個環形槽相互配合，保持內缸在軸向的位置。中壓外缸由水平中分面分開，形成上下汽缸。中壓外缸也以前后兩對貓爪分別支撐在中軸承箱和1號低壓缸的前軸承箱上。

低壓缸為反向分流式，每個低壓缸由一個外缸和兩個內缸組成，全部由板件焊接而成。汽缸的上半和下半均在垂直方向被分為三個部分，但在安裝時，上缸垂直結合面已用螺栓連成一體，因此汽缸上半可作為一個零件起吊。低壓外缸由裙式臺板支承，此臺板與汽缸下半制成一體，并沿汽缸下半向兩端延伸。低壓內缸支承在外缸上。每塊裙式臺板分別安裝在被灌漿固定在基礎上的基礎臺板上。低壓缸的位置由裙式臺板和基礎臺板之間的滑銷固定。

轉子

轉子是由合金鋼鍛件整體加工出來的。在高壓轉子調速器端用剛性聯軸器與一根長軸連接，此節上軸上裝有主油泵和超速跳閘結構。

所有轉子都被精加工，并且在裝配上所有的葉片后，進行全速轉動試驗和***動平衡。

套裝轉子：葉輪、軸封套、聯軸節等部件都是分別加工后，熱套在階梯型主軸上的。各部件與主軸之間采用過盈配合，以防止葉輪等因離心力及溫差作用引起松動，并用鍵傳遞力矩。中低壓汽輪機的轉子和高壓汽輪機的低壓轉子常采用套裝結構。套裝轉子在高溫下，葉輪與主軸易發生松動。所以不宜作為高溫汽輪機的高壓轉子。

整鍛轉子：葉輪、軸封套、聯軸節等部件與主軸是由一整鍛件削而成，無熱套部分，這解決了高溫下葉輪與軸連接容易松動的問題。這種轉子常用于大型汽輪機的高、中壓轉子。結構緊湊，對啟動和變工況適應性強，宜于高溫下運行，轉子剛性好，但是鍛件大，加工工藝要求高，加工周期長，大鍛件質量難以保證。

焊接轉子：汽輪機低壓轉子質量大，承受的離心力大，采用套裝轉子時葉輪內孔在運行時將發生較大的彈性形變，因而需要設計較大的裝配過盈量，但這會引起很大的裝配應力，若采用整鍛轉子，質量難以保證，所以采用分段鍛造、焊接組合的焊接轉子。它主要由若干個葉輪與端軸拼合焊接而成。焊接轉子質量輕，鍛件小，結構緊湊，承載能力高，與尺寸相同、有中心孔的整鍛轉子相比，焊接轉子強度高、剛性好，質量輕，但對焊接性能要求高，這種轉子的應用受焊接工藝及檢驗方法和材料種類的限制。

組合轉子：由整鍛結構套裝結構組合而成，兼有兩種轉子的優點。

聯軸器

聯軸器用來連接汽輪機各個轉子以及發電機轉子，并將汽輪機的扭矩傳給發電機�，F(xiàn)代汽輪機常用的聯軸器常用三種形式：剛性聯軸器，半撓性聯軸器和撓性聯軸器。
