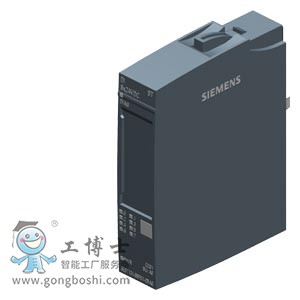

6ES7132-6BH01-0BA0

SIMATIC ET 200SP, Digital input module, DI 8x 24V DC Standard, type 3 (IEC 61131), sink input, (PNP, P-reading), Packing unit: 1 piece, fits to BU-type A0, Colour Code CC01, input delay time 0,05..20ms, module diagnostics for: short-circuit of sensor supply, wire break, supply voltage

一般信息
產品類型標志		DI 8x24 VDC ST
硬件功能狀態		FS02 以上版本
固件版本		V0.0
● 可更新固件		不
可用的基本單元		BU 類型 A0
模塊特有彩色標牌板的顏色代碼		CC01
產品功能
● I&M 數據		是的; I&M0 至 I&M3
● 時鐘同步模式		不
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V14
● STEP 7 可組態/ 已集成，自版本		V5.5 SP3 以上
● PCS 7 可組態/集成式，自版本		V8.1 SP1
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上		各修訂版本 3 和 5 以上的 GSD 文件
● PROFINET 版本 GSD 版 / GSD 修訂版以上		GSDML V2.3
運行模式
● DI		是的
● 計數器		不
● 過采樣		不
● MSI		不
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
反極性保護		是的
輸入電流
耗用電流，大值		50 mA; 所有通道由編碼器電源供電
傳感器供電
輸出端數量		8
輸出電壓，小值		19.2 V
短路保護		是的; 每個模塊
24 V 傳感器供電
● 24 V		是的
● 短路保護		是的
● 輸出電流，大值		700 mA
● 每條通道的大輸出電流		700 mA
● 每個模塊的大輸出電流		700 mA
功率損失
功率損失，典型值		1 W; 24 V，8 個輸入端通過編碼器電源供電
地址范圍
每個模塊的地址空間
● 輸入端		1 byte; + 1 個字節用于 QI 信息
硬件擴展
自動編碼		是的
● 機械編碼鍵		是的
● 機械編碼鍵的類型		A 型
為不同的接口類型選擇基礎單元
● 一線制連接		BU 類型 A0
● 兩線制連接		BU 類型 A0
● 三線制連接		BU 類型 A0，帶 AUX 端子或電位分配模塊
● 四線制連接		A0 類基座單元 + 電位分配模塊
數字輸入
數字輸入端數量		8
可編程的數字輸入端		是的
源型輸入/漏性輸入		P 讀取
輸入特性符合 IEC 61131，類型 3		是的
輸入電壓
● 額定值 (DC)		24 V
● 對于信號“0”		-30 至 +5 V
● 對于信號“1”		+11 至 +30V
輸入電流
● 對于信號“1”，典型值		2.5 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		是的; 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms（分別 + 30 至 500 µs 與導線長度有關的延遲）
— 從“0”到“1”時，小值		0.05 ms
— 從“0”到“1”時，大值		20 ms
— 從“1”到“0”時，小值		0.05 ms
— 從“1”到“0”時，大值		20 ms
導線長度
● 屏蔽，大值		1 000 m
● 未屏蔽，大值		600 m
傳感器
可連接傳感器
● 雙線傳感器		是的
— 允許的閉路電流（雙線傳感器） 大值		1.5 mA
報警/診斷/狀態信息
診斷功能		是的
報警
● 診斷報警		是的
診斷
● 診斷信息可讀		是的
● 電源電壓監控		是的
— 可參數化		是的
● 傳感器電源監控		是的; 以模塊為單位，可選電路，以避免對單一傳感器觸點進行斷路診斷：25 kOhm 至 45 kOhm
● 斷線		是的; 模塊式
● 短路		是的; 模塊式
診斷顯示 LED
● 電源電壓監控 (PWR-LED)		是的; 綠色 PWR-LED
● 通道狀態顯示		是的; 綠色 LED
● 用于通道診斷		不
● 用于模塊診斷		是的; 綠色 / 紅色 DIAG-LED
電位隔離
通道的電勢分離
● 在通道之間		不
● 在通道和背板總線之間		是的
● 在通道和電子元件電源電壓之間		不
絕緣
絕緣測試，使用		707 V DC（測試類型）
標準、許可、證書
適用于安全功能		不
環境要求
運行中的環境溫度
● 水平安裝，小值		-30 °C; 自 FS02 起 < 0 °C
● 水平安裝，大值		60 °C
● 垂直安裝，小值		-30 °C; 自 FS02 起 < 0 °C
● 垂直安裝，大值		50 °C
參考海平面的運行高度
● 大海拔安裝高度		5 000 m; 安裝高度 > 2000 m 時受限，參見手冊
尺寸
寬度		15 mm
高度		73 mm
深度		58 mm
重量
重量，約		28 g
