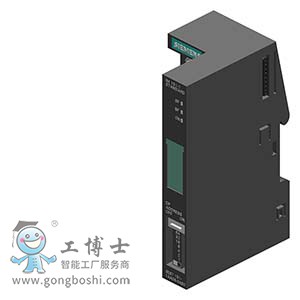

西門子 6ES7151-1AA06-0AB0 ET200S接口模塊
 |
***備件*** SIMATIC DP，接口模塊 IM 151-1 標準針對 ET 200S； 包括終端模塊 數據量每 244 Byte 針對 輸入端和輸出端； ***多 63 個外圍模塊 PROFIBUS-DP 0版和 1版 至 2m 寬度以下可連接； 總線接口通過 9針 Sub-D |
| 一般信息 |
| 產品類型標志 |
IM 151-1 ST |
| 制造商標記 (VendorID) |
806Ah |
| 產品功能 |
| ● 時鐘同步模式 |
不 |
| 電源電壓 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
20 ms |
| 輸入電流 |
| 來自電源電壓 1L+，***大值 |
200 mA |
| 功率損失 |
| 功率損失，典型值 |
3.3 W |
| 地址范圍 |
| 地址容量 |
| ● 輸入端 |
244 byte |
| ● 輸出端 |
244 byte |
| 接口 |
| 傳輸模式 |
RS 485 |
| 傳輸速率，***大值 |
12 Mbit/s; 9,6 / 19,2 / 45,45 / 93,75 / 187,5 / 500 kbit/s; 1,5 / 3 / 6 / 12 Mbit/s |
| PROFIBUS DP |
| ● 導線長度，***大值 |
1 200 m |
| 1. 接口 |
| 物理接口 |
| ● RS 485 |
是的 |
| ● 接口的輸出電流，***大值 |
80 mA |
| ● 接口規格 |
9 針 Sub-D 接口 |
| 協議 |
| PROFINET IO 支持的協議 |
不 |
| PROFIBUS DP |
是的 |
| PROFIBUS DP |
| 服務 |
| — SYNC 能力 |
是的 |
| — FREEZE 功能 |
是的 |
| — 直接數據交換（橫向連接） |
是的 |
| 報警/診斷/狀態信息 |
| 報警 |
是的 |
| 診斷功能 |
是的 |
| 診斷顯示 LED |
| ● 總線故障 BF（紅色） |
是的 |
| ● 累積故障 SF（紅色） |
是的 |
| ● 24 V 電源電壓監測 ON（綠色） |
是的 |
| 電位隔離 |
| 在背板總線和電子元件之間 |
不 |
| 在電子元件塊和 PROFIBUS DP 之間 |
是的 |
| 在電源電壓和電子元件之間 |
不 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 標準、許可、證書 |
| CE 標記 |
是的 |
| UL 許可 |
是的 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
60 °C |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
119.5 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，約 |
150 g |
