斯派莎克氣動執行器PN9000、PN5700/6700、TN2000系列為線性輸出執行器，具有不同尺寸的膜片，能滿足不同工作壓差的需要。



　　每種執行其均帶有機械行程指示器，該指示器和膜片一起工作能保證控制



　　閥在全行程內有良好的線性度。能和所有的LE、KE、JE、QL和STERI-TROL系列二通和三通控制閥配套使用。



　　PN5700系列彈簧伸張型氣動執行器



　　適用于DN125-DN200 Q系列控制閥



　　簡介



　　本系列線性執行器配合DN125-DN200閥門，能滿足不同壓差



　　的需要。每種執行器均裝有機械行程指示器，與半滾動膜片一



　　起操作，保證在全行程內有良好的線性度。



　　本系列執行器設計為與以下系列的三通QL閥配套使用。
執行器型號 閥型 閥口徑 50 mm行程 QL系列 DN125 - DN200 可供型號 彈簧伸張型PN5700系列執行器，多彈簧柱式安裝。 彈簧范圍 執行器型號 彈簧范圍 行程 PN5750 0.2至1.0 bar (0.4 - 1.2 bar) 50 mm PN5756 1.0至3.0 bar 50 mm PN5757 0.8至2.4 bar 50mm 技術參數 溫度范圍 -20℃- +100℃ ***大操作壓力 4.5 bar g 空氣接口 ¼" NPT 尺寸/重量（近似）mm/kg 執行器 D E 重量 PN5700 系列 465 505 50

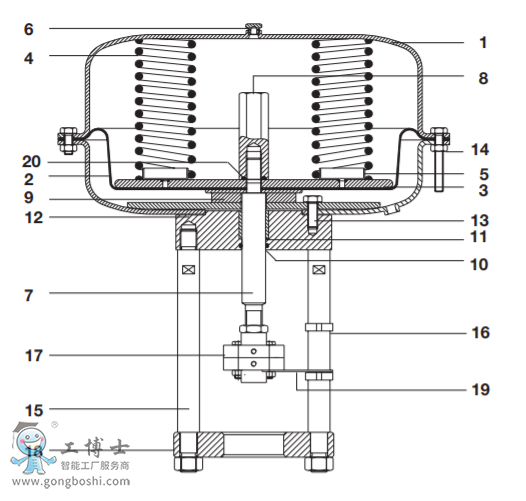

材質 序號 部件 材質 1 膜片罩 鋼 2 膜片 加強型丁腈橡膠 3 膜片檔板 鋼 4 彈簧 彈簧鋼 5 彈簧導承 鍍鋅鋼 6 排空塞 鍍鎳黃銅 7 主軸 不銹鋼 8 鎖定螺母/隔板 不銹鋼 9 固定板 鍍鋅鋼 10 主軸‘O’型環 丁腈橡膠 11 導承襯套 青銅 12 墊圈 無石棉纖維 13 固定螺栓 鋼 14 膜片罩螺栓和螺帽 鋼 15 支柱 鍍鋅鋼 16 行程指示器 不銹鋼 17 連接器 鍍鋅鋼 18 安裝板 鍍鋅鋼 19 防轉板 鍍鋅鋼 20 密封‘O’型環 丁腈橡膠 21 支柱螺母 鍍鋅鋼
