MAGNETROL導波雷達液位計7MR-A110-106/704-511A-140 : MAGNETROL導波雷達液位計7MR-A110-106/704-511A-140 Eclipse705導波雷達發射機 EnhancedEclipseModel705是基于革命性導波雷達（GWR）技術的24 VDC環路供電變送器。該單個變送器可與所有類型的探頭一起使用……

　　MAGNETROL導波雷達液位計7MR-A110-106/704-511A-140

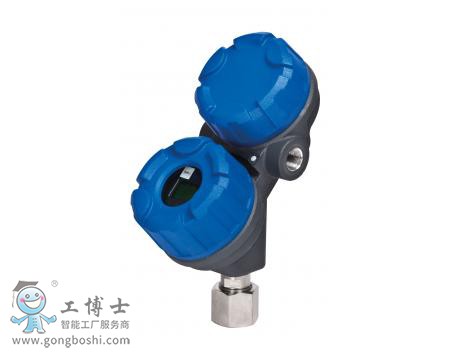

　　Eclipse705導波雷達發射機



　　EnhancedEclipse?Model705是基于革命性導波雷達（GWR）技術的24 VDC環路供電變送器。該單個變送器可與所有類型的探頭一起使用，并提供增強的可靠性，安全故障率為91%。

　　ECLIPSE導波雷達發射機旨在提供遠遠超過許多傳統技術的測量性能。創新的***外殼是業界***個將布線和電子隔間定位在同一平面內的產品； 并且，***大限度地方便布線，配置和數據顯示。



　　微功率脈沖雷達（MIR）結合了時域反射計（TDR），等效時間采樣（ETS）和現代低功率電路。這種技術的綜合創造了一種高速導波雷達（GWR）發射機。電磁脈沖通過波導傳播，該波導聚焦能量并產生比非接觸雷達效率高許多倍的系統。



　　MAGNETROL導波雷達液位計7MR-A110-106/704-511A-140



　　ECLIPSE導波雷達發射機基于TDR技術（時域反射計）。TDR利用沿波導（探頭）傳輸?shù)碾姶拍芰棵}沖。當脈沖到達具有比其行進的空氣（εr= 1）更高的介電常數的液體表面時，一部分脈沖被反射。然后通過高速定時電路測量脈沖的傳播時間，該電路提供液體（或固體）水平的***測量。



　　選擇合適的導波雷達（GWR）探頭是應用過程中***重要的決策。探針配置確定了基本的性能特征。同軸，雙元件（桿或電纜）和單元件（桿或電纜）是當今使用的三種基本配置，每種配置都有特定的優點和缺點。



　　單元件GWR探針的作用與同軸和雙元件設計完全不同。能量脈沖在中心桿和安裝螺母或法蘭之間產生； 當脈沖參考其頂部的地面時，脈沖沿桿向下傳播。脈沖“發射”的效率與容器頂部周圍存在多少金屬表面直接相關。
