雷諾爾 RNRA-1120/10 1120kW RNRA系列高壓電抗器起動裝置
點擊圖片查看原圖
品牌： 雷諾爾
產品系列： RNRA系列高壓電抗器起動裝置
型號： RNRA-1120/10
功率： 1120kW
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-10-21 11:05
瀏覽次數： 255
詢價
店鋪基本資料信息

 產品詳細說明
產品概述：
        RNRA系列高壓電抗器起動裝置，適用于3—10KV交流50Hz，功率在4000kW以下的高壓鼠籠式電動機，其特點是起動電流一般為額定電流4~5倍，對起動電流限止不嚴格場合。主要用于各種輕載及輕重載的不頻繁起動，該產品廣泛應用于化工、礦山、石油、冶金、水利等行業三相高壓鼠龍式三相異步、同步電機機械設備的起動。

工作原理：
        選用電抗器作為降壓限流器件，電機起動時串入一次回路，因電抗器的阻抗產生部分電壓降，使電機的端電壓下降，從而起動電流比全壓減少（約為4~5倍的額定電流）。起動完成后采用旁路接觸器自動將電抗器切除，電機轉入全壓運行，有效的提高機械設備的起動平穩性。
        為了解決起動參數的分散性，保證起動成功率，電抗器可采用抽頭的方式提供2組不同的參數，便于現場調整，起動時間一般數十秒鐘至2分鐘。
        電抗器起動時電壓降一般在10%以內，對電網影響不大，但是用戶電網質量不是很好、功率因數比較低的情況下，電機起動過程中，會出現瞬間電壓降，影響到其他設備的正常運行，建議增加就地電容補償裝置。

產品特點：
○ 干式電抗器比傳統油浸電抗器、空心電抗器體積要小，具有重量輕、占空間小、結構簡單、安裝方便、使用壽命長等特點。
○ 干式電抗器采用硅鋼片鐵芯、銅質線圏為園筒式，選用高強度電磁線繞制，采用玻璃纖維浸漬環氧樹脂絕緣，耐溫等級F級（155℃）。正常運行時，起動中電抗器的鐵芯溫升不大于85℃，線圈溫升不大于95℃。
○ 干式鐵芯起動電抗器損耗低于油浸電抗器的損耗。
○ 電抗器起動時的噪聲不大于國家標準50dB。
○ 高壓電抗器啟動裝置具有欠電壓保護、過載保護、短路保護、零序保護等。
○ 通常電機定子回路串接電抗器降壓為65％額定電壓?jiǎn)?dòng)，另外電抗器有80％一組抽頭，如果負載啟動轉距較大，電抗器可適當調整抽頭后再起動，一般每次啟動時間不超過30秒，20～60秒可調，可連續起動2～3次，若起動時間滿2分鐘（一次或數次之和），應冷卻溫度后才可再次起動。
○ 高壓起動電抗器為三相干式， 硅鋼片鐵心、 線圈經環氧樹脂真空澆注后烘焙結合成一體。

        鐵心為三柱芯式結構，心柱為多級階梯園截面，鐵軛為倒D形截面，三個芯柱上均有若干個氣隙，將鐵心柱分割成若干個鐵心餅，氣隙板連同鐵心餅利用上下軛件上的拉緊螺桿拉緊，起動時無燥聲、無振動，從而保證了線圈的穩定性對地絕緣電阻的長久可靠。
○ 人機界面：人機界面用于幾個方面，如軟啟動裝置的編程輸入和輸出設定，保護功能、警告、總線通訊等等。這個界面還可以用于參數設定，本地控制和顯示軟起動的狀態信息。LED顯示，觸摸屏軟鍵操作，中文操作界面。
○ 可采用PLC控制，通過RS485接口和上位機進行通訊，滿足DCS控制系統要求。通信協議為開放式的Modbus總線協議。

結構特點：
        RNRA電抗器起動裝置采用KYN28-12(改)柜體結構，外殼內外及隔板應采用敷鋁鋅鋼板，表面采用靜電噴涂，具有很強的抗腐蝕性和抗氧化性能。柜內起動電抗器為干式鐵芯電抗器，鐵芯采用優質進口硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧板作為隔絕，并采用高溫高強粘接劑，以保證氣隙在電抗器運行時不發生變化。鐵芯斷面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減少了運行中的噪音，并具有較好的防腐蝕性。

適用環境：
● 戶內安裝，無劇烈震動，無有害氣體或粉塵的場合，無易燃易爆物品。
● 運行環境溫度攝氏：-25℃~ +45℃。
● 相對濕度：日平均值不大于95%，月平均值不大于90%。
● 海拔高度：不超過1000M。
● 地震烈度：不超過8度。
● 起動累計時間不超過2分鐘。

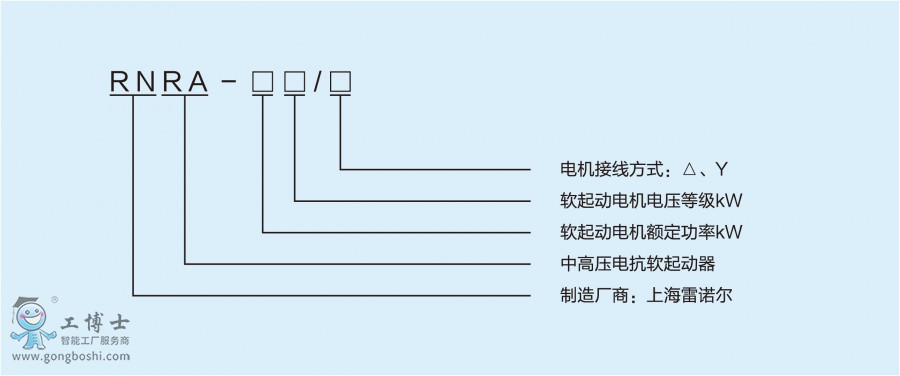

產品型號說明：
雷諾爾軟啟動器

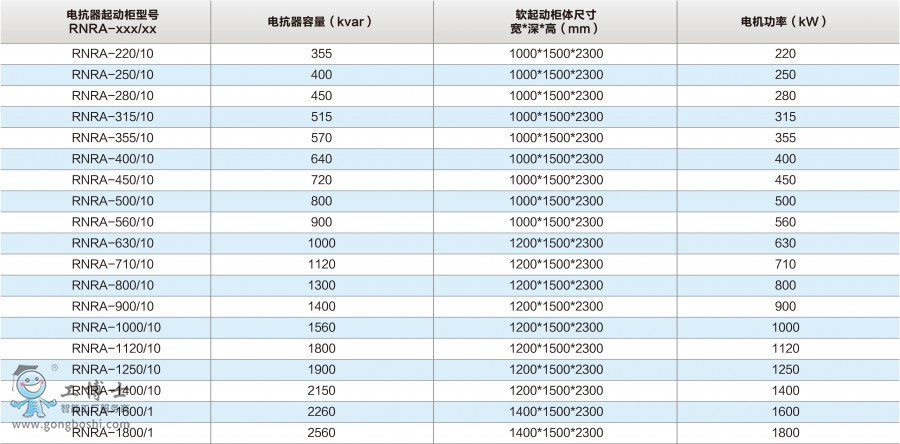

產品選型：
雷諾爾軟啟動器
