磁引導AGV小車底盤
AGV底盤高度只有210mm，超低重心，負載約為100kg，***大運行速度為1.2m/s。在上面板上設置有電源及通信接口,如滾筒線，頂升裝置，牽引裝置及其他應用裝置可以方便的通過該接口與控制器對接。AGV底盤還具有前后安全避障，聲光報警功能。配置側邊自動充電接口，電池為鋰電池，使用壽命可以達到7年以上。底盤側邊開有電池更換窗口，即使一天多次頻繁更換電池操作也是非常便捷。
AGV底盤配置有上位機軟件可以非常方便的進行底盤參數設置，線路地圖繪制及AGV任務邏輯編程，并且可以快速的實施一個工程項目，即使線路地圖非常復雜操作控制也非常簡單。AGV預留了中央調度軟件接口、433通信接口、WIFI通信接口及觸摸屏接口，已經兼容應用裝置如協作機械臂，牽引裝置，舉升裝置及滾筒線等。
技術參數
| 外形尺寸 |
L810mm×W560mm×H209mm |
| 負載 |
100kg |
| 移動速度 |
max1.2m/s |
| 磁引導方式 |
磁帶和RFID標簽導航 |
| 通信接口 |
CAN/RS485/RS232/DI/DO |
| 電池參數 |
DC24V，30Ah磷酸鐵鋰電池 |
| 整機重量 |
70kg |
| 外觀材料 |
鋼板 |
| 避障方式 |
超聲波及橡膠觸碰開關 |
| 重復定位精度 |
±5mm |
| 控制功能 |
地圖編輯/任務鏈編輯/腳本編程/邏輯控制/API |
| 通信方式 |
433/2.4GHz |
| 充電方式 |
自動充電/手動更換電池/手動充電 |

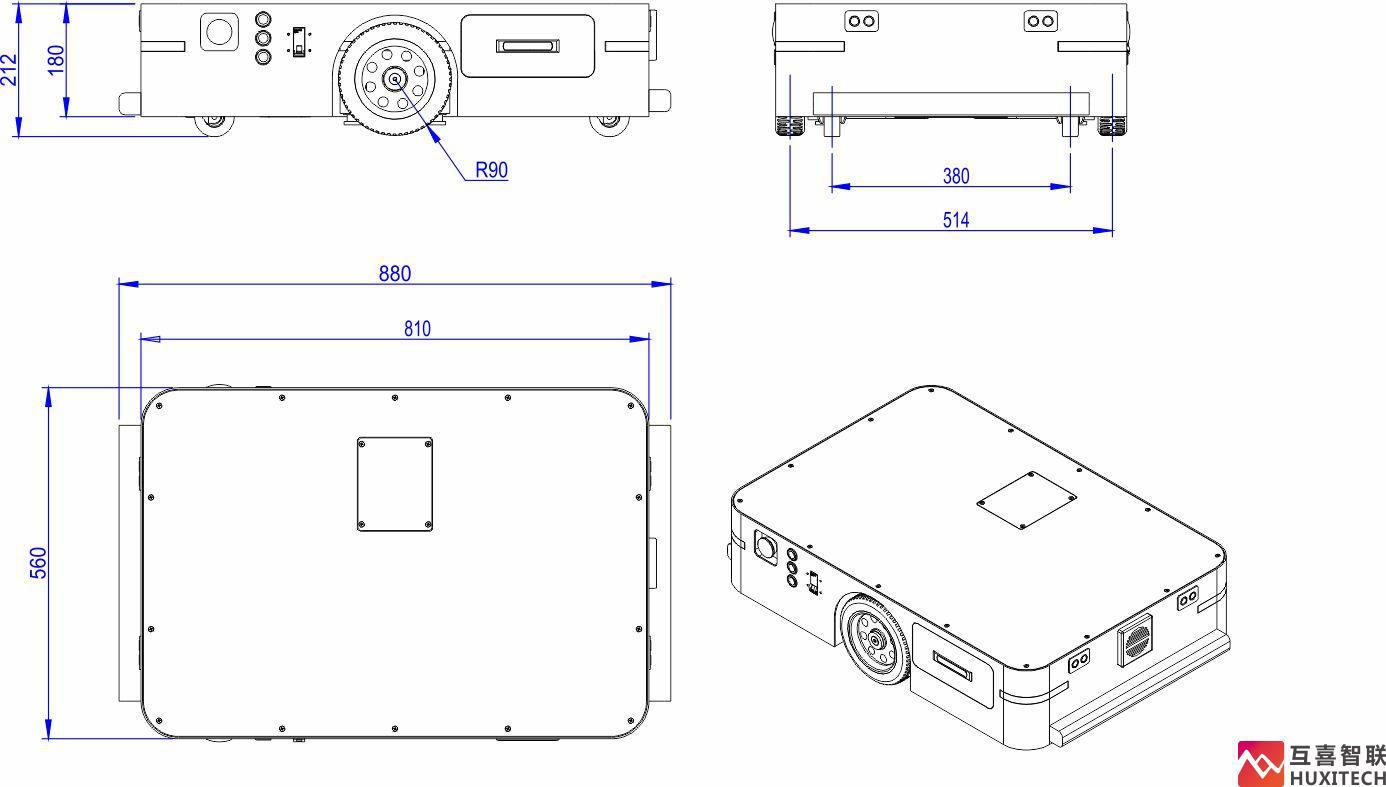

外形尺寸

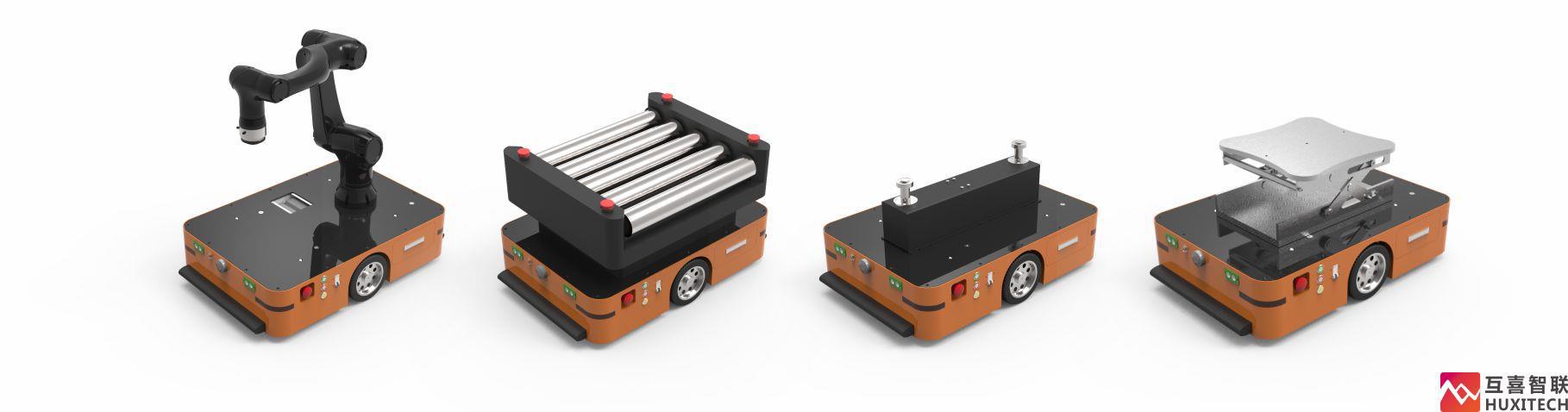

擴展應用
移動機器人底盤預留了機械安裝接口及各種通信控制接口，如RS485，RS232，CAN及I/O等，可以擴展各種應用裝置，如機械臂，滾筒線，牽引裝置，頂升裝置等。
