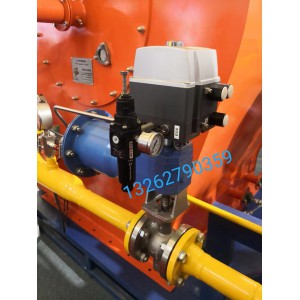

NDX安裝在執行機構和閥門上
□□支持單作用和雙作用氣動執行機構。
□□同時支持角行程和直行程閥
□□引導啟動以及自動/手動組態
產品可靠性
□□為惡劣環境下工作而設計
□□模塊化設計
□□***的溫度性能
□□耐振動和沖擊
□□ IP66 外殼
□□防潮濕
□□耐臟空氣
□□防磨損以及組件密封
□□完全非接觸式免維護閥位測量。
Predictive maintenance
□□通過任意FDT/DTM軟件就能輕松訪問收集的數據。
□□智能診斷分析，以觀察控制閥。智能診斷分析用來觀察控制
閥健康和性能
□□具有**的在線閥門特性
□□本地趨勢和歷史數據記錄
□□生產過程中連續收集數據進行診斷
□□豐富的離線測試，**的關鍵數據計算
□□在線報警以及清晰的提示
技術描述
□□ NDX是4–20 mA供電基于微處理器的智能閥門控制器。它包
含一個本地用戶界面，讓您不用打開外蓋就能操作和組態。
同樣也可以選擇將控制回路連接到PC，通過資產管理軟件遠
程組態和操作。采用HART通信 上電和供氣以后，微處理器
連續讀取以下測量值：
□□輸入信號
□□非接觸式傳感器讀取的閥門位置
□□執行機構壓力
□□供氣壓力
□□設備溫度
**自診斷功能保證了所有測試操作的正確性。
用強大的微控制器計算I/P轉換器的控制信號。I/P轉換器（噴嘴
擋板）控制氣動繼電器（輸出級）的工作壓力。氣動繼電器動
作，執行機構壓力隨之改變。執行機構壓力變化，促使控制閥動
作。用位置傳感器測量閥門動作情況。用控制算法調整I/P轉換
器控制信號，直至閥位與輸入信號一致。
技術規格
NDX智能閥位控制器
概況
回路供電，無需額外電源。
適用于直行程和角行程閥。與執行機構的連接符合VDI/VDE
3845 以及 IEC 60534-6標準。
作用方式： 單作用 或雙作用, 正/反向
行程范圍： 直行程： 5..120 mm / 0.2..4.7 in；
~200 mm / ~8 in （待定）
角行程：30..160°
環境影響
標準溫度范圍： -40° 到 +85 °C / -40° 到 +185 °F
溫度循環/干熱: IEC 60068-2-2
濕度限制: 依據IEC 61514-2
磁場 30 A/m 可忽略 (IEC 61000-4-8)
電磁防護
發射符合 IEC 61000-6-4
抗擾度 EN 61000-6-2
電磁防護
外殼材料： 環氧樹脂涂層氧化鋁合金, EN1706 AC
- AlSi12 (b), 無銅, 銅含量低于0.4 %
外蓋材料： 聚碳酸酯，Lexan EXL1434 +
Lexan 943A
同樣的外殼（Ex d）
磁鐵支架： 玻璃纖維增強聚酰胺，PA66GF20
Protection class: IP66, NEMA 4X
IP67 用于儲存和運輸
氣路接口：
供氣： 1/4 NPT，G1/4帶壓力表模塊
執行機構： 1/4 NPT，G1/4帶壓力表模塊
排氣： 3/8 NPT, G3/8帶壓力表模塊
電氣接口： 2 pcs. 1/2 NPT (M20 with adapter)
重量： 1.9 kg / 4.1 lbs (Exi)
3.4 kg / 7.5 lbs (Exd)
氣動性能
供氣壓力： 1.4–8 bar / 20–116 psi （單作用）
2–8 bar / 29–116 psi（雙作用）
供氣介質： 空氣，氮?dú)? 低硫天然氣
供氣壓力對閥位的影響： 入口壓力變化10 %時閥位變化< 0.1 %
空氣質量： 符合ISO 8573-1
固體顆粒物： Class 7 (40 μm 過濾網)
濕度： Class 1 (露點應低于*低溫度10 °C/
18 °F)
油等級： 3（或者< 1 ppm）
通氣能力1: 80 Nm3 /h / 47.1 scfm
閥位穩態時耗氣量1: 0.1 Nm3/h / 0.06 scfm
1 為 4 bar / 60 PSI 供氣壓力條件下
電路
HART 協議 版本6 / 7
供電： 回路供電，4–20 mA
*小控制信號： 3.8 mA
*大電流： 120mA
電壓負載： 20 mA時 9.7 VDC；
4 mA 時 9.0 VDC
20mA時電阻： 485 Ω
*大電壓： 30 VDC
反接保護: -30 VDC
過電流保護: 35mA以上活躍
電線尺寸： 2.5/0.5 mm2 (14/20 awg)
帶中等固定負載執行機構時的性能
死區： ≤ 0.2 %
磁滯： < 0.5 %
線性誤差： < 0.5 %
重復性誤差： < 0.2 %
本地用戶界面（LUI）功能
操作無需拆下外蓋
□□ PIN密碼可鎖，防止非**或意外操作
□□啟動向?qū)?/div>
□□語言選擇：英語、中文、西班牙語、意大利語、法語、韓
語、德語、土耳其語、荷蘭語和葡萄牙語
□□校驗：自動/手動
□□ 3點測量線性化
□□控制閥組態
□□執行機構類型&閥門類型
□□閥門死角
□□安全切除范圍
□□輸入信號方向
□□閥門安全位置
□□監測閥位，目標閥位，輸入信號，溫度，供氣壓力和執行機
構壓力
□□通過本地用戶界面手動控制閥門
閥位變送器（可選）
輸出信號： 4–20 mA (電氣隔離; 600 VDC)
供電電壓： 12–30 VDC
線性度: < 0.05 % FS
溫度影響： < 0.35 % FS
故障安全輸出： 3.5 mA or 22.5mA
*大外部負載： 690 Ω for I.S.
Ex ia IIC T6 Ui ≤ 28 V
數字量輸出（可選）
輸出信號: <1.0mA =狀態“0”，>2.2mA =狀態“1”
（NAMUR）
供電電壓: 5…16VDC
Ex ia IIC T6 Ui <= 16V, Ii <= 25mA, Pi <= 100mW
數字量輸出當NAMUR型限位開關使用或者組態為其他設備的狀態
