薩姆森Samson3244-7三通調節閥和執行機構安裝方法

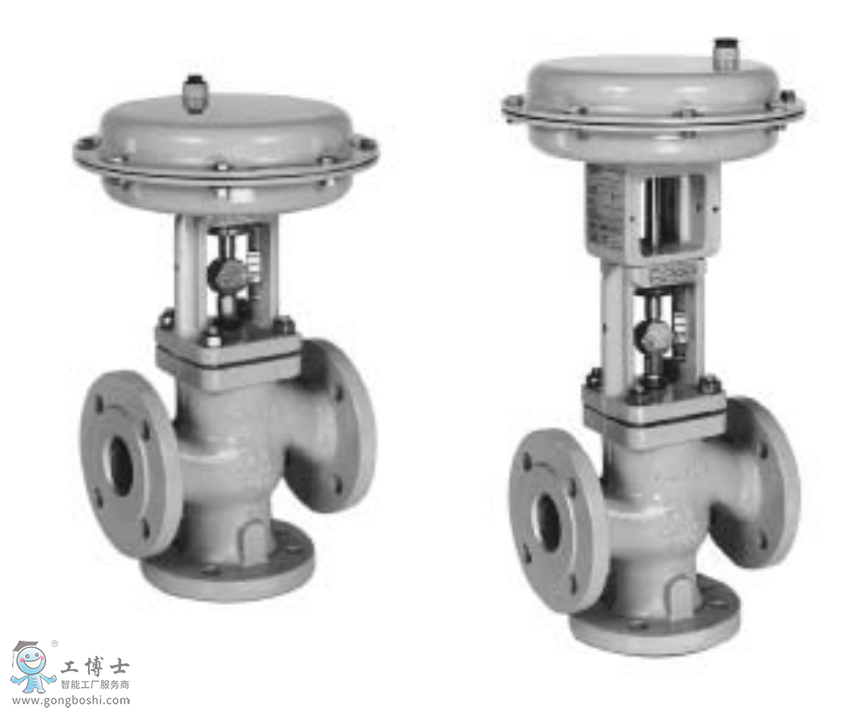

薩姆森Samson3244三通調節閥易于裝配氣動執行機構，也可連接帶有手輪的執行機構，或者連接電動執行機構。氣動執行機構（帶或不帶手輪）可用不同尺寸的氣動執行機構來替換。如果執行機構的行程范圍，超過了閥門-執行機構所配置的行程，制造廠可以調整執行機構的彈簧配置以使其與行程相匹配。
薩姆森Samson3244-7三通調節閥和執行機構安裝調方法
如果制造廠沒有將閥門和執行機構組裝在一起，或用戶需要更換為其它型號的執行機構，按下述步驟進行裝配：

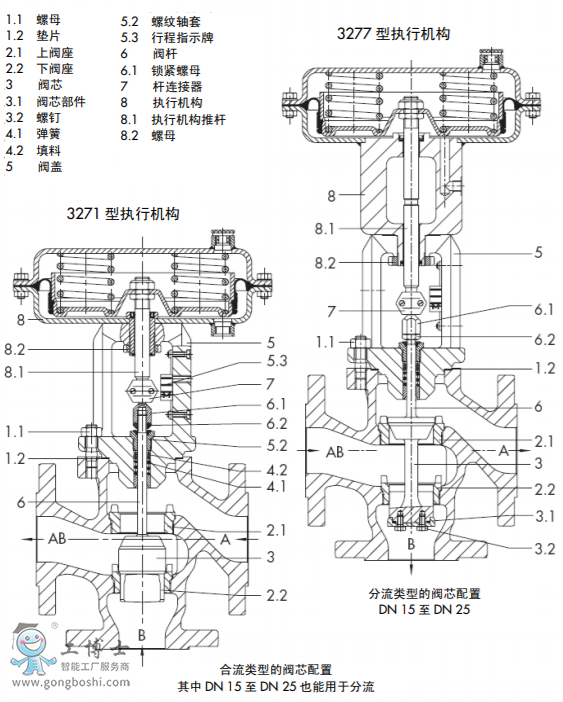

1. 從閥門松開鎖緊螺母（6.2）和桿連接器螺母（6.1）。用力按下閥桿使閥芯壓緊閥座，向下擰桿連接器和鎖緊螺母。
2. 從執行機構（8）推桿上拆下桿連接器（7）的夾子和鎖緊螺母（8.2）。將鎖緊螺母滑下套在閥桿上。
3. 將執行器放在閥帽（5）上，并用環形螺母（8.2）緊固。
4. 從執行機構的銘牌上讀取彈簧范圍（或預緊范圍）和故障-安全位置（如 0.2至 1 巴和“執行機構推桿伸出”）
彈簧范圍下限相當于被調整的較低信號壓力范圍（0.2 巴）；彈簧范圍上限對應于較高的信號壓力范圍（1 巴）。在 3271 型執行機構中，銘牌上 FA 標示故障-安全位置“執行機構推桿伸出”，而 FE標示“執行機構推桿縮回”3277 型執行機構在銘牌上也有相應標識。
5. 對于執行機構“執行機構推桿伸出”類型，將相當于彈簧范圍下限值（如 0.2巴）的壓力加到下膜蓋的信號壓力接口上。對于執行機構“執行機構推桿縮回”類型，將相當于彈簧范圍上限值（如 1巴）的壓力加到送上膜蓋的信號壓力接
口上。
6. 用手?jǐn)Q桿連接器螺母（6.1）直至接觸到執行機構推桿（8.1）為止。再增加四分之一圈并用鎖緊螺母（6.2）緊固此位置。
7. 連接桿連接器（7）的夾子并將它們擰緊在一起。將桿連接器的***指向行程指示牌刻度（5.3）。
