產品多樣化
根據中國市場需求開發的三款NC伺服定位裝置。 ※客戶如有特殊定制需求請?zhí)崆奥?lián)系我們。
編程簡易化
左右對稱的產品構造可以縮短設備調試時間。
設計人性化
側面法蘭設計方便拆卸夾具。
NC伺服定位器本體參數如下：
| 項目 \ 機型 |
UH225M |
| 型號 |
UH225M-L/R223 |
UH225M-UR423 |
UH225M-L/R623 |
| 動作形態 |
直交型 |
直交型 |
| 自由度 |
3 |
3 |
| 靜止時***大耐負載 |
225kg |
225kg |
| 動作范圍 |
X軸 |
200mm |
400mm |
600mm |
| Y軸 |
200mm |
200mm |
| Z軸 |
300mm |
300mm |
| ***大速度 |
X軸 |
250mm/s |
250mm/s |
| Y軸 |
250mm/s |
250mm/s |
| Z軸 |
250mm/s |
250mm/s |
| 重復定位精度 |
±0.05mm |
±0.05mm |
| 主體重量 |
260kg |
285kg |
315KG |
| 電源容量 |
AC380V三相四線制（自帶外置變壓器） |
AC380V三相四線制（自帶內置變壓器） |
| 安裝環境 |
溫度 |
0~45℃ |
0~45℃ |
| 濕度 |
20~80%RH(無凝露) |
020~80%RH(無凝露) |
| 振動加速度 |
4.9m/s²(0.5G) |
4.9m/s²(0.5G) |
| 其他 |
不可接觸易燃性、腐蝕性氣體、液體。
不可接觸水、油、粉塵等。
遠離電氣噪聲源。 |
不可接觸易燃性、腐蝕性氣體、液體。
不可接觸水、油、粉塵等。
遠離電氣噪聲源。 |
*1:上表所示為SI單位制。但是（）內為重力單位制。
*2:重復定位精度依照J(rèn)IS B8432。
NC伺服定位器控制柜參數如下：
| 產品名 |
MNC1000 |
| 構造 |
防塵構造 IP54 |
| 外形尺寸 |
800mm（寬）*500mm（深）*1600mm（高） |
| 質量*1 |
110kg |
| 冷卻方式 |
強冷風扇 |
| 周?chē)鷾囟?/th>
| 通電時 : 0 °C +45°C，保管時 : -10 °C +60°C |
| 相對濕度 |
***大90%（無結露） |
| 海拔 |
2000 m (但會存在溫度延遲)
(注)海拔1000m以上時：***大周?chē)鷾囟让吭龈?00m減少1%。 |
| 電源規格 |
中國規格：三相AC380V~440V（+10%~-15%）50/60Hz（±2%）（中性點接地） |
| 接地 |
D種接地（200 V級） C種接地（400 V級） |
| 輸入輸出信號 |
16DI/DO |
| 位置控制方式 |
串聯通信方式（***值編碼器） |
| 存儲容量 |
閃存容量：40MB（用戶范圍：31MB ）
SDRAM容量：256MB |
| 上位通訊方式 |
Profinet等 |
| LAN(上位連接) |
3個 |
| 控制方式 |
運動控制 |
| 驅動單元 |
AC伺服用伺服包 |
| 示教編程器規格 |
Kinco 步科 |
| 型號 |
SZ7ES |
| 外形尺寸 |
220mm（寬）*45mm（深）*156mm（高） |
| 大約質量 |
0.730 kg |
| 材質 |
工程塑料 |
| 操作 |
以太網口
USB HOST
急停開關
三選擇開關
握持開關 |
| 顯示 |
7英寸TFT彩色液晶，觸摸屏VGA（800*480）
（漢字，英數字，其他） |
| 保護等級 |
IP54 |
| 電纜長 |
標準：10m |

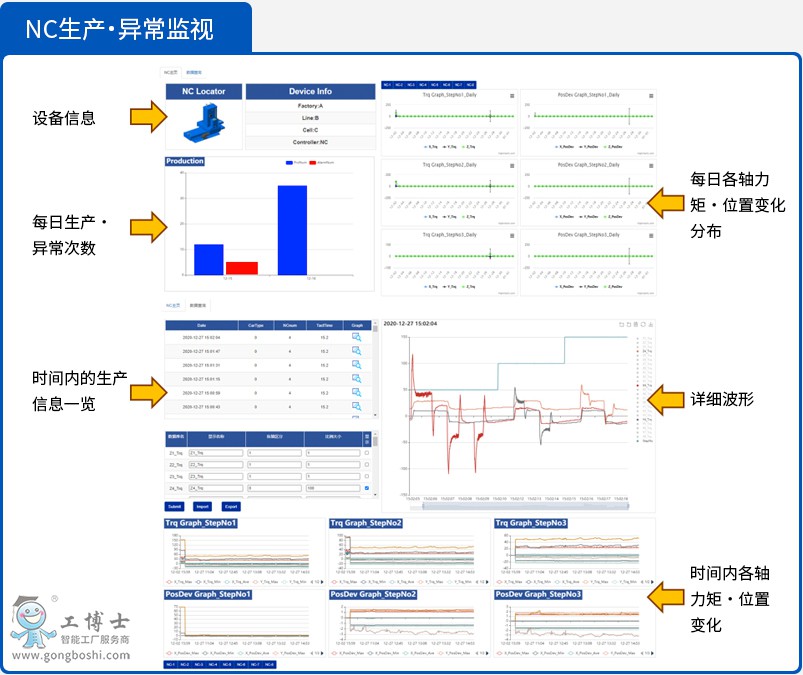

為客戶提供各工位的數字化解決方案：NC伺服定位器生產異常監視功能
通過安川的YaskawaCockpit（簡稱YCP）平臺，對各工位的安川***機器人和NC伺服定位裝置進行高頻率的數據收集，可以分析、監視并顯示NC伺服定位器的運行狀態，實現生產可追溯性，也可以幫助客戶對產品品質進行分析，盡快找到問題的原因所在。
