Fisher DVC6200 數字式閥門定位器 SIC-H375 HART協議手持通信器 安裝調試
SIC-H375 HART協議手持通信器
產品描述：
SIC-H375 HART協議手持通信器（簡稱手操器）是合HART協議的儀器，電腦可以對所有合HART協議的壓力變送器（簡稱變送器）進行配置、管理和維護。
介紹
***PDS智能變送器型號SIC-H375 HART協議手持通信器
測量范圍-10-500（kPa）精度等級0.065
輸出信號4-20（mA）電源電壓10.5-42（V）
技術參數
目前手操器內存儲有以下型號變送器的設備描述（DD）軟件，可以支持其通用、常用和專用命令的操作。
PDS4xxH
7MF4x33SIEMENS
EJAxxxx-EYOKOGAWA
Smart1151ROSEMOUNT
3051xROSEMOUNT
FCX-A/xFUJI
xxx-3151國產3151
對于未包括的變送器，手操器提供一個通用操作界面，完成通用和一些常用命令的操作。
2、工作原理
手操器通過通信電纜并聯到變送器，可直接或經過一個隔離電源實現，連接時不必考慮引線的極性，但負載電阻須大天250Ω。
3、主要功能
監視變量（讀取檢測值）
診斷變送器
輸出電流校準
零點調整
設定壓力單位
設定量程上限（量程）
設定量程下限（零點）
設定阻尼
4、工作原理
在流體中垂直于流動方向插入非流線型旋渦發生體，當流體流經旋渦發生體時，在其兩側交替分離出旋渦列，這樣的旋渦列稱為卡曼渦街。這些漩渦產生交替變化的壓力，作用在壓電傳感器上，便產生交變電信號，該信號與流速成正比，經處理、運算可求得流體流量。
5、技術數據
外形尺寸：
228mmＸ98mmＸ60mm
手持部分為70mm寬Ｘ37mm厚
HART接口：
符合HCF協議，雙向半雙工1200bit/s
可承受的共模電壓為±40V
通信距離小于1500m
幅值自動倍增功能
液晶顯示屏：
8行Ｘ21字符
電源功耗：
4.5V d.c.,23.2mA（關機狀態典型值）
5uA（關機狀態典型值）
電池：
三節5號電池（SIZE AA）
連續工作時間：
采用堿性電池時，典型值100小時
采用1000mAH充電電池時，典型值為 43小時
環境條件：
工作溫度范圍：0℃ ～ +50℃
存儲溫度范圍：-20℃ ～ +55℃
相對濕度：0 ～ 95%
訂貨數據：
SIC-H375手操作器
連續工作時間：
手操作器
帶插頭和夾子的通信電纜
便攜包
用戶手冊

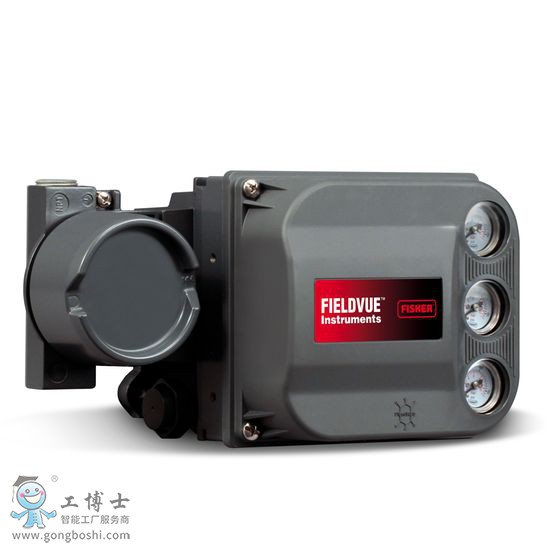

Fisher FIELDVUE DVC6200 數字式閥門控制器Fisher FIELDVUE DVC2000 儀表讓您的操作更接近設置點運行，從而利用更準確的控制提高產品質量。 使用 FIELDVUE 性能診斷，將在線監控閥門操作以評估性能和可靠性。
產品概述

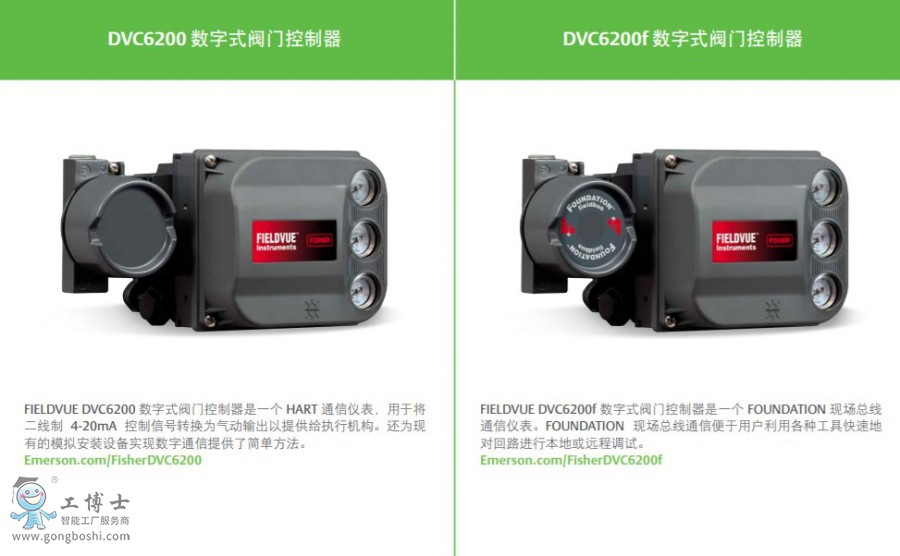

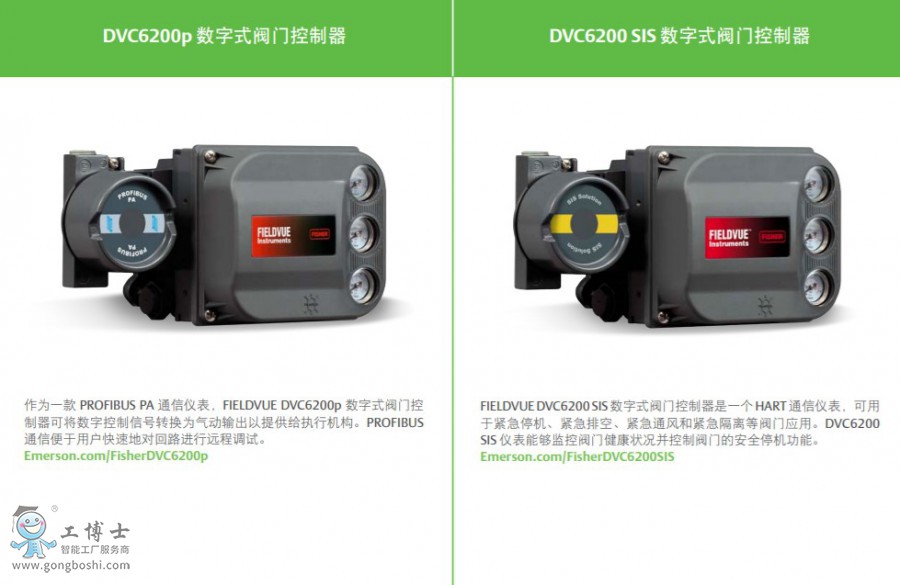

FIELDVUE DVC6200 系列數字式閥門控制器是一款基于微處理器的智能閥門控制器，可使整個閥門組件智能化。FIELDVUE 儀表可通過 HART 5 或 7、WirelessHART、FOUNDATION 現場總線或 PROFIBUS通信協議進行通信。
關鍵應用
適用于所有控制閥和隔離閥應用。
主要規格
認證包括：CSA、FM、ATE X、IECEx、CUTR、勞氏船級社認證、P E S O、KG S、I N M E T R O、NEPSI、TIIS、符合天然氣標準的單密封裝置認證。
氣源為空氣或天然氣。
可輕松地對其進行改裝，以替代 Fisher 和非 Fisher氣動執行機構上現有的模擬定位器。
可安裝到任何執行機構或閥門組件上。
FIELDVUE 儀表采用通用型零部件，有助于減少備件存量。
這款儀表采用小回路反饋和專有控制算法，即使控制閥發生老化，依舊能保持出色性能。
規格
區域分類 FM 防爆，本質安全，F(xiàn)ISCO，N 型，防火，非易燃，認證 CSA, FM, ATEX, IECEx, CUTR, Lloyd's Register, Peso, KGS, INMETRO, NEPSI, TIIS, 勞埃德船級社， 單密封設備通訊協議 HART? 4–20 mA數據接口 有線
診斷 有
輸入信號 電氣
大出口壓力 145 psig
安裝類型 一體化安裝
工作溫度 標準溫度、高溫
位置控制 節流控制，開/關
電源 本地
過程控制 流量，壓力，溫度，液位
供應介質 空氣，天然氣，氮氣
其他配置 聯系您當?shù)氐陌鷺I(yè)務合作伙伴或銷售辦事處，了解有關此產品的更多技術規格或選項信息。
特點
高性能的無連桿反饋系統無需直接接觸，從而消除了零部件磨損。
全封裝電子元件可以抗振動、耐高溫以及耐腐蝕性環境。
能夠?qū)γ黠@的階躍變化作出快速響應，并能控制輕微的設定點變化。
DVC6200 是一款 HART 通信設備，可以訪問回路中任何裝置的信息。 這種靈活性可以降低暴露在危險環境中的風險，并能夠方便地了解安裝在難以觸及的位置的閥門狀況。
模塊化設計無需拆開現場布線或氣動管道，便可更換重要的工作組件。
如果安裝在集成控制系統中，就可以節省大量硬件成本和安裝費用。
自我診斷能力提供閥門性能和運行狀況評估。
數字式通信實現了對閥門運行狀況的輕松訪問。
