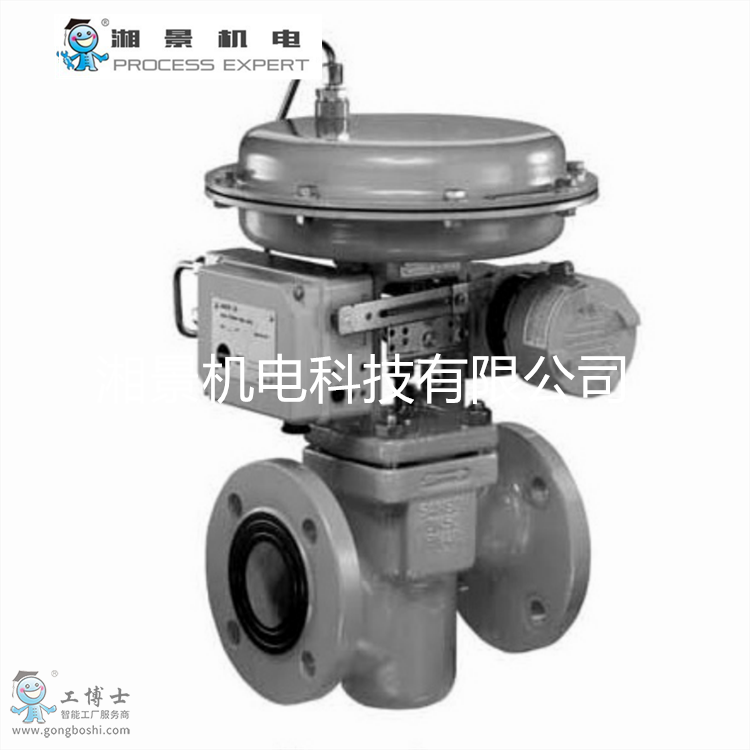

SAMSON薩姆森4765型定位器配置6116型電氣轉換器



　　SAMSON薩姆森4765型定位器配置6116型電氣轉換器是電氣閥門定位器，帶6116型EEx d隔爆 電氣轉換器 (認證見數據表T 6116 EN）   4765/6116型Ex d隔爆閥門定位器 安裝在符合IEC 60534-6-1/NAMUR標準的控制閥 固定連接在標準規定的安裝凸緣上。






　　工作原理



　　4765型氣動閥門定位器和4763型電氣閥門定位器兩者***區別是后者內部帶電氣（i/p）轉換器，用于將控制系統或控制器來的電流信號按比例轉換成氣動控制信號pe。閥門定位器基于力平衡原理，使用噴嘴－擋板機構�？捎糜诔Ｒ�(guī)控制和分程控制。



　　作用方向



　　當氣動控制信號即給定值增加時，閥門定位器的氣動輸出信號壓力pst可選擇為：增加－增加(正作用> >)或增加－減少（反作用< >）。由噴嘴氣路塊（可翻轉180°）的不同位置決定作用方向。標記> >或< >分別代表正反作用。 如果使用中改變作用方向或控制閥故障-安全動作位置，請注意閥門定位器也必須改變安裝位置（圖5至圖8）。



　　裝配到符合IEC 60534-6-1和NAMUR標準的氣動控制閥閥門定位器可裝配到符合IEC 60534-6-1和NAMUR標準的氣動控制閥，可按標準中的各種安裝方式。閥門定位器可裝配到控制閥的鑄造支架上（如samson的240系列控制閥），也可以裝配到控制閥的桿型支架上。每種安裝方式需要不同的安裝配件。

       工博士湘景機電科技有限公司提供薩姆森閥門定位器，氣動，電動執行器，單座調節閥，角行程閥門，調節閥附件，自力式調節閥，球閥，電磁閥等。專業選型，報價，安裝，調試服務。
