4763系列電氣定位器-SAMSON薩姆森閥門控制器說明書







　　


       SAMSON產品的模塊化設計使選型靈活，滿足特定工況要求，使控制閥能夠在苛刻工況下適應難需求。此外，模塊化設計降低了備件、安裝和維護的成本，使重要的總成本得以節約。



　　適用于特殊工況的廣泛產品系列使腐蝕性介質、高壓差和操作溫度得到安全控制。長久以來，的密封技術使SAMSON的設備在真空工況下進行安裝，避免了對環境造成的破壞。



　　材質、尺寸和法蘭配置的選取按照重要的行業標準如ANSI、DIN和JIS，確保SAMSON的產品可在世界各地應用。



　　SAMSON提供用于HVAC應用的模塊化控制閥的綜合選型，可配置電動、電液或氣動執行機構。這些執行機構用在控制范圍內的性能可靠。

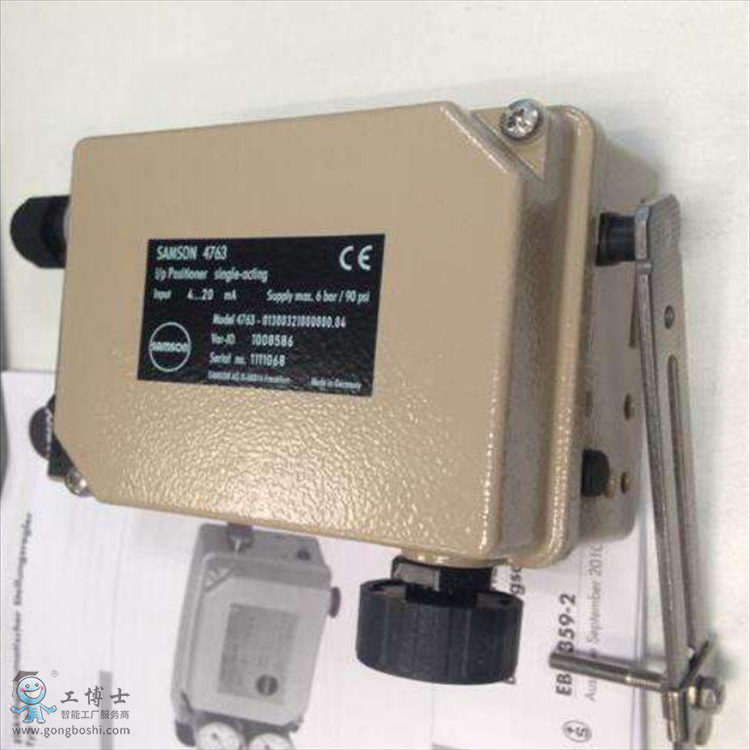

　　德國SAMSON薩姆森4763系列電氣定位器4763-00110012110具體參數：



　　4763電氣定位器主要配合的模塊組6109和6112



　　變量有3種：4 to 20ma   ,0  to 20ma ,  1 to  5ma



　　氣動連接口：ISO 228–1 G  ，18 NPT， ISO 7/1–Rc



　　德國SAMSON薩姆森4763系列電氣定位器的作用



　　（1）用于對調節質量要求高的重要調節系統，以提高調節閥的定位及可靠性。



　�。�2）用于閥門兩端壓差大（ △p>1MPa）的場合。通過提高氣源壓力增大執行機構的輸出力，以克服液體對閥芯產生的不平衡力，減小行程誤差。



　　（3）當被調介質為高溫、高壓、低溫、有毒、易燃、易爆時，為了防止對外泄漏，往往將填料壓得很緊，因此閥桿與填料間的摩擦力較大，此時用定位器可克服時滯。



　�。�4）被調介質為粘性流體或含有固體懸浮物時，用定位器可以克服介質對閥桿移動的阻力。



　　（5）用于大口徑（Dg>100mm）的調節閥，以增大執行機構的輸出推力。



　　（6）當調節器與執行器距離在60m以上時，用定位器可克服控制信號的傳遞滯后，改善閥門的動作反應速度。



　�。�7）用來改善調節閥的流量特性。



　�。�8）一個調節器控制兩個執行器實行分程控制時，可用兩個定位器，分別接受低輸入信號和高輸入信號，則一個執行器低程動作，另一個高程動作，即構成了分程調節。

          4763系列電氣定位器-SAMSON薩姆森閥門控制器說明書，更詳細的安裝，調試說明書，可來電咨詢。
