浮子式開關-單點，二點和三點報警



　　單點開關



　　A10系列浮子液位測量開關是寬回差液位開關，當液位達到指定浮子時動作，并在液位到達第二個浮子時復位。單級寬回差浮子液位開關在出廠時已經過校準，但現場可調，以適合寬回差范圍。

　　***小回差范圍在水中大約為152毫米（6英寸），并隨液體比重的不同而變化。***大回差值取決于浮筒間懸掛纜繩的長度。A15系列液位開關經過校準，可在窄液位回差范圍上工作，非常適合高或低液位報警的應用。



　　雙點開關



　　B10系列浮子液位測量開關是寬回差串聯開關，在出廠時經過校準，可以選擇幾種開關動作順序，以滿足幾乎任何應用的要求。



　　B15系列單元是工廠校準的窄回差串聯開關。 每個開關在不同的液位上動作。



　　三點開關



　　C10系列浮子液位測量開關采用選定順序的三個電氣獨立的控制器來感應液位的變化。



　　C15系列是寬回差開關，可選擇多種開關動作順序，組合了寬回差和窄回差，并經過工廠校準。

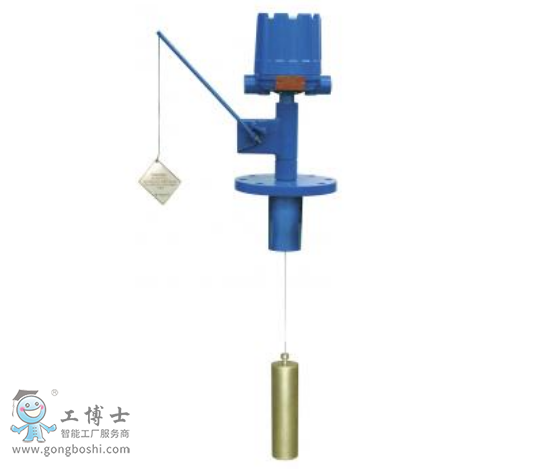

　　Displacer Switch A15



　　技術



　　浮筒開關

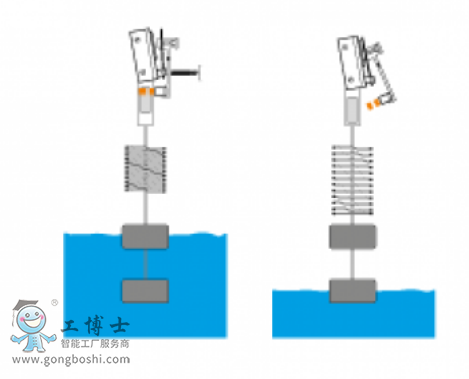

　　浮筒式開關操作基于簡單的浮力原理，即彈簧下裝載著自身重力大于液體浮力的浮筒。浮筒浸沒在 液體中導致浮力產生變化，致使彈簧向上移動。 隨著浮力增加，彈簧被壓縮。

　　彈簧上端連接有一個磁套管，該磁套管在非磁性的隔離管的范圍內移動。彈簧移動導致磁套管吸引裝在樞軸上的磁鐵，啟動位于隔離管外的開關。內置式限位止擋可以防止彈簧在液體水位激增的情況下過度沖擊。



　　可以調節浮子懸掛在纜繩的任何點



　　標準懸掛纜繩長6米（20英尺）



　　防浪涌設計防止了開關短路的可能性



　　可選法蘭或螺紋安裝



　　安裝簡易



　　現場可調節設定點及開關回差



　　NACE型號



　　浮頂式型號



　　可選開關組件：？ 干觸點？ 氣密式？ 氣動式



　　可選開關組件外殼：？TYPE 4X/7/9 Class I, Div. 1, Groups C & D，鋁合金帶聚合物涂層 ?TYPE 4X/7/9 Class I, Div. 1, Group B，帶聚合物涂層的鋁合金或鑄鐵？NEMA1, 碳鋼，用于氣動型



　　浮子可選項：？陶瓷？316不銹鋼？無孔碳？黃銅



　　選項



　　電動或氣動開關機械組件與外殼



　　浮子纜繩長度



　　結構材質



　　儲罐連接



　　浮頂罐檢測



　　PROOF-ER?地面檢查控制
