德陽110KW破碎機配套自耦降壓?jiǎn)?dòng)柜現貨供應
點擊圖片查看原圖
品牌： 民浙電力
材質： 冷軋鋼板
額定電壓： 400V
額定電流： 250A
單價： 2900.00元/臺
所在地： 上海
有效期至： 長期有效
最后更新： 2022-02-24 09:45
瀏覽次數： 758
詢價
店鋪基本資料信息

 產品詳細說明
德陽110KW破碎機配套自耦降壓?jiǎn)?dòng)柜現貨供應XJ01-20KW適用于一般工業、礦山、油田、農田排灌、賓館供水等領域。交流電壓220V、380V、450V、660V，頻率50HZ，功率10KW-800KW的三相鼠籠感應自動機降壓起動。該產品由本公司技術部進行全面改進，已具有如下優點：
1、外殼改進后工藝美觀而且殼體堅固；為接線方便，115KW殼體加大。
2、導線及線路全面進行改進，鋁排用沖壓成型，不但外表工藝美觀、而且消除線路發熱燒壞、連接處溫升高的弊病。
起動性能
本產品起動電機時，電源進線的起動電流，不得超過電動機額定起動電流的4-5倍。若連續數次起動時間的總和已超過所規定而發熱，變壓器應冷卻后方能再繼續起動工作。因此，本產品僅作長時間歇起動之用，嚴禁在頻繁起動操作條件下使用。

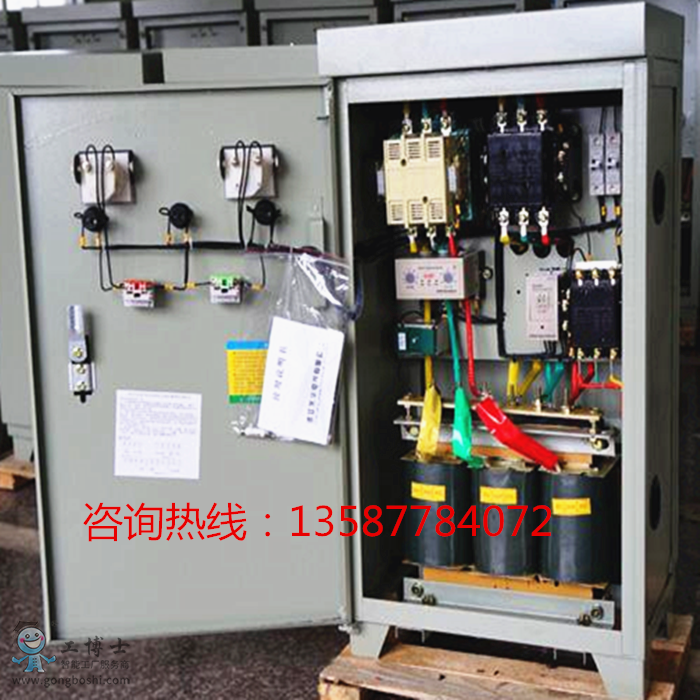

JJ1自耦柜
德陽110KW破碎機配套自耦降壓?jiǎn)?dòng)柜現貨供應產品結構
本產品為箱式防護結構，由自耦變壓器、交流接觸器、時間繼電器、熱繼電器或綜合保護器、中間繼電器、***轉換開關等元件組成。對于75KW及以下的產品，采用自動控制的方式，90KW及以上的產品，均具有手動和自動兩件控制方式，由***轉換開關進行切換。自耦變壓器備用額定電壓60%及80%兩種接頭，出廠時一律接在65%接頭上，80%接頭如備用.
本產品的外形及安裝尺寸

型號

規格
（KW）

外形尺寸

A

B

C

XJ01

14-30

405

280

710

XJ01

40-75

460

310

1000

XJ01

90-115

470

440

1250

XJ01

135-190

600

480

1400

XJ01

235-300

700

540

1700

XJ01

350-400

780

580

2000

XJ01

450

840

630

2200

XJ01

500-600

940

650

2400


技術數據
產品的規格及技術數據

型號

控制電動
機功率（KW）

工作電流
參考值

電流互感
器變比

時間繼電器
整定值（S）

熱繼電器保
護器整定值

重量（包括木箱）
（KG）

XJ01-22KW

22

44

50/5

8

44

39.5

XJ01-30KW

30

57

75/5

8

57

41

XJ01-40KW

40

72

100/5

12

3.6(二次線路)

71

XJ01-45KW

45

83

100/5

12

4.2(二次線路)

72

XJ01-55KW

55

101

150/5

12

3.4(二次線路)

76

XJ01-75KW

75

137

200/5

12

3.4(二次線路)

84

XJ01-90KW

90

165

300/5

15

2.8(二次線路)

140

XJ01-115KW

115

211

300/5

15

3.5(二次線路)

145

XJ01-135KW

135

247

400/5

15

3.1(二次線路)

168

XJ01-160KW

160

293

600/5

15

2.4(二次線路)

194

XJ01-190KW

190

348

600/5

20

2.9(二次線路)

199

XJ01-225KW

225

412

800/5

20

2.6(二次線路)

286

XJ01-260KW

260

476

800/5

20

3.0(二次線路)

290

XJ01-300KW

300

549

800/5

20

3.4(二次線路)

319

XJ01-320KW

320

585

800/5

20

3.7(二次線路)

321

XJ01-350KW

350

640

1000/5

25

3.2(二次線路)



XJ01-380KW

380

695

1000/5

25

3.5(二次線路)



XJ01-400KW

400

730

1500/5

25

2.4(二次線路)



XJ01-450KW

450

823

1500/5

30

2.7(二次線路)



XJ01-500KW

500

914

1500/5

30

3.0(二次線路)



XJ01-600KW

600

1097

2000/5

30

2.7(二次線路)




使用操作
◇自動操作：
合上電源開關（90KW以上柜內開關）紅色指示燈亮，將轉換開關旋至“自動”位置上（90KW以上）；按“起動”按鈕，電動機開始降壓起動。紅色指示燈熄滅，黃燈即亮，同時時間繼電器開始工作，到時間繼電器的整定時間后，時間繼電器動作，全壓工作交流接觸吸合，起動交流接觸器斷開，即自動切換使電動機進入正常運轉，此時黃燈熄滅而綠燈亮。按“停止”按鈕或旋動轉換開關至“停止”位置，電動機即停止工作。


德陽110KW破碎機配套自耦降壓?jiǎn)?dòng)柜現貨供應手動操作：
合上電源開關，紅色指示燈亮，將轉換開關旋至“手動”位置上，按“起動”按鈕，變壓器接通電源電動機降壓起動，紅燈熄滅，黃燈即亮，待電動機速很高或電流表指針下降至較小數值，（不能超過“表1”所規定時間）再按“運轉”按鈕，電動機開始正常運轉，同時黃燈熄滅而綠燈亮，按“停止”按鈕或旋動轉換開關至停止位置，電動機即停止工作。
注：自動操作時，操作人員必須嚴格監視起動箱的工作情況，在規定時間內，本產品是否已經切換，綠燈亮即表明已經切換，此時操作人員方能離開起動箱；否則，如有故障極易造成變壓器燒壞。

起動柜電纜配用參考表

型號

輕載起動

重載起動

銅

鋁

銅

鋁

22KW

6

10

10

16

30KW

10

16

16

25

40KW

16

25

25

35

55KW

25

35

35

50

75KW

35

50

50-70

70-95

90KW

50

70

70-95

95-120

115KW

70-95

95-120

95-120

150-185

135KW

95

120-150

120-150

240

160KW

120-150

185-240

185

240-300

190KW

150-185

240-300

240

350

225KW

185-240

300

300

400

260KW

240

400

300-400

400-500

300KW

240-300

400

400

620

320KW

300

400

400

620

350KW

300-400

500

400-500

620

400KW

400

620

500-620

800

500KW

500-620

620

800

1000

600KW

620

800

800

1200
