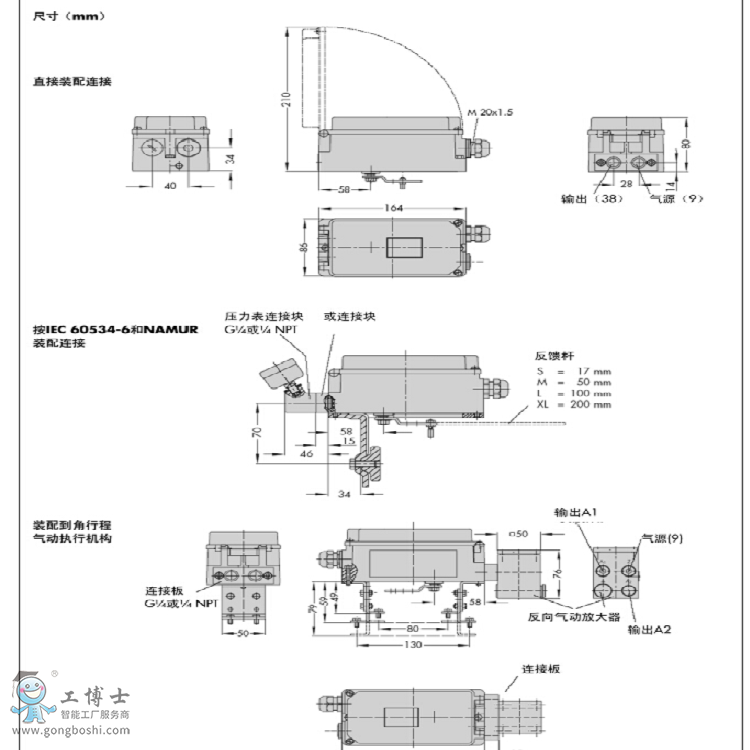

閥門定位器裝配連接 3730-4 型 PROFIBUS-PA 數字式電氣閥門定位器可以直接裝配到帶 連接板的 3277 型氣動執行機構。

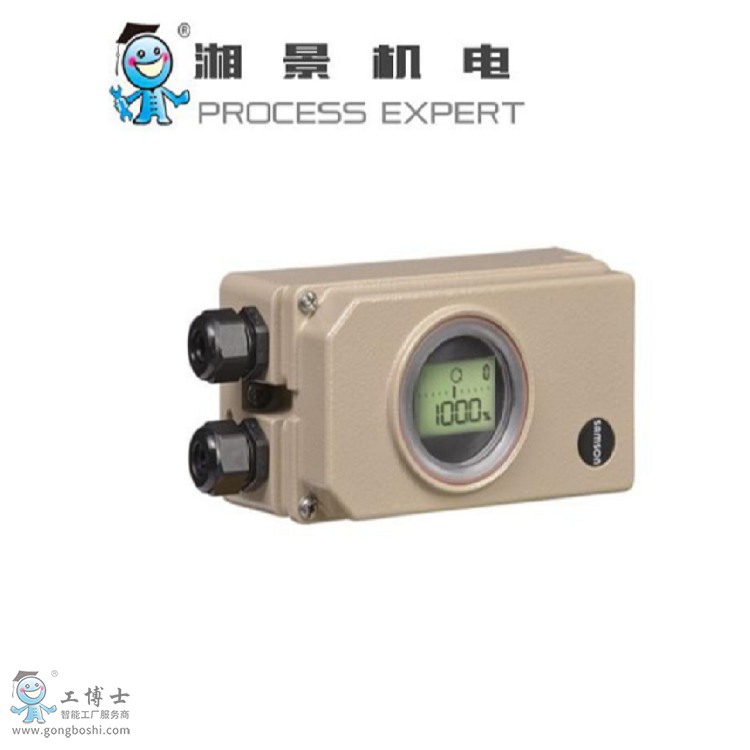

薩姆森3730系列3730-4型閥門定位器操作指南-samson
3730-4型數字式電氣閥門定位器裝配到氣動控制閥。閥門定位器接受控制系統或控制器輸出的電動控制信號，按預先設 置關系輔助氣動執行機構調整閥位并實現準確定位。閥門定 位器將輸入控制信號（給定參數w）和控制閥位行程或旋轉角 （被調參數x）反饋量進行比較、處理，進而輸出相應的氣動 控制信號pst（輸出參數y）給氣動執行機構。
3730-4型數字式電氣閥門定位器主要由帶微處理器（5）的 電子單元、模擬電氣轉換器和輸出氣動放大器以及閥位傳感 器（2，角位移傳感器）組成
當輸入控制信號變化或有閥位偏差，則對氣動執行機構加壓 或泄壓。若需要，可調整輸出氣量改善信號壓力作用，還可 由軟件設置輸出信號壓力限制值1.4、2.4、3.7巴。 帶有固定設定值的氣量定值器（9）可使一恒定氣量排空，用 于閥門定位器殼內正壓吹掃和優化氣動放大器輸出容量。 由氣源壓力定值器（8）向電氣轉換器（6）的提供恒定壓力 的氣源，且不受外部氣源壓力變化影響。 3730-4 型數字式電氣閥門定位器通信和供電基于 IEC 61158-2 傳輸技術并符合 PROFIBUS-PA 規范。 同樣的標準特征，閥門定位器帶一個數字輸入，用于接受過 程信息的 DC 電壓信號，并通過 PROFIBUS-PA 現場總線
操作 閥門定位器由用戶容易掌握使用的單旋鈕按鍵進行操作，通 過轉動旋鈕按鍵選擇參數，按下旋鈕按鍵激活需要的設定。 全部參數在菜單內都列在同一層面上，沒有子菜單。本機可 對全部參數進行檢查和修改。 LCD可顯示全部參數，其讀數方向可180O 翻轉，不需改變硬 件位置，只需組態參數設定按一下就可實現。 在閥門定位器上用設置DIP開關“氣開/氣關”來對應控制閥 的關閉方向，并約定當控制閥在“關閉”閥位時，LCD閥位顯 示讀數為0％。 INIT鍵用來激活按所組態參數啟動的初始化，完成初始化后， 閥門定位器立即進入控制操作狀態。
用TROVIS-VIEW進行組態 可以使用SAMSON組態軟件TROVIS-VIEW對閥門定位器進行 組態。為此，閥門定位器配置了數字接口用于與PC機RS-232 接口的連接。TROVIS-VIEW使閥門定位器適應任何過程需要 和可以過程在線檢查。通過PROFIBUS-PA現場總線將控制閥 接入過程控制。
