一般信息

產品類型標志

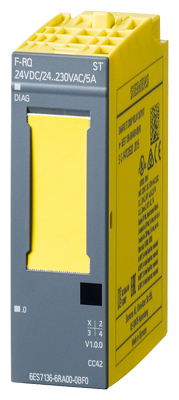

F-RQ 24 ... 48VDC/24 ... 230VAC/*** ST

可用的基本單元

F0 類基座單元

模塊特有彩色標牌板的顏色代碼

CC42

產品功能

● I&M 數據

是的; I&M0 至 I&M3

附帶程序包的

● STEP 7 TIA 端口，可組態 / 已集成，自版本

● STEP 7 可組態/ 已集成，自版本

● PROFINET 版本 GSD 版 / GSD 修訂版以上

V13

V5.5 SP4 以上

V2.31

電源電壓

額定值 (DC)

24 V; 線圈電壓

允許范圍，下限 (DC)

20.4 V

允許范圍，上限 (DC)

28.8 V

電源符合 NEC Class 2 要求

不

功率

來自背板總線的功率輸出

100 mW

功率損失

功率損失，典型值

1 W

地址范圍

每個模塊的地址空間

● 輸入端

1 byte

硬件擴展

自動編碼

● 機械編碼鍵

● 機械編碼鍵的類型

是的

是的

類型 C

數字輸出

數字輸出類型

繼電器

數字輸出端數量

1

感應式關閉電壓的限制

否

控制數字輸入

是的

輸出端的通斷能力

● 電阻負載時的***大值

● 照明負載時的***大值

5 A

25 W

開關頻率

● 電阻負載時的***大值

2 Hz

● 電感負載時的***大值

● 電感負載時（依照 IEC 60947-5-1，DC13），***大

值

● 電感負載時（依照 IEC 60947-5-1，AC15），***大

值

0.1 Hz; 參見手冊中的數據

0.1 Hz

2 Hz

輸出端的總電流（每個模塊）

水平安裝位置

— ***高可達 40 ℃，***大值

— ***高可達 50 ℃，***大值

— ***高可達 60 ℃，***大值

5 A; 注意手冊中的降級說明

4 A; 注意手冊中的降級說明

3 A; 注意手冊中的降級說明

垂直安裝位置

— ***高可達 50 ℃，***大值

3 A; 注意手冊中的降級說明

繼電器輸出端

● 繼電器輸出端數量

● 繼電器線圈 L+ (DC) 的電源電壓

● 繼電器的耗用電流（所有繼電器的線圈電流），***大值

● 繼電器輸出端的外部保險絲

● 獲得 UL 508 許可的繼電器

1; 2 個常開觸頭

24 V

70 mA

是；6  A，參見手冊中的數據

是的; 先導負荷 B300，R300

觸點的通斷能力

— 電感負載時的***大值

— 電阻負載時的***大值

— 連續熱電流，***大值

— 操作電流，***小值

— 超過 300mA 后的操作電流，***小值

— 超過 300mA 后的操作電流，***大值

— 開關額定電壓 (DC)

— 開關額定電壓 (AC)

參見手冊中的附加說明

參見手冊中的附加說明

5 A

1 mA

10 mA

5 A

24 V

230 V

導線長度

● 屏蔽，***大值

● 未屏蔽，***大值

● 控制線路（輸入端），***大值

500 m; 適用于負載觸點

300 m; 適用于負載觸點

10 m

報警/診斷/狀態信息

診斷功能

是的

診斷顯示 LED

● RUN LED

● 通道狀態顯示

是的; 綠色 / 紅色 DIAG-LED

是的; 綠色 LED

電位隔離

通道的電勢分離

● 在通道之間

● 在通道和背板總線之間

● 在通道和電子元件電源電壓之間

是的; 僅限 SELV / PELV

是的

是的

允許的電位差

在通道與背板總線/電源電壓之間

AC 250 V（強化絕緣）

絕緣

絕緣測試，使用

2545 V DC/2 s（例行測試）

過壓類別

III

使用如下設備檢測

● 在通道與背板總線/電源電壓之間

● 在背板總線和電源電壓之間

DC 2545 V 2 s（例行測試），沖擊電壓試驗 DC 7200 V / 5 個正脈沖和

5 個負脈沖（型式試驗）

707 V DC（測試類型）

標準、許可、證書

適用于安全功能

是的

安全運行中可達到的***大安全等級

● 性能等級符合 ISO 13849-1

● 類別符合 ISO 13849-1

PLe

4
