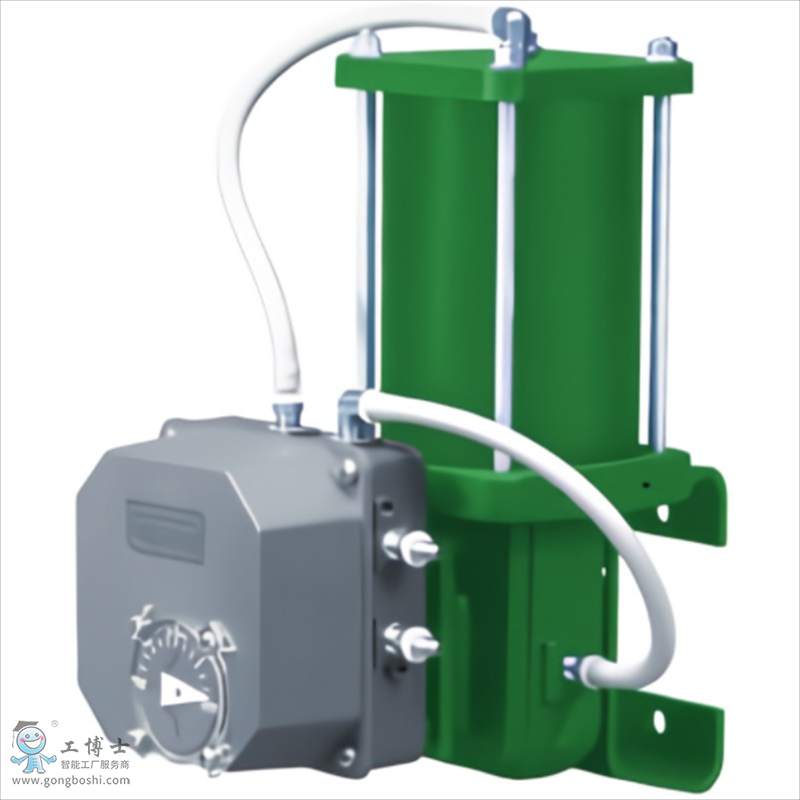

費希爾3710氣動和3720電動氣動定位器是3700定位器系列的一部分。他們是設計用于膜片或活塞式執行器。這些定位器提供一個閥門球或特定輸入信號的磁盤位置。3710提供響應氣動的閥門位置的輸入信號。




　　規格

　　區域分類：II 組 2 類氣體和粉塵符合 ATEX，II 組/2 類設備符合 CUTR

　　認證：ATEX, CUTR, PED

　　通訊協議：3-15 或 6-30 psi，0.2 -1.0 或 0.4 -2.0 bar，氣動信號

　　診斷：無

　　輸入信號：氣動

　　至大出口壓力：150 psi

　　安裝類型：執行機構安裝式

　　工作溫度：標準溫度、高溫

　　位置控制：調制

　　安全認證：NIL

　　供應介質：空氣，天然氣


　　特性和優勢

　　準確、快速地響應—3710 和 3720 定位器使用經現場實踐證明的短管閥技術，采用簡單的設計，能夠提供、快速響應的操作以及高循環壽命。這些定位器能夠承受大多數工廠環境的劇烈振動。

　　模塊化結構—3710 定位器添加 3722 電氣轉換器后可輕松轉換為 3720 定位器。轉換器安裝在 3710 定位器底座中的儀表和供應閥口上。這實現了從氣動到電氣閥門定位之間簡單、緊湊并且高效益的現場轉換。

　　具有空氣清洗的耐腐蝕結構—外殼、組件和密封墊材料可承受?chē)?yán)苛的環境。各機組內使用經過驗證的加工樹脂和 300 系列不銹鋼。壓鑄件是低銅鋁合金，可*大程度耐腐蝕。定位器排放空氣可清洗內部定位器部件。作為 Fisher 執行機構的選件之一，排放空氣還可以清洗執行機構外殼以提供額外的保護。

　　溫度性能擴展—通過 EPDM O 形圈和輸入模塊膜片，3710 和 3720 定位器可在低溫應用中使用。通過氟橡膠 O 形圈和輸入模塊膜片，3710 定位器可在高溫應用中使用。

　　滿足特殊應用要求—帶有氟橡膠或 EPDM O 型圈和輸入模塊膜片的 3710 和 3720 定位器適用于具有特殊材料要求的應用，例如食品飲料行業、制藥及煙草加工。

　　定位器調節簡單—卸下護蓋，可以輕松檢修所有內部組件。零位和量程調節可徒手進行，無需任何工具。

　　操作穩定—將供應壓力和環境溫度變化對定位器操作的影響減至*低。

　　控制閥診斷測試功能—要支持閥門/執行機構/定位器組件的診斷測試，可在 3710 定位器和執行機構之間安裝接頭、管道和其他緊固件。

　　閥門定位指示器—可將標準的平面指示器或可選的燈塔式指示器輕松安裝到定位器護蓋中。


　　3720是由添加費希爾3722電動氣動轉換器到3710定位器。定位器提供的閥門位置在對直流電流輸入信號的響應。這類型定位器可以很容易配置為單作用或雙作用旋轉執行機構。
