EH1024-V-W201

 南京海林柯泵業有限公司

18O.1482.6O87 陳良友

EH1500-V-W201

EH1500-P-W201

EH1500-J-W201

EH2650-V-W201

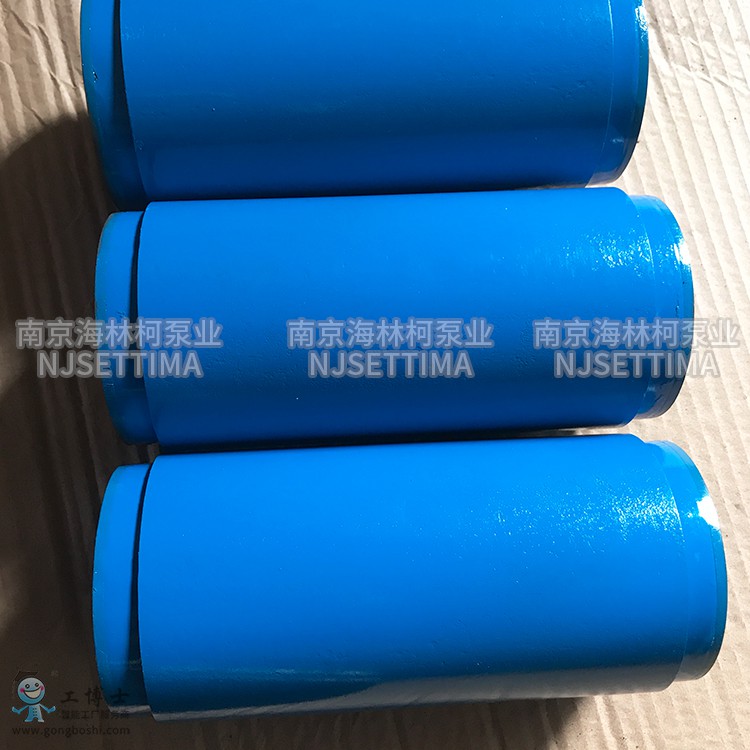

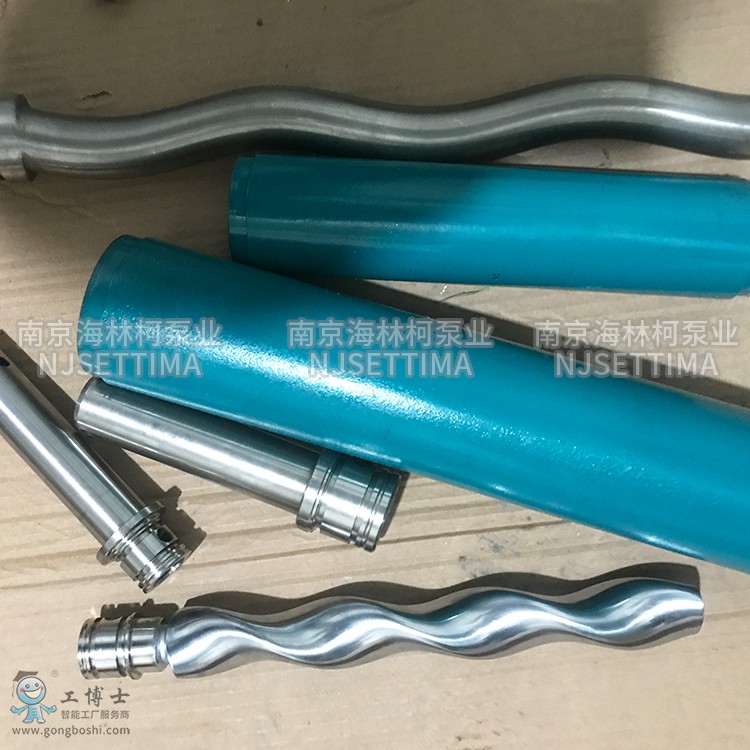

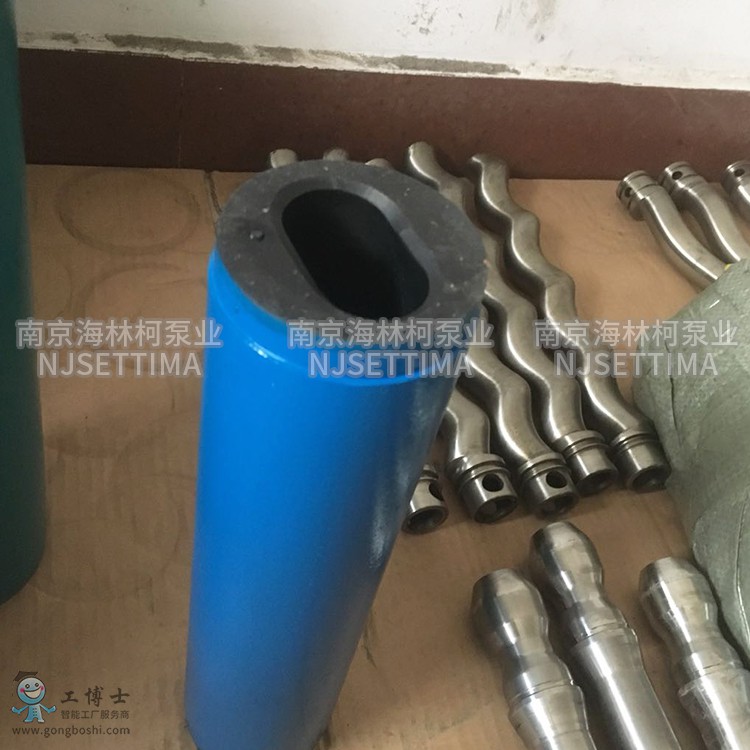

 EH1500-V-W201天津單螺桿泵定子EH ER EP MEHEH2650-V-W201

 EH4500-V-W201

EH6300-V-W201

				15oo			w2o1
偏心螺旋轉子泵		級數	系列	規格	軸封		材料組合
1、級數
級數	規格					大壓力
	63-6300					0.6Mpa
2	63-6300					1.2Mpa
3	1500.2-4500.2					1.8Mpa
4	63-2650					2.4Mpa

2、系列

H系列為基本系列，臥式泵

3、軸封

代碼		Q
形式	填料密封	│帶填料環填料密封	│單端面機械密封	│雙端面機械密封



特點：
EH系列為臥式安裝，法蘭連接
型線設計特點為大偏心，大導程，提高襯套壽命，密封線長，減少泄漏。
不同級數的襯套長度是不變的，只改變導程，不同級數泵的安裝尺寸不變。

GR32-SMT16B-55L

"SPF40R46G8.8-W16

SPZ40R46G8.3-W20

"

KTS32-64-T

SNH440ER46U12.1-W1

GR55 SMT16B 300LS2AC38B5

ACE025N3NTBP ACE032N3NTBP

L3MF-060/096IFOKUI-W

SNH660R46U12.1W21 GR55 SMT16B 300LS2AC38B5

SNS280R43U12.1W21

ZNYB01020102

SNS280R43U12.1W21

ATP-216HAVB

ACP-250F

3GF16GC

SMH80R46U12.1W23

ATP-206HAVB

3GR25×4W21

3GR85×2

SPF40R46G8.3W16

3GR25×4W21

ATP-1500-216HAVB

SM120 210 80

SMH120-46

SNS280R43U12,.1W21

3GT25W2

ACP-1500MF

ACP-250F

ACP-401A

3GR70×2W2

3GR36×6AW21

AKPO025#4C

SPZ10R28G8.3FW8

2GL126-180

G30-1

2CY-12/25

HSNF210-54

SNS120R46U12.1W21

ASMH80R46E6.7W23

SNH210R46U12.1W2

性能范圍：
壓力：
單級0.6MPa ; 雙級 1.2 MPa；三級1.8 MPa；四級2.4 MPa
流量：300m3/h
粘度：2.7*105cSt
允許溫度：150℃.

應用范圍：廣泛應用于石油、化工、造船、食品、紡織等各種工業中。●EH單螺桿泵(污泥螺桿泵)特點：     機械振動小、無脈動、運轉平穩。 高的吸入性能。 可輸送含有纖維物和固體顆粒的液體，非常粘稠的含水或含有氣體的所有介質。 ●EH單螺桿泵(污泥螺桿泵)性能范圍： 壓力范圍： 0-1.2Mpa 流量范圍： 290m /h 允許高溫度 200 ℃ 大粘度：2700000cst●EH單螺桿泵(污泥螺桿泵)應用范圍： 該螺桿泵可用于輸送中性或腐蝕性的液體，潔凈的或磨損性的液體，含有氣體或易產生氣泡的液體，高粘度或低粘度液體，包括含有纖維物和固體物質的液體。 食品業：用于酒廠輸送酒、廢渣及制酒流程中的投配料的輸送。 紡織業：用于輸送合成纖維液、粘膠液、染料、油墨、尼龍粉液。 造紙業：用于紙漿黑液的輸送。 石油業：用于多種油類 ; 油脂產品的地面集輸泵。 化工業：用于輸送各種懸浮液、乳膠液、酸、堿、鹽等。 造船業：用于輸送渣油、掃艙和污水、海水等。 建筑業：輸送灰漿、灰膏。 核工業：輸送帶顆粒的放射性液體。 冶金與礦山業：用于輸送氧化物和廢水、礦井排水和的輸送。 選泵注意事項:根據介質的磨損性選擇泵的轉速:表中給出了所輸送的具體介質及其磨損性的特例,請注意介質的特性隨起濃度和溫度的變化而變化,當泵的規格越大時,轉速應選低一些.

磨損性	介質名稱	轉速
無	淡水,促凝劑,油,漿汁,肉沫,油漆,肥皂水,血液,甘油	400-1000(rpm)
一般	泥漿,懸浮液,工業廢水,油漆顏料,灰漿,魚,麥麩,菜籽,油過濾后的沉積物	200-400(rpm)
嚴重	石灰漿,粘土,灰泥,陶土	50-200(rpm)

按介質粘度選擇泵的轉速

介質粘度	10-100cst	1000-10000cst	10000-100000cst	100000-1000000cst
轉數	400-1000rpm	200-400rpm	<200rpm	<100rpm

按輸出壓力定級數

磨損性	一級	二級	三級	四級
無	0.6Mpa	1.2Mpa	1.8Mpa	2.4Mpa
一般	0.4Mpa	0.8Mpa	2.4Mpa	1.6Mpa
嚴重	0.2Mpa	0.4Mpa	0.6Mpa	0.8Mpa

   注:在選擇轉速時也要根據經驗.因為一些其他因素也影響著轉速的選擇,在后確定了上述數值的同時,與協商而定.



3GR70×2W2

ACP-180F

SNS40-46

"ACP-2200HMFS85

"

GR60SMT16B500LS2RF2

SNSF940-46

3GR85×2-46

AMTP-216HA(VB)

SNH120

ACP-900MFS

SNH2200 ALLWEILER

3G45*2-520317A

3GRh70×2U12.1W2

SPZ10R28G8.3FW8

"GR 60 SMIT 440L SN RF2

"

HSNH940-46

3Grh85

QSNH120-46

AMTP-100-12MS

3GR85×4W2

SN

3GR100×2

ATP-750-HAVB

3GR30×4W2

3GR70×2W2 HSNJ280-46

GR32SMT16B75LAC24AX

ACP-250F

ATP-208HA(VB)

ATP-216HA(VB)

ASMH120R46E6，7W23

SN940 SN1700

GR55SMT16B300LRF2

GR40SMT16B150LBC40

GR40SMT16B100L

3GR25×4W21

HSND210-46

YSNH280-44

ATP-216HA(VB)

3Grh85×2

SNS280V12.1W3

3Grh85×2

ACP-401A

ACG032L3NVBP

ATP-206HA(VB)

E4 070N1 LEBE

"ACF090N4IRBP機封

"

3GR45×4C2

3GR70*2W2

HSG120*4-42

3GBW45*3-46

3G55*4-36

ACG060N7NVBP
