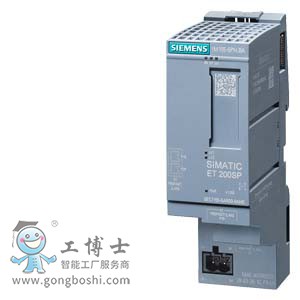

6ES7155-6AR00-0AN0 SIMATIC ET 200SP， PROFINET 接口模塊 IM155-6PN High Speed ***多 30 個周邊模塊， 0.125ms 時鐘同步運行 多功能熱插拔， 包括服務器模塊

一般信息 產品類型標志 IM 155-6 PN 基礎型 硬件功能狀態 FS04 以上版本 固件版本   ● 可更新固件 是的 產品功能 ● I&M 數據 是的; I&M0 至 I&M3 ● 運行期間更換模塊（熱插拔） 是的; 單個熱插拔 ● 時鐘同步模式 不 附帶程序包的 ● STEP 7 TIA 端口，可組態 / 已集成，自版本 V13 SP1 ● STEP 7 可組態/ 已集成，自版本 V5.5 SP4 以上 ● PROFINET 版本 GSD 版 / GSD 修訂版以上 v2.3 / - 配置控制 通過數據組 是的 電源電壓 額定值 (DC) 24 V 允許范圍，下限 (DC) 19.2 V 允許范圍，上限 (DC) 28.8 V 反極性保護 是的 電源和電壓斷路跨接 ● 停電/斷電跨接時間 5 ms 輸入電流 耗用電流，***大值 300 mA I²t 0.09 A²·s 功率損失 功率損失，典型值 1.8 W 地址范圍 每個模塊的地址空間 ● 每個模塊的地址空間，***大值 32 byte; 每個輸入端 / 輸出端 每個站點的地址空間 ● 每個站點的地址空間，***大值 32 byte; 每個輸入端 / 輸出端 硬件擴展 組件載體 ● 可操作 ET 200SP 模塊數量，***大 12 ● 可操作 ET 200AL 模塊數量，***大 0 接口 PROFINET 接口數量 1; 2 個端口（交換機） 1. 接口 物理接口 ● RJ 45（以太網） 是的; 2 個集成 RJ45 端口 ● 端口數量 2 ● 集成開關 是的 ● BusAdapter (PROFINET) 不 協議 ● PROFINET IO 設備 是的 ● 開放式 IE 通訊 是的 ● 氣液冗余 是的; PROFINET MRP 物理接口 RJ 45（以太網） ● 傳輸模式 PROFINET，100 Mbit/s，全雙工(100BASE-TX) ● 10 Mbit/s 不 ● 100 Mbit/s 是的; PROFINET，100 Mbit/s，全雙工(100BASE-TX) ● 自動協商 是的 ● 自動交叉 是的 協議 PROFINET IO 設備 服務 — IRT 不 — PROFIenergy 不 — 按優先級啟動 不 — 共享設備 不 冗余模式 ● PROFINET 系統冗余 (S2) 不 氣液冗余 — MRP 是的 — MRPD 不 開放式 IE 通訊 ● TCP/IP 是的 ● SNMP 是的 ● LLDP 是的 等時模式 等距離 不 報警/診斷/狀態信息 狀態顯示 是的 報警 是的 診斷功能 是的 診斷顯示 LED ● RUN LED 是的; 綠色 LED ● ERROR LED 是的; 紅色 LED ● MAINT LED 是的; 黃色 LED ● 電源電壓監控 (PWR-LED) 是的; 綠色 PWR-LED ● LINK TX/RX 連接顯示 是的; BusAdapter上 2 個綠色的 Link LED 電位隔離 在背板總線和電子元件之間 不 在 PROFINET 和所有其他電路之間 是的 在電源和所有其他電路之間 不 標準、許可、證書 網絡負載等級 2 環境要求 運行中的環境溫度 ● 水平安裝，***小值 -30 °C ● 水平安裝，***大值 60 °C ● 垂直安裝，***小值 -30 °C ● 垂直安裝，***大值 50 °C 參考海平面的運行高度 ● ***大海拔安裝高度 5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 連接技術 / 標題 ET 連接 ● 通過 BU/BA 發送 不 尺寸 寬度 35 mm 高度 117 mm 深度 74 mm 重量 重量，約 125 g
