RMVS1-12kV系列戶內高壓真空斷路器

概述

上聯(lián)牌RMVS1(即ZN63A)真空斷路器是戶內高壓開關設備，它符合GB1984《高壓交流斷路器》、DL/T403《12~40.5kV高壓真空斷路器訂貨技術條件》、JB3855《3.6~40.5kV戶內交流高壓真空斷路器》以及IEC62271-100：2001《高壓交流斷路器》等標準的規(guī)定。在正常使用條件下，只要在斷路器的技術參數范圍內，它就可以保證安全、可靠地運行于相應電壓等級的電網中。該產品可在工作電流范圍內進行頻繁的操作或多次開斷短路電流；機械壽命可高達20,000次，滿容量短路電流開斷次數可達50次。RMVS1真空斷路器適于重合閘操作并有極高的操作可靠性與使用壽命。它在開關柜內的安裝形式既可以是固定式，也可以是可抽出式，還可安裝在框架上使用。

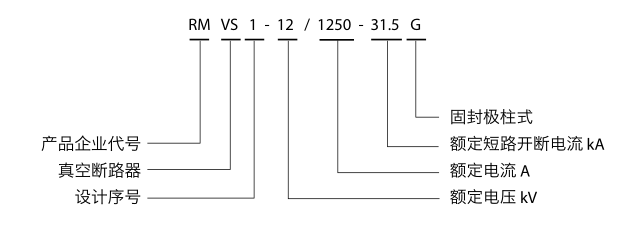

注：G表示固封極柱式，當缺省時為非固封極柱式

正常使用條件

環(huán)境溫度：***高溫度+40C；***低溫度-15C。

相對濕度：***大日平均相對濕度95%；***大月平均相對濕度90%。

海拔高度：***高1000m。

周圍空氣沒有明顯地受到塵埃、煙霧、腐蝕性和可燃性氣體、蒸汽和鹽霧的污染。

產品特點

按GB1984***新國家標準通過了國家高壓電器質量監(jiān)督檢測中心全部型式試驗�；�本短路電流開斷（即電壽命考核）次數達274次。在預期的短路電流開斷次數期間，不需維修（31.5kA ，E2級）。在容性電流開斷過程中具有非常低的重擊穿概率（C2級）可進行免維護頻繁操作，機械壽命M2級：20,000次（40~50kA 10,000次）。在保證脫扣功的前提下，間接式過流脫扣線圈阻抗為2.5Ω（動鐵芯在初始非吸合位置），與去分流式過流保護線路相匹配。
