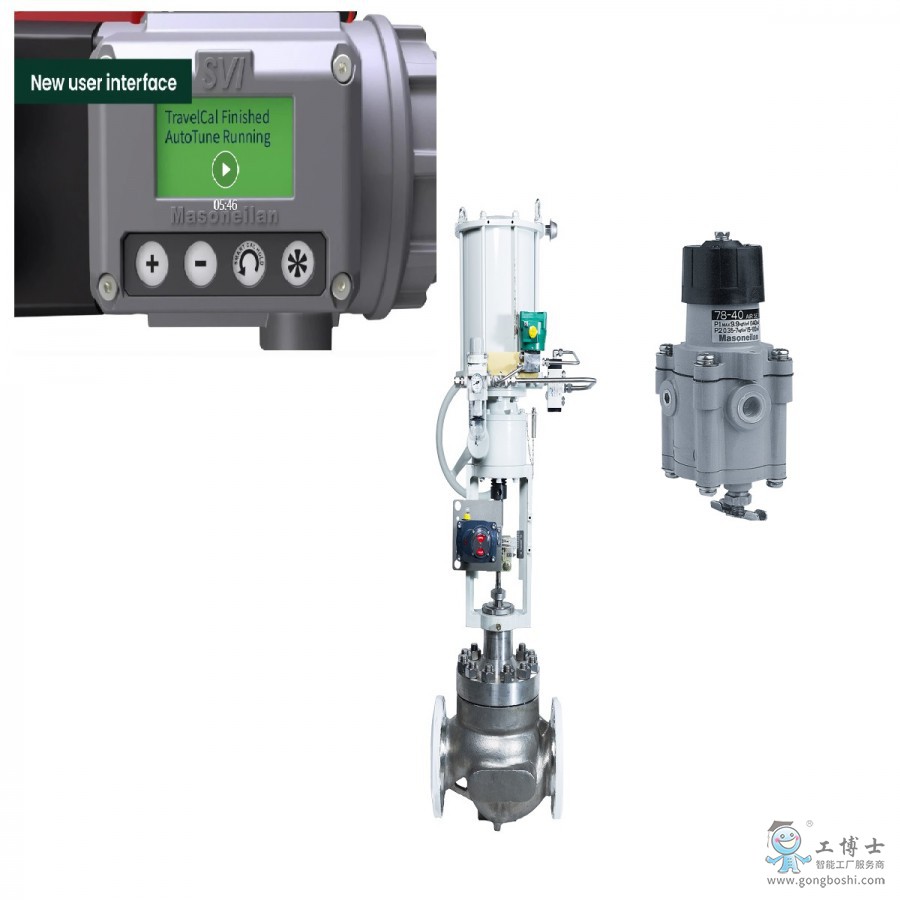

HCP-10000套筒導向型單座調節閥在閥塞或套筒上使用了高性能的密封環。閥體結構緊湊，設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC60534-2-1-2011標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥泄漏量符合ANSI FCI 70-2-2013標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。適用于控制各種高溫、低溫的高壓流體。

主要參數
1、使用溫度：常溫型（P）：－45～＋250℃、伸長 I 型（EI）：＋250～＋566℃、伸長 II 型（EII）：－100～－45℃
2、公稱壓力：Class 150、300、600、900、1500、2500；PN16、20、25、40、50、63、100、110、150、160、220、250、260、320、420
3、公稱通徑：DN32~600

產品特點
1、使用平衡式閥塞減小閥前后壓差造成的不平衡力，閥塞和閥座密封面可堆焊硬質合金，抗沖刷、耐磨性能好。
2、閥內件采用三段式設計，提高加工精度，內件互換性高。
3、窗口采用CAE流量仿真分析，保證流量調節精度。
4、填料采用碟簧動態加載結構，密封性能好，耐磨性強，使用壽命高。
5、閥體流道、壁厚采用CAE結構強度分析，在滿足***小壁厚的設計要求及設計強度下，盡量降低重量節約成本，經濟性高。
