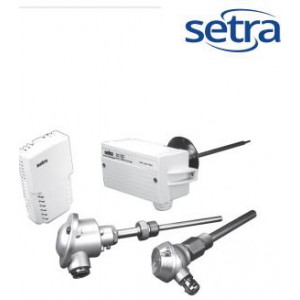

Setra美國西特STC溫度傳感器   STC.pdf

西特Setra的溫度傳感器和變送器(STC)系列產品用來測量各種氣體和液體的溫度。STC使用高穩定的鉑電阻作為敏感元件，結合多年的溫度傳感器設計制造經驗，專門為HVAC行業設計的。為了延長產品的使用壽命，STC系列產品采用IP65的防護等級，克服了現有產品由于潮濕導致過早失效的缺陷；同時，STC系列產品采用模塊式設計，降低了客戶的使用成本。STC系列產品具有墻面安裝型，風管安裝型，水管安裝型等多種安裝方式，以適應各種安裝環境。STC系列產品提供多種電氣輸出方式，包括電阻輸出和4-20mA電流輸出，以滿足不同客戶的要求。STC系列產品的推出，保證了西特為用戶提供更好的一站式服務。
Setra美國福迪威西特STC溫度傳感器優勢
出色的性能

采用高質量的工業A級Pt100和Pt1000鉑電阻敏感元件，結合先進的制造工藝，不僅保證產品具有出色的長期穩定性；同時保證產品具有很高的測量精度.

使用和維護成本低
提供多種安裝方式，便于在各種場合安裝，并提供相應的安裝附件，縮短安裝時間，降低安裝成本；同時使用了可拆卸設計，降低了客戶的維護成本；
堅固耐用

使用鋁合金殼體，防護等級為IP65，不僅提高了產品的抗干擾能力，在保證產品結實耐用的同時，克服了潮濕引起的傳感器過早失效，從而延長使用壽命；
應用范圍廣產品提供多種電氣輸出以適應各種用戶的要求；同時可根據客戶的實際要求提供個性化產品。
典型應用
●空調送風，回風和排風溫度測量
●房間溫度測量
●制冷系統冷卻水、冷凍水溫度測量
●熱交換系統一次水、二次水溫度測量
特點
■高精度、高穩定性
■Ji性反接保護
■簡易的現場安裝
■IP65的防潮設計
■抗電磁輻射
■阻燃
■符合CE和RoHS標準
■依客戶要求靈活配置

技術參數

傳感元件PT1000（ClassA,DINEN60751）385鉑電阻曲線（其余可根據客戶需要選擇）;PT100（IEC751ClassA）385鉑電阻曲線（其余可根據客戶需要選擇）;

參考點電阻值0℃對應1000Ω;0℃對應100Ω;

測溫范圍-40℃至200℃;-40℃至200℃;

精度在20℃時±0.2℃;（鉑電阻輸出）;≤±0.5%滿量程;（4-20mA，兩線制）;≤±1%滿量程;（0-5VDC和0-10VDC，三線制）;

物理描述

機殼材料墻面安裝型,ABS94-V0;風管安裝型,聚碳酸酯94-V0;水管安裝型（無接線盒）,鋁合金;水管安裝型（帶接線盒）,鋁合金;保護管,不銹鋼304SS;活動法蘭盤,碳素鋼鍍鎳;尺寸,參見外形圖

電氣參數

負載電阻（僅限電流）RL=（電源電-10）/0.02Ω

接線保護反向連接保護

電氣連接參考電氣連接圖

電流消耗大30mA,兩線制;大30mA,三線制;

信號輸出PT1000Ω和PT100Ω，直接連接；4-20mA，兩線制連接；0-5VDC和0-10VDC，三線制連接

電源電壓10-30Vdc,4-20mA;15-30Vdc,0-5VDC;15-30Vdc,0-10VDC

負載電阻（僅限電壓）RL≥10kΩ

環境參數

存儲溫度-40℃至100℃,電阻輸出（墻裝式-40℃至85℃）;-40℃至80℃,4-20mA/0-5VDC/0-10VDC;

大可承受介質溫度260℃（墻裝式85℃）

防潮性能IP65

電氣工作溫度（接線盒）-40℃至100℃,電阻輸出;0℃至70℃,4-20mA/0-5VDC/0-10VDC;

可燃性等級94-V0
