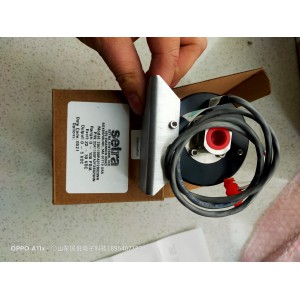

Setra西特204D高精度差壓傳感器/變送器   204D資料.jpg
2041025PD2F2B02WNN
2041050PD2F2B02WNN 2041100PD2F2B02WNN 2041250PD2F2B02WNN
2041500PD2F2B02WNN,204110CPD2F2B02WNN,204130CPD2F2B02WNN

2041050PD2F2C02WNN 2041100PD2F2C02WNN 2041250PD2F2C02WNN

0~25 psid 到0-10000 psid
0~ 到± 10psid到 0~± 500psid
正壓 ；液體 ；參考壓力 ；干燥的非腐蝕性氣體 ▲
Model 204D 是為***測量與 17-4PH 不銹鋼相容的液體
和氣體壓力而設計的高精度差壓傳感器，具有高驅動輸出
信號，良好的穩定性和快速動態響應等特性 ；是應用于工業，實驗室，航空航天應用通用高精度壓。測量·科研試驗及測量·真空系統·功率計
·工程測試單元

等眾多領域需要高精度測量的理想
產品。
Model 204D 可以對由環境溫度變化產生的零點漂移和滿
程漂移進行溫度補償。
Setra 獨特的輸出電路可以提供高驅動直流信號輸出，而
不需要另外附加信號調節器。
Setra 的磚利技術 - 可變電容傳感技術使其結構設計極為簡
潔，一片 17-4PH 不銹鋼壓力敏感元件和一個絕緣電極組
成了一個可變電容。隨著壓力增加，電容減少。 Setra 獨
特的電路檢測電容的變化并將其轉換成直流信號。

特性
·預熱快
·輸出 5VDC 或者 ±2.5VDC
·0.02%FS 非可重復性
·0.08%FS 滯后
·0.07%FS 非線性
·溫度影響小
·輸出噪聲低
·快速響應時間小于 1 毫秒
·不銹鋼敏感元件
·靜壓影響小

Setra   204D西特204D差壓傳感器的性能參數

精度±0.11%FS/±0.22%FS/±0.14%FS

非線性±0.07%FS/±0.20%FS/±0.10%FS

遲滯0.08%FS/0.08%FS/0.10%FS

非重復性0.02%FS/0.02%FS/0.02%FS

加速度影響<0.05psig(僅對壓力端口軸方向)

預熱漂移0.5%(總);恒溫下5分鐘后的剩余漂移為0.1%

靜壓影響零點漂移±0.1%FS/100psig(參考壓力)

FS壓力引起的體積增加5x10-5立方英尺

Setra   204D西特204D的溫度影響

補償范圍-1～+65℃(+30～+150℉)

零點漂移0.09%FS/50℃(1.0%FS/100℉)

量程漂移0.09%FS/50℃(1.0%FS/100℉)

環境參數

工作溫度-18～79℃(0～175℉)

存儲溫度-55～121℃(-65～250℉)

振動2g(5～500HZ)

加速度10g

沖擊50g

電壓輸出Model204D西特SETRA   差壓傳感器

電路4線(+Exc,-Exc,+Out,-Out)

激勵電壓22-30VDC,誤接線保護

輸出0-5VDC***(單量程),±2.5VDC***(雙量程)

輸出阻抗10Ω

輸出噪聲<100微伏均方根值(0－10KHZ)

零點調整殼體內調節或外部遠程調節(客戶提供10KΩ電位計接到傳感器電纜的遠程零接線端)

量程調整殼體內可調或外部遠程調節(特選642)

電流損耗10mA(0.25W)

Setra   204D西特204D的物理參數

電氣連接2英尺多芯電纜

正壓接口1/4"-18NPT內螺紋

參考壓接口1/8"-27NPT內螺紋

重量(約)10盎司

壓力介質

正壓與17-4PH不銹鋼相容的氣體或液體

參考壓力干燥潔凈的空氣或非腐蝕性氣體
