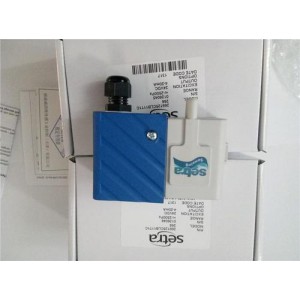

Setra西特266 c266微差壓傳感器變送器  資料 　  266.pdf
應用

　　· 暖通空調（HVAC）·能源管理系統·VAV 及風扇控制·環境污染控制·靜態管路和潔凈間壓力·煙霧罩控制·烘箱增壓及爐通風控制

　　Model 266 是專門為那些成本有限，但依然追求高質量的用戶定制開發。 266 壓力傳感器檢測差壓或表壓壓力，并把該壓差轉換為比例的電輸出。具有 0~5VDC, 0~10VDC或 4~20mA 高電平輸出，用于樓宇能源系統管理系統。該傳感器能夠測量樓宇增壓和空氣流動控制所需要的壓力和流量。

　　性能更佳

　　Model 266 系列壓力傳感器可提供低至 0~±25Pa 高至0~5000Pa 的量程。靜態精度在常溫下為 1%Fs，溫度補償范圍是 -18~+65℃，在溫度補償范圍外的熱漂移小于+0.06%FS/ ℃。

　　的電容技術

　　Model 266 采用全不銹鋼氬弧焊敏感元件。張力不銹鋼膜片和一個固定電極構成一個可變電容。正壓使膜片向電極移動電容值增大，減小壓力，膜片則遠離固定電極。電容的這種變化通過 Setra 獨特的電子電路檢測并轉變?yōu)榫�性直流信號。氬弧焊張力敏感元件允許在任何方向有 69KPa 的過壓而不損壞，另外敏的各部分具有良好的熱匹配系數。改善了傳感器的溫度特性和長期穩定性。HVAC 行業性價比更高對于 HVAC 行業的客戶來說， Model266 可以讓客戶在支付

　　較格同時，依然享受到 Setra 產品的高品質

　　特性

　　·24VDC 和 24VAC 激勵

　　·0~5VDC， 0~10VDC 及 4~20mA 高電平模擬輸出與所有的能

　　源管理系統兼容

　　·誤接線全保護

　　·內部調整電路允許使用非穩壓電源

　　·1% 的精度提高了 VAV 系統的性能

　　·阻燃外殼（UL94V-0 認證）

　　性能參數

　　Model266 性能規范 標準型

　　精度（恒溫下） 1 ±1.0%FS

　　非線性（擬合直線） ±0.98%FS

　　遲滯 ±0.10%FS

　　非重復性 ±0.05%FS

　　溫度影響 2

　　補償范圍 -18~+65℃

　　零點 / 滿程偏移 %FS/℃ ±0.06

　　線性壓力 69 kpa

　　過載 量程 過載能力

　　<250 Pa

　　250Pa~625 Pa

　　>625 Pa

　　14 kPa

　　35 kPa

　　69 kPa

　　預熱漂移 ± 0.1%FS

　　安裝位置影響 3

　　范圍 零點偏移（%FS/G）

　　0~250 Pa

　　0~1.3 kPa

　　0~7.5 kPa

　　0.60

　　0.14

　　0.06

　　電氣參數（電壓）

　　電路 3 線（EXC， OUT， COM）

　　激勵 / 輸出 5 12~30 VDC/ VAC/ 0~10VDC 6

　　9~30 VDC/ VAC/ 0~5VDC 6

　　零壓時的雙向輸出 2.5VDC（±50mV）

　　輸出阻抗 100Ω

　　物理參數

　　殼體 填充玻璃纖維的聚酯（UL94 V-0 認證）

　　電氣連接 螺絲接線柱

　　壓力接口 6.2mm

　　重量 150g

　　環境參數

　　工作溫度 4 -18~65℃

　　儲存溫度 -40~85℃

　　壓力介質

　　用于空氣或類似的非導電氣體

　　訂購指南

　　外形尺寸

　　1. 為非線性、遲滯、非重復性的 RSS 值（方和根）

　　2. 產品在 21℃進行標定，溫度影響誤差從此數據得來

　　3. 產品在工廠標定時將膜片垂直放置，處于 0g 影響

　　4. 工作溫度限制僅對電子器件而言，壓力介質溫度可以更高或更低

　　5. 采用 50KΩ 負載進行標定，可在負載 ≥ 50KΩ 時工作

　　6. 零點 ( 滿量程）輸出：廠家設定在 ± 50 mV

　　7. 工廠標定時采用 250Ω 負載， 24VDC 電源

　　8. 零點輸出（滿量程）：廠家設定在 ± 0.16mA

　　電氣參數（電流）

　　電路 2 線

　　輸出 7 4~20 mA 8

　　零壓時的雙向輸出 12 mA

　　電氣負載 0~800Ω

　　供電電壓（VDC） 9+0.02×（接收器附加導線電阻）

　　供電電壓（VDC） 30+0.004×（接收器附加導線電阻）
