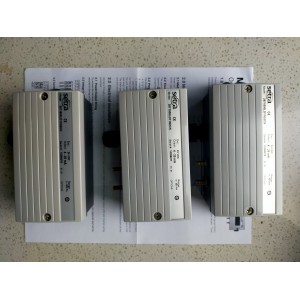

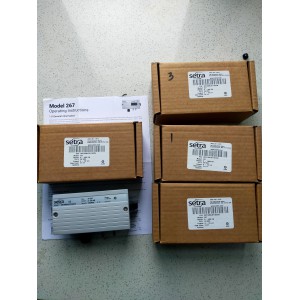

267系列 微差壓變送器/壓差傳感器 Setra西特原裝 Setra西特267資料
267.pdf
Model 267 是Setra 可配置性的多量程低微差壓傳感器，精度達±0.25%、0.5% 和±1% FS，壓力范圍從0.1” W.C. 到100” W.C Model 267 采用堅固的NEMA 4 級別外殼，帶可選的壓力探頭，可降低安裝和材料成本。它還帶有可選的LCD 顯示器，±0.5% 的標準精度使得它非常適合具有高精度要求的醫藥應用。
特性
·測量范圍可達25pa~7000Pa
·3.5 時的LCD 數字顯示，
·精度可達到±0.5%FS、±0.25%FS（特選）
·NEMA4 外殼
·PG-9，PG-13.5 電纜夾，以及導管接口
·全套靜態壓力探針
·24 VAC / 或 24 VDC 激勵
·滿足CE 標準
應用
·暖通空調（HVAC）
·能源管理系統
·V 及風扇控制
·環境污染控制
·潔凈工程
·烘箱增壓及爐通風控制
·天然氣、煤氣管網監控
·井下通風監測
·醫療儀器及設備
產品參數
267系列 微差壓變送器/壓差傳感器 Setra西特原裝
|
性能參數
|
標準
|
特選
|
特選
|
|
精度RSS*（恒溫下）
|
±1.0%FS
|
±0.4%FS
|
±0.25%FS
|
|
非線性（擬合直線）
|
±0.98%FS
|
±0.33%FS
|
±0.22%FS
|
|
遲滯
|
0.1%FS
|
0.1%FS
|
0.1%FS
|
|
非重復性
|
0.05%FS
|
0.05%FS
|
0.05%FS
|
|
溫度影響補償范圍
|
+5 ~ +65℃
|
|
|
|
零點/ 滿程偏移
|
±0.06%FS/℃
|
|
|
|
線性壓力
|
10Ps i
|
|
|
|
過載
|
正負向均為 10Ps i
|
|
|
|
預熱漂移
|
±0.1%FS
|
|
|
|
安裝位置影響
�。óa品在工廠標定時將膜片垂直放置）
|
范圍
|
零點偏移(%FS/G)
|
|
0-0.5in.0WC
|
0.6
|
|
0-1.0in.0WC
|
0.50
|
|
0-2.5in.0WC
|
0.22
|
|
0-5.0in.0WC
|
0.14
|
* RSS ：非線性、遲滯、非重復性的方和根
環境和機械參數
|
工作溫度
|
-18~+65℃
|
|
存放溫度
|
-54~+82℃
|
|
電氣連接
|
PG-9 或PG-13.5PG-9 或PG-13.5 電纜鎖緊裝置或1/2” 導線口
|
|
壓力連接
|
用于1/4" 軟管連接的 3/16" 塔形壓力接頭
|
|
輸出調節
|
零點和滿量程調整可在殼體內部進行
|
|
顯示
|
3-1/2” 數字顯示
|
|
壓力介質
|
空氣或類似的非導電氣體
|
|
殼體
|
具有IP65/NEMA-4 防護等級，填充玻璃聚碳
酸脂塑料( 阻燃等級：UL94V-0）
|
|
重量
|
255g (9 盎司）, 9.5 盎司( 帶靜態探頭的
267）
|
|
安裝
|
帶2 個ф 4.5 安裝護耳
|
電氣參數（電壓型）
|
電路
|
3 線
|
|
激勵
|
9~30VAC/12~42VDC（0~5VDC 輸出）；
12~30VAC/13~42VDC（0~10VDC 輸出）
|
|
輸出 *
|
0~5VDC/0~10VDC
|
|
雙向產品的零壓輸出
|
