| 產品類型名稱 |
PROFIBUS FC 標準電纜 GP |
| 產品描述 |
標準總線電纜（2 芯），按米銷售，未裝配 |
 |
PROFIBUS FC 標準電纜 GP， 2 芯總線，屏 蔽， 特殊結構用于 快速安裝，供貨單位： ***大 1000m， ***小訂貨量 20m 按米銷售。 |
| 應用適宜性 |
快速安裝時用來固定鋪設的特殊結構標準電纜 |
| 導線名稱 |
02YSY（ST）CY 1x2x0.64/2.55-150 VI KF 40 FR |
| 電氣數據 |
| 單位長度阻尼量 |
|
| ● 9.6 kHz 時 / ***大值 |
0.0025 dB/m |
| ● 38.4 kHz 時 / ***大值 |
0.004 dB/m |
| ● 4 MHz 時 / ***大值 |
0.022 dB/m |
| ● 16 MHz 時 / ***大值 |
0.042 dB/m |
| 波阻 |
|
| ● 額定值 |
150 |
| ● 9.6 kHz 時 |
270 |
| ● 38.4 kHz 時 |
185 |
| ● 3 MHz ... 20 MHz 時 |
150 |
| |
|
| 單位長度的回路電阻 / ***大值 |
110 m/m |
| 單位長度的屏蔽電阻 / ***大值 |
9.5 /km |
| 單位長度電容 / 1 kHz 時 |
28.5 pF/m |
| 工作電壓 |
|
| ● 有 效值 |
100 V |
| 機械參數 |
| 電線數量 |
2 |

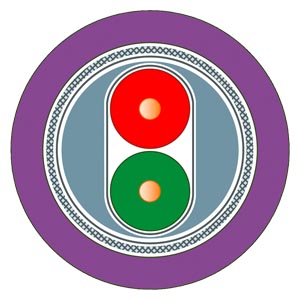

| 屏 蔽層規格 |
重疊的鋁膠合箔，包裹鍍錫銅線制成的屏 蔽編織層 |
| 電氣連接規格 / FastConnect |
是的 |
| 外徑 |
|
| ● 內導體 |
0.65 mm |
| ● 芯線絕緣 |
2.55 mm |
| ● 電纜內部護套 |
5.4 mm |
| ● 電纜護套的 |
8 mm |
| 外徑的對稱公差 / 電纜護套的 |
0.4 mm |
| 材料 |
|
| ● 芯線絕緣 |
聚乙烯 (PE) |
| ● 電纜內部護套 |
PVC |
| ● 電纜護套的 |
PVC |
| 顏色 |
|
| ● 數據線的芯線絕緣 |
紅色/綠色 |
| ● 電纜護套的 |
紫色 |
| 彎曲半徑 |
|
| ● 一次性彎曲時 / 許可***小值 |
37.5 mm |
| ● 多次彎曲時 / 許可***小值 |
75 mm |
| 拉力負荷 / ***大值 |
100 N |
| 單位長度重量 |
78 kg/km |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-40 ... +75 °C |
| ● 存放期間 |
-40 ... +75 °C |
| ● 運輸期間 |
-40 ... +75 °C |
| ● 安裝時 |
-40 ... +75 °C |
| ● 備注 |
20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查 |
| 燃燒性能等級 / 符合 EN 13501-6 |
Eca |
| 耐化學性 |
|
| ● 抵抗石油 |
耐油性符合 IEC 60811-2-1 (4 h / 70°C) |
| ● 防油脂 |
耐抗力受條件影響 |
| ● 防水 |
耐抗力受條件影響 |
| 放射折射性 / 抵抗 UV 射線 |
耐抗力 |
| 產品特點，產品功能，產品組件 / 常規 |
| 產品特點 |
|
| ● 無鹵素 |
不 |
| ● 不含硅 |
是的 |
| 標準，規格，許可 |
| UL/ETL 列表 / 300 V Rating |
是的; c(ETL)us，CMG / (ETL)us CL3 / Sun Res |
| UL/ETL 規格 / 600 V Rating |
是的; cRUus AWM 21694 AWM I A/B 60°C 600V FT2 |
| 資格證明 |
|
| ● EAC 許可 |
是的 |
| ● CE標識 |
是的 |
| ● UL 許可證 |
是的 |
| ● 與 RoHS 一致 |
是的 |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
不 |
| ● Bureau Veritas (BV) |
不 |
| ● Det Norske Veritas (DNV) |
不 |
| ● Germ anischer Lloyd (GL) |
不 |
| ● Lloyds Register of Shipping (LRS) |
不 |
| ● Nippon Kaiji Kyokai (NK) |
不 |
| ● Polski Rejestr Statkow (PRS) |
不 |
| 參考標示 |
|
| ● 符合 IEC 81346-2:2009 |
WG |
| ● 符合 IEC 81346-2:2019 |
WGB |
| |
