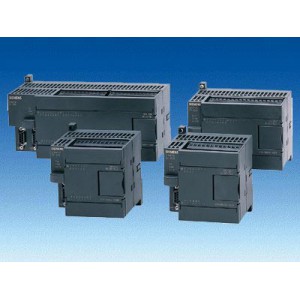

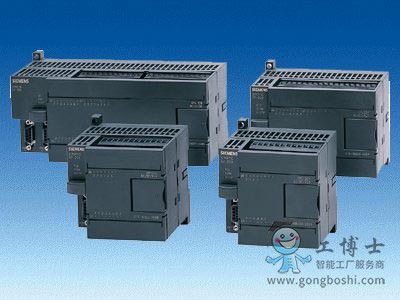

***備件*** SIMATIC S7-200,CPU 221 緊湊型設備,DC Stromvers. 6 DE DC/4 DA DC 4 KB Progr./2 KB 數據 | |
| 電源電壓 | ||
| 額定值 (DC) | ||
| ● DC 24 V | 是 | |
| 負載電壓 L+ | ||
| ● 額定值 (DC) | 24 V | |
| ● 允許范圍，下限 (DC) | 20.4 V | |
| ● 允許范圍，上限 (DC) | 28.8 V | |
| 輸入電流 | ||
| 接通電流，***大值 | 10 A; 28.8 V 時 | |
| 來自電源電壓 L+，***大值 | 900 mA; 80 至 900 mA | |
| 傳感器供電 | ||
| 24 V 傳感器供電 | ||
| ● 24 V | 是; 允許范圍：15.4 至 28.8 V | |
| ● 短路保護 | 是; 電子的，在 600 mA 時 | |
| ● 輸出電流，***大值 | 180 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 3 W | |
| 存儲器 | ||
| 存儲器模塊數量（可選） | 1; 插拔式存儲器模塊，內容與集成 EEPROM 一致 | |
| 工作存儲器 | ||
| ● 集成（用于程序） | 4 kbyte | |
| ● 集成（用于數據） | 2 kbyte | |
| 緩沖 | ||
| ● 存在 | 是; 程序：整個程序位于集成 EEPROM 中，免維護，可通過 CPU 編程；數據：整個從 PG/PC 下載的 DB 1 位于集成 EEPROM 中，免維護，DB 1 的即時數值位于 RAM 中，剩余標記、計時器、計數器等通過高效電容器免維護；可選擇用于長時間緩沖的電池 | |
| 蓄電池 | ||
| 緩沖器電池 | ||
| ● 緩沖器時間，***大值 | 50 h; （40 °C 下至少 8 小時）；200 天（典型值）附帶可選擇的電池模塊 | |
| CPU-處理時間 | ||
| 對于位運算，***大值 | 0.37 µs | |
| 計數器、定時器及其剩磁 | ||
| S7 計數器 | ||
| ● 數量 | 256 | |
| 剩磁 | ||
| — 可調整 | 是; 關于高效電容器或電池 | |
| — 下限 | 1 | |
| — 上限 | 256 | |
| 計數范圍 | ||
| — 下限 | 0 | |
| — 上限 | 32 767 | |
| S7 時間 | ||
| ● 數量 | 256 | |
| 剩磁 | ||
| — 可調整 | 是; 關于高效電容器或電池 | |
| — 上限 | 65 | |
| 時間范圍 | ||
| — 下限 | 1 ms | |
| — 上限 | 54 min; 4 個計時器：1 ms 至 30 s；16 個計時器：10 ms 至 5 min；236 個計時器：100 ms 至 54 min | |
| 數據范圍及其剩磁 | ||
| 標記 | ||
| ● 數量，***大值 | 32 byte | |
| ● 存在剩磁 | 是; M 0.0 至 M 31.7 | |
| ● 在帶電池的情況下保留 | 0 至 255，關于高效電容器或電池，可調整 | |
| ● 在不帶電池的情況下保留 | 0 至 112 在 EEPROM 中，可調整 | |
| 硬件擴展 | ||
| 可連接的編程設備/PC | SIMATIC PG/PC，標準 PC | |
| 數字輸入 | ||
| 數字輸入端數量 | 6; 集成 | |
| 源型輸入/漏性輸入 | 是; 可選擇，每組 | |
| 輸入電壓 | ||
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | 0 至 5 V | |
| ● 對于信號“1” | ***小值 15 V | |
| 輸入電流 | ||
| ● 對于信號“1”，典型值 | 4 mA | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 對于標準輸入端 | ||
| — 可參數化 | 是; 全部 | |
| — 從“0”到“1”時，***小值 | 0.2 ms | |
| — 從“0”到“1”時，***大值 | 12.8 ms | |
| 對于報警輸入端 | ||
| — 可參數化 | 是; E 0.0 至 E 0.3 | |
| 用于技術功能 | ||
| — 可參數化 | 是; （E 0.0 至 E 0.5）30 kHz | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m; 標準入口： 500 m，快速計數器： 50 m | |
| ● 未屏蔽，***大值 | 300 m; 不用于高速信號 | |
| 數字輸出 | ||
| 數字輸出端數量 | 4; 晶體管 | |
| 短路保護 | 否; 外部預設 | |
| 感應式關閉電壓的限制 | 1 W | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的***大值 | 0.75 A | |
| ● 照明負載時的***大值 | 5 W | |
| 輸出電壓 | ||
| ● 對于信號 “1”，***小值 | DC 20 V | |
| 輸出電流 | ||
| ● 對于信號“1”的額定值 | 750 mA | |
| ● 針對信號“0”的剩余電流，***大值 | 0.1 mA | |
| 電阻負載時的輸出延遲 | ||
| ● 從 “0” 到“1”，***大值 | 15 µs; 標準輸出，***大值（A 0.2 至 A 0.3）15 µs；脈沖輸出，***大值（A 0.0 至 A 0.1）2 µs | |
| ● 從 ”1” 到“0”，***大值 | 100 µs; 標準輸出，***大值（A 0.2 至 A 0.3）100 µs；脈沖輸出，***大值（A 0.0 至 A 0.1）10 µs | |
| 兩個輸出端并聯 | ||
| ● 用于增加功率 | 是 | |
| 開關頻率 | ||
| ● 電阻負載的脈沖輸出端，***大值 | 20 kHz; A 0.0 至 A 0.1 | |
| 輸出端的總電流（每組） | ||
| 所有安裝位置 | ||
| — ***高可達 40 ℃，***大值 | 3 A | |
| 水平安裝位置 | ||
| — ***高可達 55 ℃，***大值 | 3 A | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 150 m | |
| 模擬輸入 | ||
| 模擬電位計數量 | 1; 模擬電位計；分辨率 8 位 | |
| 傳感器 | ||
| 可連接傳感器 | ||
| ● 雙線傳感器 | 是 | |
| — 允許的閉路電流（雙線傳感器） ***大值 | 1 mA | |
| 1. 接口 | ||
| 接口類型 | 集成 RS 485 接口 | |
| 物理組成 | RS 485 | |
| 協議 | ||
| ● MPI | 是; 作為 MPI 從站，用于和 MPI 主站的數據交換（S7-300/S7-400-CPU、OP、TD、按鈕式面板）；S7-200 內部 CPU/CPU 通訊在 MPI 網絡中可能受限；傳輸速率 19.2/187.5 kbit/s | |
| ● PPI | 是; 附帶 PPI 協議，用于編程功能、HMI 功能 (TD 200,OP)，S7200內部CPU/CPU通訊；傳輸速率 9.6/19.2/187.5 kbit/s | |
| ● 串行數據交換 | 是; 作為可自由編程的接口，使用附帶 ASCII 協議波特率的外部設備用于串聯數據交換： 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbps；PC/PPI 電纜也可用作 RS 232/RS 485 變換器 | |
| MPI | ||
| ● 傳輸速率，***小值 | 19.2 kbit/s | |
| ● 傳輸速率，***大值 | 187.5 kbit/s | |
| 集成功能 | ||
| 計數器數量 | 4; 快速計數器（每 30 kHz），32 位（包括符號），可用作正向或反向計數器或用于連接 2 個附帶 2 個旋轉 90° 的脈沖序列的增量編碼器（***大 20 kHz（A/B）計數器）；釋放和復位輸入可參數化；當達到額定值時有中斷可能（包括任意內容的子程序的調用）；轉換計數方向等 | |
| 計數頻率（計數器），***大值 | 30 kHz | |
| 報警輸入端的數量 | 4; 4 個上升脈沖和/或 4 個下降脈沖 | |
| 脈沖輸出端的數量 | 2; 快速輸出端，20 kHz，有中斷可能；脈沖波長和頻率可調制 | |
| 極限頻率（脈沖） | 20 kHz | |
| 電位隔離 | ||
| 數字輸入電位隔離 | ||
| ● 在通道之間 | 是 | |
| ● 在通道之間，分組點數 | 2 和 4 | |
| 數字輸出電位隔離 | ||
| ● 在通道之間 | 是; 光電耦合器 | |
| ● 在通道之間，分組點數 | 4 | |
| 允許的電位差 | ||
| 在不同電路之間 | DC 500 V 在 DC 24 V 和 DC 5 V 之間 | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 水平安裝，***小值 | 0 °C | |
| ● 水平安裝，***大值 | 55 °C | |
| ● 垂直安裝，***小值 | 0 °C | |
| ● 垂直安裝，***大值 | 45 °C | |
| 氣壓符合 IEC 60068-2-13 標準要求 | ||
| ● 允許范圍，下限 | 860 hPa | |
| ● 允許范圍，上限 | 1 080 hPa | |
| 相對空氣濕度 | ||
| ● 操作，***小值 | 5 % | |
| ● 操作，***大值 | 95 %; RH 應力強度 2 符合 IEC 1131-2 | |
| 組態 | ||
| 編程 | ||
| ● 操作備用裝置 | 二進制運算、比較運算、時間運算、計數運算、時鐘運算、傳輸運算、表格運算、邏輯運算、移動和旋轉運算、轉換運算、程序控制運算、中斷和通訊運算、堆疊運算、固定點運算、浮點運算、數字功能 | |
| ● 程序編輯 | 自由循環 (OB 1)，報警控制，時間控制（1 至 255 ms） | |
| ● 程序組織 | 1 OB，1 DB，1 SDB 子程序有/無參數傳輸 | |
| ● 子程序數量，***大值 | 64 | |
| 編程語言 | ||
| — KOP | 是 | |
| — FUP | 是 | |
| — AWL | 是 | |
| 技術保護 | ||
| ● 用戶程序保護/密碼保護 | 是; 3 級密碼保護 | |
| 連接技術 | ||
| 插拔式 I/O 端子 | 否 | |
| 尺寸 | ||
| 寬度 | 90 mm | |
| 高度 | 80 mm | |
| 深度 | 62 mm | |
| 重量 | ||
| 重量，約 | 270 g | |
| 上一次修改： | 2020/11/16 | |
