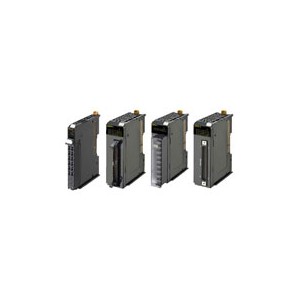

| 單元名稱 | 晶體管輸出單元 | 型號 | NX-OD3121 |
|---|---|---|---|
| 容量 | 4點 | 外部連接端子 | 免螺釘式接線端子塊(12端子) |
| I/O刷新方式 | 同步I/O刷新或自由運行刷新可選 | ||
| 指示燈 | TS指示燈，輸入指示燈 |
內部I/O共用 | NPN |
| 額定輸入電壓 | DC12～24V | ||
| 工作負載電壓范圍 | DC10.2～28.8V | ||
| 負載電流***大值 | 0.5 A/點， 2A/NX單元 | ||
| ***大浪涌電流 | 4.0A/點， 10ms以下 | ||
| 漏電流 | 0.1 mA以下 | ||
| 殘留電壓 | 1.5 V以下 | ||
| ON/OFF響應時間 | 0.1ms以下/0.8ms以下 | ||
| 外形尺寸 | 12 (寬) × 100 (高) × 71 (深) | 絕緣方式 | 光電耦合器隔離 |
| 絕緣電阻 | 封閉式電路間20 MΩ以上(DC100V時) | 耐電壓 | 封閉式電路間AC510V， 1分鐘(漏電流：5 mA以下) |
| I/O電源供應方法 | 從NX總線供電 | I/O電源端子電流容量 | IOV：***大0.5 A/端子， IOG：***大0.5 A/端子 |
| NX單元功耗 | 0.55 W以下 | I/O電流消耗 | 10 mA以下 |
| 質量 | 70 g以下 | ||
| 電路布局 |  |
||
| 安裝方向與限制 | 安裝方向：可在6個方向上安裝。 限制：無限制 |
||
| 端子連接圖 |  |
||
| 斷線/短路檢測 | 不支持。 | 保護功能 | 不支持。 |
