技術數據

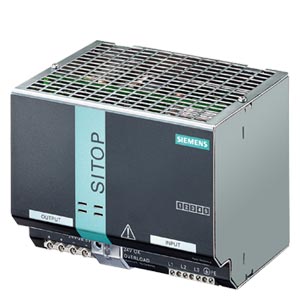

		電源 SITOP MODULAR/1AC/DC24V/20A SITOP 模塊化 20 A 穩定電源 輸入：120/230 V AC 輸出：24 V DC/20 A *EX 批準不 可用*
輸入
電網的形狀		單相交流
供電電壓 AC 時
● 初始值		通過在設備上的跳線設置；V輸入 > 93/183 V 啟動
供電電壓
● 1 AC 時 額定值		120 V
● 2 AC 時 額定值		230 V
輸入電壓
● 1 AC 時		85 ... 132 V
● 2 AC 時		176 ... 264 V
輸入端規格 超廣域輸入		否
過電壓的過載能力		2.3 ×V額定輸入 ，1.3ms
工作條件 斷電橋接方式		Vin = 230 V時
跨接時間 輸出電流額定值中 在電網停電時 ***小值		20 ms
工作條件 斷電橋接方式		Vin = 230 V時
電網頻率
● 1 額定值		50 Hz
● 2 額定值		60 Hz
電網頻率		47 ... 63 Hz
輸入電流
● 輸入電壓額定值為 120 V 時		7.7 A
● 輸入電壓額定值為 230 V 時		3.5 A
電流限制 接通電流 25 °C 時 ***大值		60 A
I2t 值 ***大值		9.9 A²·s
保險絲規格		有
● 電源線內		建議在單項運行時所選微型斷路器：10A特性曲線C;要求2相運行時：2極連接的斷路器或斷路器 3RV2411-1JA10 (120 V)或3RV2411-1FA10 (230 V)
輸出
電壓波形 輸出端上		調節后、零電位直流電壓
輸出電壓 DC 時 額定值		24 V
輸出電壓
● 輸出端 1 上 DC 時 額定值		24 V
相對總公差 電壓		3 %
相對調節精度 輸出電壓
● 輸入電壓緩慢波動時		0.1 %
● 歐姆負載緩慢波動時		0.1 %
剩余波紋度
● ***大值		100 mV
● 典型		30 mV
電壓峰段
● ***大值		200 mV
● 典型		60 mV
可調節的輸出電壓		24 ... 28.8 V
產品功能 可調整輸出電壓		是
輸出電壓設置方式		通過電位器
顯示方式 針對正常運行		24 V 的綠色 LED 正常
信號類型 輸出端上		通過信號模塊（6EP1961-3BA10)
輸出電壓特性 接通時		V輸出 超調 約3 %
動作延遲時間 ***大值		0.1 s
電壓升高時間 輸出電壓
● 典型		50 ms
輸出電流
● 額定值		20 A
● 測量范圍		0 ... 20 A; +60 ... +70 °C: 降額使用 3.5%/K
輸出的有效功率 典型		480 W
瞬時過載電流
● 運行期間短路 典型		60 A
過電流持續過載時間
● 運行期間短路		25 ms
恒定的過載電流
● 啟動期間短路 典型		23 A
產品特點
● 設備并聯		是; 輸出特性可變
并聯設備的數量 增加功率		2
效率
百分比效率		89 %
損耗功率 [W]
● 輸出電壓額定值時 輸出電流額定值中 典型		59 W
閉環控制
相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型		1 %
相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型		2 %
調節時間
● 負載 50 % 階躍至 100 % 時 典型		2 ms
● 負載 100 % 階躍至 50 % 時 典型		2 ms
調節時間
● ***大值		5 ms
保護和監測
防過壓保護器規格		< 35 V
電流限制動作值 典型		23 A
輸出的特性 短路保護		是
短路保護規格		兩者選一，恒流特性約 23 A 或鎖閉關機
持續短路電流 有效值
● 典型		23 A
顯示方式 適用于過載和短路		黃色LED指示“過載”，紅色LED指示“閉鎖關機“
安全
電位隔離 入口與出口之間		是
電位隔離		符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓
設備保護等級		Class I
泄漏電流
● ***大值		3.5 mA
● 典型		0.4 mA
防護等級 IP		IP20
認證
資格證明
● CE標識		是
● UL 許可證		是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259
● CSA許可證		是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259
● cCSAus，等級 1，分區 2		否
● ATEX		否
資格證明
● IECEx		否
● NEC 級別 2		否
● ULhazloc 許可		否
● FM 許可		否
認證類型 CB 證書		否
資格證明
● EAC 許可		是
資格證明 造船許可		是
造船許可		ABS, GL
船級社
● American Bureau of Shipping Europe Ltd. (ABS)		是
● Bureau Veritas (BV)		否
● DNV GL		是
● Lloyds Register of Shipping (LRS)		否
● Nippon Kaiji Kyokai (NK)		否
EMC
標準
● 適用于干擾發射		EN 55022 Class B
● 適用于電網諧波限制		EN 61000-3-2
● 適用于抗干擾性		EN 61000-6-2
環境條件
環境溫度
● 運行期間		0 ... 70 °C; 自然對流
● 運輸期間		-40 ... +85 °C
● 存放期間		-40 ... +85 °C
氣候級 符合 IEC 60721		氣候類型為 3K3，5 … 95% 無冷凝
機械裝置
電氣連接規格		螺栓連接
● 在輸入端		L, N, PE: 每 0.2 ... 4 mm² 1個 螺釘型端子 單芯/多股
● 輸出端上		+, -: 每 0.5 ... 4 mm² 2個螺釘型端子
● 用于輔助觸點		-
寬度 外殼的		160 mm
高度 外殼的		125 mm
深度 外殼的		125 mm
須遵守間距
● 上		50 mm
● 下		50 mm
● 左		0 mm
● 右		0 mm
凈重		2.2 kg
產品特點 外殼的 可順序排列的殼體		是
緊固類型		安裝在DIN導軌 EN 60715 35x7.5/15上
電氣附件		緩沖模塊，信號模塊
平均故障間隔時間 (MTBF) 40 °C 時		786 164 h
其他說明		在額定輸入電壓和環境溫度25℃的參數（除非另有規定）
