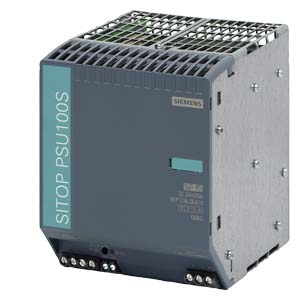

西門子調節型電源 6EP1336-2BA10
點擊圖片查看原圖
品牌： 西門子
型號： 6EP1336-2BA10
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2022-10-11 16:46
瀏覽次數： 149
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

電源 SITOP PSU100S/1AC/DC24V/20A

SITOP PSU100S 20 A 穩定電源 輸入：120/230 V AC 輸出：24 V DC/20 A *EX 批準不 可用*
輸入
電網的形狀 單相交流
供電電壓 AC 時
● 初始值 范圍自適應
供電電壓
● 1 AC 時 額定值 120 V
● 2 AC 時 額定值 230 V
輸入電壓
● 1 AC 時 85 ... 132 V
● 2 AC 時 176 ... 264 V
輸入端規格 超廣域輸入 否
過電壓的過載能力 2.3 ×V額定輸入 ，1.3ms
工作條件 斷電橋接方式 Vin = 120/230 V時
跨接時間 輸出電流額定值中 在電網停電時 ***小值 20 ms
工作條件 斷電橋接方式 Vin = 120/230 V時
電網頻率
● 1 額定值 50 Hz
● 2 額定值 60 Hz
電網頻率 47 ... 63 Hz
輸入電流
● 輸入電壓額定值為 120 V 時 7.5 A
● 輸入電壓額定值為 230 V 時 3.5 A
電流限制 接通電流 25 °C 時 ***大值 11 A
I2t 值 ***大值 10 A²·s
保險絲規格 T 10 A (不可用)
● 電源線內 建議微型斷路器：10A 特性曲線C或微型斷路器 3RV2411-1JA10 (120 V)或3RV2411-1FA10 (230 V)
輸出
電壓波形 輸出端上 調節后、零電位直流電壓
輸出電壓 DC 時 額定值 24 V
輸出電壓
● 輸出端 1 上 DC 時 額定值 24 V
相對總公差 電壓 3 %
相對調節精度 輸出電壓
● 輸入電壓緩慢波動時 0.5 %
● 歐姆負載緩慢波動時 1 %
剩余波紋度
● ***大值 150 mV
電壓峰段
● ***大值 240 mV
可調節的輸出電壓 24 ... 28 V
產品功能 可調整輸出電壓 是
輸出電壓設置方式 通過電位器; ***大480 W
顯示方式 針對正常運行 24 V 的綠色 LED 正常
信號類型 輸出端上 繼電器觸點（常開節點，額定值50 V DC/ 0.3 A）表示“24V正常”
輸出電壓特性 接通時 V輸出無超調（軟啟動）
動作延遲時間 ***大值 1.5 s
電壓升高時間 輸出電壓
● 典型 50 ms
● ***大值 500 ms
輸出電流
● 額定值 20 A
● 測量范圍 0 ... 20 A; 24 A 升至 +45 °C; +60 ... +70 °C: 降額使用 5%/K
輸出的有效功率 典型 480 W
瞬時過載電流
● 啟動期間短路 典型 35 A
● 運行期間短路 典型 35 A
過電流持續過載時間
● 啟動期間短路 100 ms
● 運行期間短路 100 ms
產品特點
● 設備并聯 是
并聯設備的數量 增加功率 2
效率
百分比效率 90 %
損耗功率 [W]
● 輸出電壓額定值時 輸出電流額定值中 典型 53 W
閉環控制
相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 1 %
相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 3 %
調節時間
● ***大值 10 ms
保護和監測
防過壓保護器規格 是，根據 EN 60950-1
電流限制動作值 典型 21 A
輸出的特性 短路保護 是
短路保護規格 電子鎖閉，自動重啟
持續短路電流 有效值
● ***大值 7 A
過電流過載能力 正常運行時 過載150%額定電流輸出 ， 5s/min
顯示方式 適用于過載和短路 -
安全
電位隔離 入口與出口之間 是
電位隔離 符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓
設備保護等級 Class I
泄漏電流
● ***大值 3.5 mA
● 典型 1 mA
防護等級 IP IP20
認證
資格證明
● CE標識 是
● UL 許可證 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1)
● CSA許可證 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259, cCSAus (CSAC22.2 No. 60950-1, UL 60950-1)
● cCSAus，等級 1，分區 2 否
● ATEX 否
資格證明
● IECEx 否
● NEC 級別 2 否
● ULhazloc 許可 否
● FM 許可 否
認證類型 CB 證書 是
資格證明
● EAC 許可 是
資格證明 造船許可 是
造船許可 DNV GL
船級社
● American Bureau of Shipping Europe Ltd. (ABS) 否
● Bureau Veritas (BV) 否
● DNV GL 是
● Lloyds Register of Shipping (LRS) 否
● Nippon Kaiji Kyokai (NK) 否
EMC
標準
● 適用于干擾發射 EN 55022 Class B
● 適用于電網諧波限制 EN 61000-3-2
● 適用于抗干擾性 EN 61000-6-2
環境條件
環境溫度
● 運行期間 0 ... 70 °C; 自然對流
● 運輸期間 -40 ... +85 °C
● 存放期間 -40 ... +85 °C
氣候級 符合 IEC 60721 氣候類型為 3K3，5 … 95% 無冷凝
機械裝置
電氣連接規格 螺栓連接
● 在輸入端 L1, N, PE: 每 0.2 ... 4 mm² 1個螺釘型端子 單芯/多股
● 輸出端上 +, -: 每 0.2 ... 4 mm² 2個螺釘型端子
● 用于輔助觸點 13, 14 (告警信號): 每 0.14 ... 1.5 mm² 1個螺釘型端子
寬度 外殼的 115 mm
高度 外殼的 145 mm
深度 外殼的 150 mm
須遵守間距
● 上 50 mm
● 下 50 mm
● 左 0 mm
● 右 0 mm
凈重 2.4 kg
產品特點 外殼的 可順序排列的殼體 是
緊固類型 安裝在DIN導軌 EN 60715 35x7.5/15上
電氣附件 緩沖模塊
機械附件 設備標志銘牌 20 mm × 7 mm，淡綠松石色 3RT1900 - 1SB20
平均故障間隔時間 (MTBF) 40 °C 時 1 778 916 h
其他說明 在額定輸入電壓和環境溫度25℃的參數（除非另有規定）
