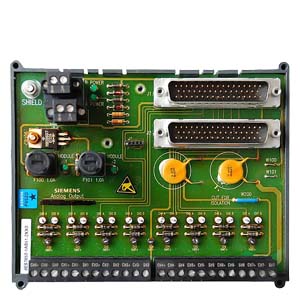

西門子 MTA AI HART 端子模塊 8 通道 6ES7 922-3BJ00-0BA0 (8 m
點擊圖片查看原圖
品牌： 西門子
商品編號(市售編號)： 6ES7 922-3BJ00-0BA0 (8 m)
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2022-10-11 22:56
瀏覽次數： 319
詢價
店鋪基本資料信息

 產品詳細說明


MTA 端子模塊





概述

MTA AI HART 端子模塊，8 通道

MTA 端子模塊（編組端接組件），可簡單、快速、可靠地將現場設備、傳感器和執行器連接到 ET 200M 遠程 I/O 站的 I/O 模塊。它們可顯著降低布線和調試的成本與工作量，并可防止出現接線錯誤。

每個 MTA 端子模塊都針對 ET 200M 系列中的具體 I/O 模塊而量身定制（參見分配表中的設計）。MTA 型號可用于標準 I/O 模板以及冗余和安全型 I/O 模板。

MTA 端子模塊通過長度為 3 m 或 8 m 的預置電纜與 I/O 模塊相連。

MTA 電源 24 V DC 端子模塊配有 16 個 24 V DC、0.5 A 防短路輸出，用于為不再通過（某些較新 MTAS 的）信號線供電的現場設備（如 4 線制變送器）進行冗余供電。如果 0.5 A 不夠，可以將 2 個或多個輸出并聯起來進行供電。


設計

  • 用于 ET 200M 分布式 I/O 系統的標準、冗余和安全型 I/O 模塊的多種 MTA 端子模塊。
  • 冗余 24 V DC 電源
  • 電源監視板，用于診斷冗余電源（部分產品已經集成，也可以選件方式單獨訂購）
  • 3 m 或 8 m 預組裝電纜，用于連接 MTA 端子模塊和 ET200M 模塊，每種情況下帶：
    • 50/25 針 Sub-D 接口或 25 針 Sub-D 插頭，用于連接至 MTA 端子
    • 40/20 針西門子前連接器，孔式，用于連接到 ET 200M 模塊
  • 螺釘型端子，用于 1:1 連接現場設備、傳感器和執行器
  • 通過熔斷器或電子式限流來保護各個通道，部分帶 LED 顯示
  • 通過相應認證測試 (FM、UL、CE、ATEX、TÜV) 的 SIMATIC PCS 7 系統組件
產品概覽，帶 ET 200M 模塊和連接電纜的組合信息

MTA 類型

輸入/輸出區域

MTA 及其附件的訂貨號

ET 200M 模塊的訂貨號

連接電纜的訂貨號

I/O 冗余

8 通道，AI

1 ... 5 V；± 5 V；± 10 V；

0 ... 20 mA；4 ... 20 mA；± 20 mA

6ES7 650-1AA52-2XX01)

6ES7 331-7NF00-0AB0
（從產品版本 5 開始）

6ES7 922-3BD00-0BA0 (3 m)

6ES7 922-3BJ00-0BA0 (8 m)

√

8 通道，AI

1 ... 5 V；± 5 V；± 10 V；

0 ... 20 mA；4 ... 20 mA；± 20 mA

6ES7 650-1AA52-2XX01)

6ES7 331-7NF10-0AB0
（從產品版本 8 開始）

6ES7 922-3BD00-0BB0 (3 m)

6ES7 922-3BJ00-0BB0 (8 m)

√

8 通道，AO

0 ... 20 mA；4 ... 20 mA

6ES7 650-1AB51-2XX0

6ES7 332-5HF00-0AB0
（從產品版本 3 開始）

6ES7 922-3BD00-0AS0 (3 m)

6ES7 922-3BJ00-0AS0 (8 m)

√

8 通道，AI HART

0 ... 20 mA（無需使用 HART）
4 ... 20mA（需要/無需使用 HART）

6ES7 650-1AA61-2XX01)

6ES7 331-7TF01-0AB0

6ES7 922-3BD01-0AM0 (3 m)

6ES7 922-3BJ01-0AM0 (8 m)

√

8 通道，AO HART

0 ... 20 mA（需要/無需使用 HART）
4 ... 20mA（需要/無需使用 HART）

6ES7 650-1AB61-2XX0

6ES7 332-8TF01-0AB0

6ES7 922-3BD01-0AM0 (3 m)

6ES7 922-3BJ01-0AM0 (8 m)

√

8 通道，AI TC

B、C、N、E、R、S、J、L、T、K、U 型熱電偶

6ES7 650-1AF51-2XX0

6ES7 331-7PF10-0AB0
（從產品版本 4 開始）或

6ES7 331-7PF11-0AB0

6ES7 922-3BD00-0AS0 (3 m)

6ES7 922-3BJ00-0AS0 (8 m)

-

8 通道，AI RTD

電阻溫度計 Pt100、Pt200、Pt500、Pt1000、Ni100、Ni120、Ni200、Ni500、Ni1000、Cu10

6ES7 650-1AG51-2XX0

6ES7 331-7PF00-0AB0
（從產品版本 8 開始）或

6ES7 331-7PF01-0AB0

6ES7 922-3BD00-0AS0 (3 m)

6ES7 922-3BJ00-0AS0 (8 m)

-

16 通道， DO

24 V DC、0.5 A

6ES7 650-1AD11-2XX0

6ES7 322-8BH10-0AB0

6ES7 922-3BD00-0AT0 (3 m)

6ES7 922-3BJ00-0AT0 (8 m)

√

6 通道 FAI HART（安全型）

0 ... 20 mA（無需使用 HART）；
4 ... 20mA（需要/無需使用 HART）

6ES7 650-1AH62-5XX01)

6ES7 336-4GE00-0AB0

6ES7 922-3BD00-0AU0 (3 m)

6ES7 922-3BJ00-0AU0 (8 m)

√

16 通道，DI

24 V DC

6ES7 650-1AC11-3XX0

6ES7 321-7BH01-0AB0
（從產品版本 2 開始）

6ES7 922-3BD01-0AM0 (3 m)

6ES7 922-3BJ01-0AM0 (8 m)

√

24 通道 F-DI
（安全型）

24 V DC

6ES7 650-1AK11-7XX0

6ES7 326-1BK00-0AB0、
6ES7 326-1BK01-0AB0
或
6ES7 326-1BK02-0AB0

6ES7 922-3BD00-0AS0 (3 m)

6ES7 922-3BJ00-0AS0 (8 m)

√

10 通道 FDO（安全型）

24 V DC、2 A

6ES7 650-1AL11-6XX0

6ES7 326-2BF01-0AB0
（從產品版本 2 開始）或

6ES7 326-2BF10-0AB0

6ES7 922-3BD00-0AN0 (3 m)

6ES7 922-3BJ00-0AN0 (8 m)

√

16 通道，DO 繼電器

120 … 230 V AC、5 A；

24 V DC、5 A

6ES7 650-1AM30-3XX0

6ES7 322-8BH01-0AB0
或

6ES7 322-8BH10-0AB0

6ES7 922-3BD00-0AS0 (3 m)

6ES7 922-3BJ00-0AS0 (8 m)

√

10 通道，F(xiàn) DO 繼電器（安全型）

120 … 230 V AC、5 A；

24 V DC、5 A

6ES7 650-1AM31-6XX0

6ES7 326-2BF01-0AB0
（從產品版本 2 開始）或

6ES7 326-2BF10-0AB0

6ES7 922-3BD00-0AS0 (3 m)

6ES7 922-3BJ00-0AS0 (8 m)

√


1) 這些新的端子模塊無法再提供 24 V DC 電流來為 4 線制變送器供電。如果您希望繼續為每個 MTA 集中提供 4 線制變送器，并使用 24 V DC 冗余，就需要一個附加的端子模塊 MTA 電源 24 V DC（訂貨號 6ES7 650-1BE10-3XX0）。
