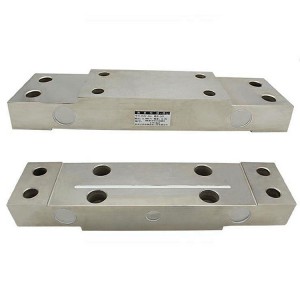

HZ-ZC軸承座荷重傳感器
高-189-經-5221-理-2605
徐州海河水文設備有限公司
地址：徐州市經濟開發區
電話：0516-87939789
一、特點與用途
HZ-ZC軸承座荷重傳感器安裝使用方便。平板式外形使受力狀態穩定，橫向干擾好，可獲得較高的測量精度
二、產品結構示意圖：
三、技術參數：
|
參數
|
單位
|
技術指標
|
|
靈敏度
|
mV/V
|
2.0±0.01
|
|
非線性
|
≤ %F·S
|
±0.05
|
|
滯后
|
≤ %F·S
|
±0.05
|
|
重復性
|
≤ %F·S
|
±0.03
|
|
蠕變
|
≤ %F·S / 30min
|
±0.03
|
|
零點輸出
|
≤ %F·S
|
±1
|
|
零點溫度系數
|
≤ %F·S / 10℃
|
±0.02
|
|
靈敏度溫度系數
|
≤ %F·S / 10℃
|
±0.02
|
|
工作溫度范圍
|
℃
|
-20℃ ~ +80 ℃
|
|
輸入電阻
|
Ω
|
380±2Ω
|
|
輸出電阻
|
Ω
|
350±2Ω
|
|
安全過載
|
%F·S
|
150%F·S
|
|
絕緣電阻
|
MΩ
|
≥5000 MΩ（50 VDC）
|
|
推薦激勵電壓
|
V
|
10V ~ 15V
|
變送器是將荷重傳感器產生的毫伏信號轉換成抗干擾能力強、傳輸距離遠的4-20mA電流信號的轉換、輸出設備。
變送器與儀表的聯接
|
接線定義
|
+24V
|
G
|
電流輸出
|
|
|
尾線線色
|
紅
|
黑
|
黃
|
|
四、安裝示例
1、螺桿啟閉機
2、卷揚啟閉機
