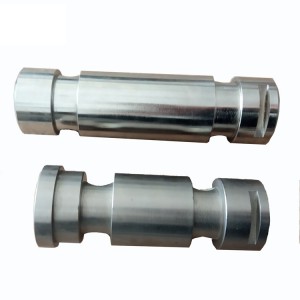

HZ-ZX軸銷荷重傳感器
徐州海河水文設備有限公司
一、特點與用途：
軸銷式傳感器是測量軸承、滑輪等構件的徑向載荷或鋼絲繩張力的專用傳感器，它可以代替滑輪銷軸安裝在結構中作經向力測量。根據不同用途，方便地安裝在兩金屬結構聯接處的掛鉤、索具卸扣、動滑輪（組）、定滑輪（組）、楔形接頭、鋼索索節、船用索具、開式螺旋扣、拉桿頭部和叉形接頭，聯接叉、吊環、鋼輪的軸孔內，既能起到替代原有軸的功能，又起到稱重測力傳感器的作用，從而使整個稱重測力控制系統的機械部件大大簡化。
二、產品結構示意圖：
三、技術參數：
|
參數
|
單位
|
技術指標
|
|
靈敏度
|
mV/V
|
2.0±0.01
|
|
非線性
|
≤ %F·S
|
±0.05
|
|
滯后
|
≤ %F·S
|
±0.05
|
|
重復性
|
≤ %F·S
|
±0.03
|
|
蠕變
|
≤ %F·S / 30min
|
±0.03
|
|
零點輸出
|
≤ %F·S
|
±1
|
|
零點溫度系數
|
≤ %F·S / 10℃
|
±0.02
|
|
靈敏度溫度系數
|
≤ %F·S / 10℃
|
±0.02
|
|
工作溫度范圍
|
℃
|
-20℃ ~ +80 ℃
|
|
輸入電阻
|
Ω
|
380±2Ω
|
|
輸出電阻
|
Ω
|
350±2Ω
|
|
安全過載
|
%F·S
|
150%F·S
|
|
絕緣電阻
|
MΩ
|
≥5000 MΩ（50 VDC）
|
|
推薦激勵電壓
|
V
|
10V ~ 15V
|
變送器是將荷重傳感器產生的毫伏信號轉換成抗干擾能力強、傳輸距離遠的4-20mA電流信號的轉換、輸出設備。
與儀表的聯接
|
接線定義
|
+24V
|
G
|
電流輸出
|
|
|
尾線線色
|
紅
|
黑
|
黃
|
|
四、安裝示例
五、注意事項
1、注意接線定義，不要接錯。
2、傳感器箭頭方向?yàn)槭芰Ψ较颍坏闷平嵌�，以免測量不準或損壞傳感器。
3、定位卡扣安裝位，防止傳器移位或旋轉。
