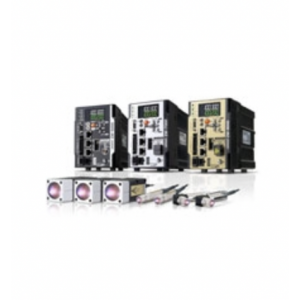

形狀 | 測量范圍 | 光點 直徑 |
靜止 分辨率 * |
電纜 長度 |
型號 |
---|---|---|---|---|---|
ZW-S7010 2M |
|||||
ZW-S7010 0.3M |
|||||
ZW-S7020 2M |
|||||
ZW-S7020 0.3M |
|||||
ZW-S7030 2M |
|||||
ZW-S7030 0.3M |
|
店鋪基本資料信息
|
形狀 | 測量范圍 | 光點 直徑 |
靜止 分辨率 * |
電纜 長度 |
型號 |
---|---|---|---|---|---|
ZW-S7010 2M |
|||||
ZW-S7010 0.3M |
|||||
ZW-S7020 2M |
|||||
ZW-S7020 0.3M |
|||||
ZW-S7030 2M |
|||||
ZW-S7030 0.3M |
*與出口貿易管理法規對應控制器(ZW-7000T)連接時,無論傳感頭和設定條件如何,***小分辨率都為0.25μm。
形狀 | 電源 | 輸出規格 | 型號 |
---|---|---|---|
ZW-7000 |
形狀 | 名稱 | 電纜長度 | 型號 |
---|---|---|---|
傳感頭與控制器之間延長用光纖電纜 (連接適配器 ZW-XFCM附帶) |
ZW-XF7002R | ||
ZW-XF7005R | |||
ZW-XF7010R | |||
ZW-XF7020R | |||
ZW-XF7030R | |||
連接適配器 (傳感頭引出電纜與延長用光纖電纜之間 延長用光纖電纜ZW-XF70□□R隨附) |
ZW-XFCM |
注.固件版本Ver.2.10 以上才支持電纜長度10m、20m、30m。
若您使用的控制器版本較舊,請注冊為SYSMAC會員,取得***新固件版本與專用軟體工具并進行更新。
請由隨附于控制器包裝中的「SYSMAC會員注冊表」確認會員注冊方式以及如何下載會員專用工具。
形狀 | 測量范圍 | 光點 直徑 |
靜止 分辨率 * |
電纜 長度 |
型號 |
---|---|---|---|---|---|
ZW-S5010 2M |
|||||
ZW-S5010 0.3M |
|||||
ZW-S5020 2M |
|||||
ZW-S5020 0.3M |
|||||
ZW-S5030 2M |
|||||
ZW-S5030 0.3M |
*與出口貿易管理法規對應控制器(ZW-5000T)連接時,無論傳感頭和設定條件如何,***小分辨率都為0.25μm。
形狀 | 電源 | 輸出規格 | 型號 |
---|---|---|---|
ZW-5000 |
形狀 | 名稱 | 電纜長度 | 型號 |
---|---|---|---|
傳感頭與控制器之間延長用光纖電纜 連接適配器 ZW-XFC2附帶) |
ZW-XF5002R | ||
ZW-XF5005R | |||
ZW-XF5010R | |||
ZW-XF5020R | |||
ZW-XF5030R | |||
連接適配器 (隨附于延長用光纖電纜 ZW-XF50□□R) |
ZW-XFC2 |
注.固件版本Ver.2.10 以上才支持電纜長度10m、20m、30m。
若您使用的控制器版本較舊,請注冊為SYSMAC會員,取得***新固件版本與專用軟體工具并進行更新。
請由隨附于控制器包裝中的「SYSMAC會員注冊表」確認會員注冊方式以及如何下載會員專用工具。
形狀 | 名稱 | 電纜長度 | 型號 |
---|---|---|---|
并行電纜 (ZW-7000□/5000□用32極) (控制器 ZW-7000□/5000□隨附) |
ZW-XCP2E | ||
RS-232C電纜 PC連接用 |
ZW-XRS2 | ||
RS-232C電纜 PLC/可編程終端連接用 |
ZW-XPT2 |
EtherCAT中請使用5類以上的STP電纜(鋁帶編織雙重隔離屏蔽雙絞線電纜)。
通過直接配線使用。
名稱 | 形狀 | 廠家 | 電纜 長度 *1 |
型號 |
---|---|---|---|---|
小型 兩側帶接插件電纜 (RJ45/RJ45) 尺寸、線芯數(對數): AWG26×4P 電纜護套材質: LSZH *2 電纜顏色: 黃色 *3 |
歐姆龍 株式會社 |
XS6W-6LSZH8SS30CM-Y | ||
XS6W-6LSZH8SS50CM-Y | ||||
XS6W-6LSZH8SS100CM-Y | ||||
XS6W-6LSZH8SS200CM-Y | ||||
XS6W-6LSZH8SS300CM-Y | ||||
XS6W-6LSZH8SS500CM-Y | ||||
堅固型 兩側帶接插件電纜 (RJ45/RJ45) 尺寸、線芯數(對數): AWG22×2P |
歐姆龍 株式會社 |
XS5W-T421-AMD-K | ||
XS5W-T421-BMD-K | ||||
XS5W-T421-CMD-K | ||||
XS5W-T421-DMD-K | ||||
XS5W-T421-GMD-K | ||||
XS5W-T421-JMD-K | ||||
堅固型 兩側帶接插件電纜 (M12/RJ45) 尺寸、線芯數(對數): AWG22×2P |
歐姆龍 株式會社 |
XS5W-T421-AMC-K | ||
XS5W-T421-BMC-K | ||||
XS5W-T421-CMC-K | ||||
XS5W-T421-DMC-K | ||||
XS5W-T421-GMC-K | ||||
XS5W-T421-JMC-K | ||||
堅固型 兩側帶接插件電纜 (M12 L型/RJ45) 尺寸、線芯數(對數): AWG22×2P |
歐姆龍 株式會社 |
XS5W-T422-AMC-K | ||
XS5W-T422-BMC-K | ||||
XS5W-T422-CMC-K | ||||
XS5W-T422-DMC-K | ||||
XS5W-T422-GMC-K | ||||
XS5W-T422-JMC-K |
*小型電纜長度備有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
堅固型電纜長度備有0.3、0.5、1、2、3、5、10、15m。
*2.控制柜內配線用Low Smoke Zero Halogen電纜。另外也備有適用于控制柜外電纜鋪設的小型PUR電纜。
*3. 電纜的顏色備有綠色和藍色。
注. 詳情請參閱《工業用以太網連接器產品目錄》。
名稱 | 形狀 | 廠家 | 型號 |
---|---|---|---|
電纜 | 日立電線株式會社 | NETSTAR-C5E SAB 0.5 × 4P CP * |
|
倉茂電工株式會社 | KETH-SB * | ||
昭和電線電纜系統株式會社 | FAE-5004 * | ||
JMACS株式會社 | IETP-SB * | ||
RJ45連接器 | 泛達公司 | MPS588-C * |
* 建議通過以上組合使用本電纜及接插件。
名稱 | 形狀 | 廠家 | 型號 |
---|---|---|---|
電纜 | 倉茂電工株式會社 | KETH-PSB-OMR * | |
JMACS株式會社 | PNET/B * | ||
昭和電線電纜系統株式會社 | FAE-5002 * | ||
RJ45組裝式連接器 | 歐姆龍株式會社 | XS6G-T421-1 * |
*建議通過以上組合使用本電纜及接插件。
注. 加工電纜時,EtherCAT兩側接插件均需密封連接,敬請注意。
外觀 | 端口數量 | 故障檢測功能 | 消耗 電流 |
型號 |
---|---|---|---|---|
W4S1-03B | ||||
W4S1-05B | ||||
W4S1-05C |
注. 產業用交換式集線器不能用于EtherCAT。
外觀 | 端口數量 | 電源電壓 | 消耗 電流 |
型號 |
---|---|---|---|---|
DC 20.4V~28.8V (DC24V -15~+20%) |
GX-JC03 | |||
GX-JC06 |
注1 . EtherCAT分支從站無法連接EtherCAT對應位置控制單元CJ1W-NC□81/ □82。
2 . EtherCAT分支從站不能用于EtherNet/IP·Ethernet。
新購買時,請購買DVD和許可證。DVD和許可證也可單獨購買。
DVD中不含授權版本。
名稱 | 規格 | 型號 | 海外 標準 |
||
---|---|---|---|---|---|
許可 數量 |
介質 | ||||
Sysmac Studio 標準版 Ver.1.□□ *2 |
Sysmac Studio是為以NJ/NX系列CPU單元 及NY系列產業用PC為主的機器自動化控制器, 以及EtherCAT從站及HMI等的設定、編程、 調試、維護提供一體化開發環境的軟件。 其運行環境如下所示。 OS: Windows 7(32bit版/64bit版)/ Windows 8(32bit版/64bit版)/ Windows 8.1(32bit版/64bit版)/ Windows 10(32bit版/64bit版)/ 本軟件也含位移傳感器版功能。 其它適用機型及功能等詳情 請參閱Sysmac系列產品樣本(SBCZ-CN5-007)。 |
無 (僅媒介) |
SYSMAC- SE200D |
||
1個授權 版本*1 |
SYSMAC- SE201L |
||||
Sysmac Studio 位移傳感器版 Ver.1.□□ |
Sysmac Studio位移傳感器版是 僅包含位移傳感器 ZW系列設定必備功能的許可。 本型號僅為授權, 請與Sysmac Studio標準版媒介(DVD)并用。 |
1個許可 版本 |
SYSMAC- ME001L |
||
3個許可 版本 |
SYSMAC- ME003L |
*1. Sysmac Studio備有多許可產品(3、10、30、50個許可)供您選擇。
*2. Ver.1.18以上版本可使用ZW-7000/5000。
名稱 | 廠家 | 型號 | 用途 | 聯系方式 | |
---|---|---|---|---|---|
ZW-7000 | ZW-5000 | ||||
光纖連接器清潔劑 *1 |
歐姆龍 株式會社 |
ZW-XCL | 歐姆龍客戶服務中心 TEL:400-820-4535 |
||
NEOCLEAN-M | NTT 高級技術 株式會社 |
ATC-NE-M1 | *2 | ||
OPTIPOP R1 | ATC-RE-01 | (僅傳感頭) |
*1. 1箱10個裝。訂購單位為1箱。
項目 | 型號 | ZW-S7010 | ZW-S7020 | ZW-S7030 | ZW-S5010 | ZW-S5020 | ZW-S5030 |
---|---|---|---|---|---|---|---|
適用傳感器控制器 | ZW-7000□ | ZW-5000□ | |||||
測定中心距離 | 10mm | 20mm | 30mm | 10mm | 20mm | 30mm | |
測量范圍 | ±0.5mm *1 | ±1mm *1 | ±2mm *1 | ±0.5mm | ±1mm | ±2mm | |
靜止分辨率 *2 | 0.004μm | 0.008μm | 0.016μm | 0.004μm | 0.008μm | 0.016μm | |
線性度 *3 | ±0.45μm | ±0.9μm | ±2.0μm | ±0.45μm | ±0.9μm | ±2.0μm | |
光點直徑 (測量范圍內整區) *4 |
φ50μm | φ70μm | φ100μm | φ9μm | φ13μm | φ18μm | |
測量周期 *5 | 20μs~400μs | 80μs~1600μs | |||||
使用環境照度 | 物體表面照度30000Lx以下:白熾燈 | ||||||
環境溫度范圍 | 工作時:0~+50℃、保存時:-15~+60℃ (不結冰、不凝露) |
||||||
環境濕度范圍 | 工作時/保存時:35~85%(不凝露) | ||||||
保護構造 | IP40(IEC60529) | ||||||
振動(耐久) | 10~150Hz(單振幅0.35mm)、 X/Y/Z各方向 80分鐘 | ||||||
沖擊(耐久) | 150m/s2、6個方向、各3次(上下、左右、前后) | ||||||
溫度特性 *6 | 0.6μm/℃ | 1.1μm/℃ | 1.8μm/℃ | 0.6μm/℃ | 1.1μm/℃ | 1.8μm/℃ | |
LED的安全性 | 風險組1(IEC62471) | ||||||
材質 | 箱體:鋁壓鑄 光纜包層部:PVC 校準ROM:PC |
||||||
光纜長度 | 0.3m、2m(耐彎曲電纜) | ||||||
光纜***小彎曲半徑 | 20mm | ||||||
絕緣電阻(校準ROM) | 外殼與所有端子間:20MΩ(250V兆歐表) | ||||||
耐壓(校準ROM) | 外殼與所有端子間:AC1000V、50/60Hz、1分鐘 | ||||||
重量 | 光纜長度0.3m 約170g 光纜長度2m 約180g |
||||||
附件 | 校準ROM固定用螺釘(M2)、 吊帶(2個)、 使用說明書、 使用注意事項 |
校準ROM固定用螺釘(M2)、 吊帶(1個)、 使用說明書、 使用注意事項 |
*1.測量范圍在測量周期為28μs以上時
*2.在測量中心距離對本公司標準鏡面對象物體進行平均次數16384次測量時的實效值
與出口貿易管理法規對應控制器(ZW-7000T/5000T)連接時,無論傳感頭和設定條件如何,***小分辨率都為0.25μm。
*3.設定本公司標準對象物體的材質:相對于鏡面測量時的理想直線的誤差
*4.以測量波長的峰值光強度的1/e2(13.5%)定義的實效值
*5.連接了5m以上的延長用光纖電纜時,測量周期(曝光時間)的設定范圍會發生變化。
*6. 用鋁夾具固定傳感頭和對象物體之間,在相同溫度環境下設置傳感頭和控制器時的測量中心距離的測量值變化量
項目 | 型號 | ZW-7000□ | ZW-5000□ | |||
---|---|---|---|---|---|---|
輸入輸出類型 | NPN/PNP通用 | |||||
傳感頭連接臺數 | 1臺 | |||||
適用傳感頭 | ZW-S70□□ | ZW-S50□□ | ||||
測量用光源 | 白色LED | |||||
LED的安全性 | 風險組1(IEC62471) | |||||
激光安全性 | 1級(IEC/EN60825-1) | |||||
段 顯示 |
主數字顯示 | 11段白色顯示、6位 | ||||
輔數字顯示 | 11段綠色顯示、6位 | |||||
LED 顯示 |
狀態指示燈 | HIGH(橙色)、PASS(綠色)、LOW(橙色)、 STABILITY(綠色)、ZERO(綠色) 、ENABLE(綠色)、THRESHOLD-H(橙色)、 THRESHOLD-L(橙色)、RUN(綠色) |
||||
EtherCAT指示燈 | ECAT RUN(綠色)、 L/A IN( L/A OUT( ECAT ERR(紅色) |
|||||
外部 接口 |
Ethernet | 100BASE-TX/10BASE-T 無協議(TCP/UDP)、EtherNet/IP |
||||
EtherCAT | EtherCAT專用協議100BASE-TX | |||||
RS-232C | ***大115,200bps | |||||
模擬 輸出 端子 臺 |
模擬量電壓輸出 (OUTV) |
-10V~+10V、輸出阻抗:100Ω | ||||
模擬量電流輸出 (OUTA) |
4mA~20mA、***大負載電阻:300Ω | |||||
32極 擴展 連接 器 |
判定輸出 (HIGH/PASS/LOW) |
晶體管輸出方式 輸出電壓:DC21.6~30V 負載電流:50mA以下 ON時剩余電壓:2V以下 OFF時漏電流:0.1mA以下 |
||||
BUSY輸出 (BUSY) |
||||||
報警輸出 (ALARM) |
||||||
啟用輸出 (ENABLE) |
||||||
漏型標志輸出 (SYNFLG) |
||||||
觸發BUSY輸出 (TRIGBUSY) |
||||||
記錄狀態輸出 (LOGSTAT) |
||||||
記錄錯誤輸出 (LOGERR) |
||||||
穩定性輸出 (STABILITY) |
||||||
任務狀態輸出 (TASKSTAT) |
||||||
LIGHT OFF輸入 (LIGHT OFF) |
DC輸入方式 輸入電壓:DC24V±10%(DC21.6~26.4V) 輸入電流:7mA Typ.(DC24V) ON電壓/ON電流:19V/3mA以上 OFF電壓/OFF電流:5V/1mA以下 |
|||||
歸零輸入 (ZERO) |
||||||
時間輸入 (TIMING) |
||||||
復位輸入 (RESET) |
||||||
漏型輸入 (SYNC) |
||||||
觸發輸入 (TRIG) |
||||||
記錄輸入 (LOGGING) |
||||||
BANK | 選擇時 BANK輸出 (BANK_OUT1~3) |
晶體管輸出方式 輸出電壓:DC21.6~30V 負載電流:50mA以下 ON時剩余電壓:2V以下 OFF時漏電流:0.1mA以下 |
||||
BANK 選擇輸入 (BANK_SEL1~3) |
DC輸入方式 輸入電壓:DC24V±10%(DC21.6~26.4V) 輸入電流:7mA Typ.(DC24V) ON電壓/ON電流:19V/3mA以上 OFF電壓/OFF電流:5V/1mA以下 |
|||||
主要 功能 |
曝光時間 | 自動/固定 | ||||
測量周期 *1 | 20μs~400μs | 80μs~1600μs | ||||
材質指定 | 標準/鏡面/粗糙面 | |||||
測量項目 | 高度/厚度/運算 | |||||
濾波器處理 | 中值/平均/微分/高通/低通/帶通 | |||||
輸出 | 縮放/各種保持/歸零/測量值記錄 | |||||
顯示 | 測量值/閾值/ 模擬量輸出電壓值或電流值/ 判定結果/分辨率/曝光時間/ 內部記錄狀態/峰值受光量 |
|||||
設定登錄數 | ***多8個BANK | |||||
任務處理 | 多任務(1個BANK***多4個任務) | |||||
系統 | 保存/初始化/測量信息顯示/ 通信設定/傳感頭校正/ 鍵鎖定/歸零存儲/時間輸入 |
|||||
額 定值 |
電源電壓 | DC21.6V~26.4V(含波動) | ||||
消耗電流 | 800mA以下 | |||||
絕緣電阻 | 所有導線和FG端子間:20MΩ(250V兆歐表) | |||||
耐壓 | 所有導線和FG端子間:AC500V、50/60Hz、1分鐘 | |||||
耐環 境性 |
保護構造 | IP20(IEC60529) | ||||
振動(耐久) | 10~55Hz(單振幅0.35mm)、 X/Y/Z各方向 50分鐘 |
|||||
沖擊(耐久) | 150m/s2、6個方向、 各3次(上下、左右、前后) |
|||||
環境溫度范圍 | 工作時:0~+40℃、保存時: -15~+60℃(不結冰、不凝露) |
|||||
環境濕度范圍 | 工作時/保存時:35~85%(不凝露) | |||||
接地 | D型接地(接地電阻100Ω以下) *以往的第三種接地 |
|||||
材質 | 箱體:PC | |||||
重量 | 約900g(僅本體)、約150g(并行電纜) | |||||
附件 | 并行電纜(ZW-XCP2E) 光纖清潔劑10支(ZW-XCL) 使用說明書 會員注冊表 |
并行電纜(ZW-XCP2E) 光纖清潔劑10支(ZW-XCL) 光纖適配器蓋 吊帶(1個) 使用說明書/會員注冊表 |
注. 備有出口貿易管理法規適用控制器(ZW-7000T/5000T)。
使用此控制器時,無論連接的傳感頭和設定條件如何,***小分辨率都為0.25μm。
*1. 連接了5m以上的延長用光纖電纜時,測量周期(曝光時間)的設定范圍會發生變化。
項目 | 規格 |
---|---|
通信標準 | IEC61158 Type12 |
物理層 | 100BASE-TX(IEEE802.3) |
接插件 | RJ45×2 EtherCAT IN : EtherCAT輸入 EtherCAT OUT : EtherCAT輸出 |
通信媒體 | 類別5以上雙絞線電纜 (建議使用鋁帶編織雙重隔離屏蔽線、直線型) |
通信距離 | 節點間距離 100m以內 |
過程數據 | 可變PDO映射(variable PDO mapping) |
郵箱(CoE) | 緊急信息、SDO請求、SDO響應、SDO報文 |
分布式時鐘 | DC模式下同步 |
LED顯示 | L/A IN ( L/A OUT ( ECAT RUN×1、ECAT ERR×1 |
項目 | 條件*3 |
---|---|
操作系統(OS) *1 日語版或者英語版 |
Windows 7(32bit版/64bit版)/ Windows 8(32bit版/64bit版)/ Windows 8.1(32bit版/64bit版)/ Windows 10(32bit版/64bit版) |
CPU | 搭載Intel®Celeron®processor 540(1.8GHz)以上處理器的 DOS/V(IBM AT 兼容機)個人計算機。 建議使用搭載Intel®CoreTM i5 M520 processor(2.4GHz)或 與之相當及以上的處理器的DOS/V(IBM AT 兼容機)個人計算機。 |
主存儲器 | 2GB以上 建議4GB以上 |
硬盤 | 安裝時需要4.6GB以上的剩余容量*2 |
顯示器 | 建議XGA 1024×768、1600萬色 WXGA 1280×800以上 |
磁盤裝置 | DVD-ROM驅動器 |
通信端口 | 支持USB2.0的USB端口或Ethernet端口 *4 |
使用語言 | 日語、英語、德語、法語、意大利語、西班牙語、 漢語簡體字、漢語繁體字、韓語 |
*1. 支持Sysmac Studio的操作系統的注意事項:
請注意,所需的系統、硬盤容量可能因系統環境而異。
*2. 要使用文件記錄功能,需另行準備記錄用存儲卡。
*3. 運行環境、注意事項的記載內容與位移傳感器版相關。
與標準版相關的運行環境及注意事項,請參照Sysmac Studio Version1操作手冊(SBCA-362)。
*4. 有關計算機和控制器等的硬件的連接方法/電纜,請參閱各硬件的手冊。
Sysmac Studio標準版/位移傳感器版請使用***新版。
控制器型號 | 控制器的版本 | Sysmac Studio標準版/位移傳感器版的對應版本 |
---|---|---|
ZW-7000□ | Ver.2.03以上 | Ver.1.15以上版本可使用。 |
ZW-5000□ | Ver.2.10 | Ver.1.18以上版本可使用。 |
(單位:mm)

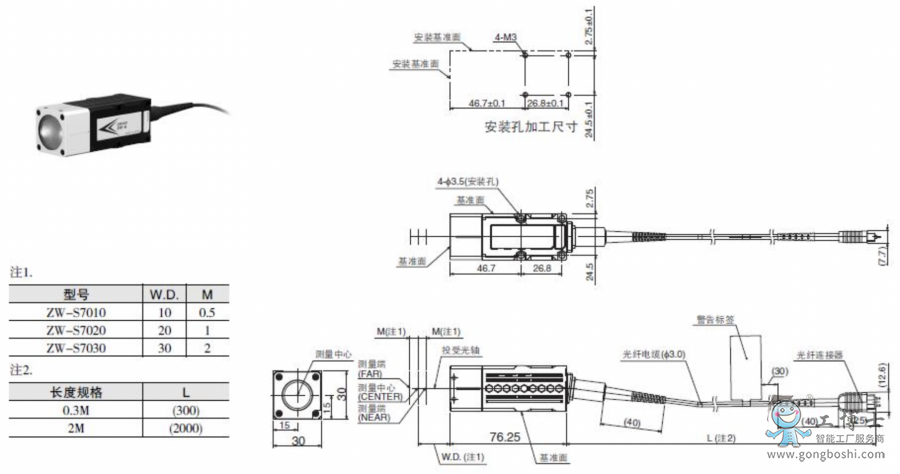

ZW-S7010 □M/S7020 □M/S7030 □M

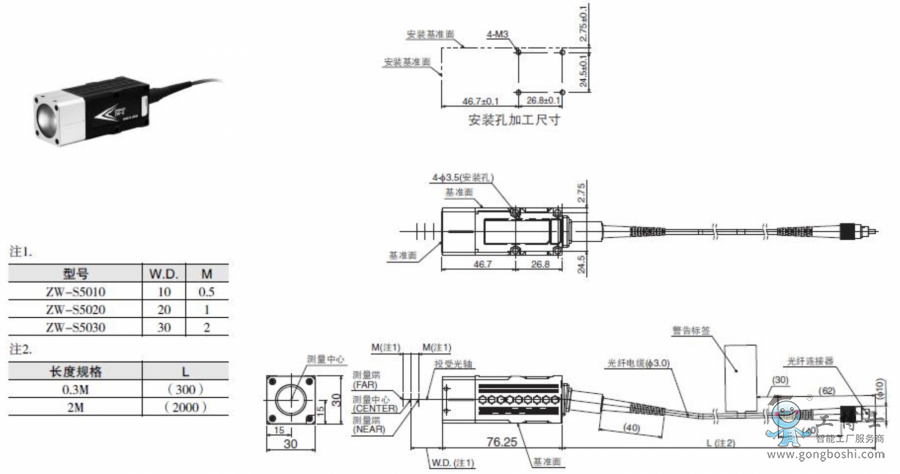

ZW-S5010 □M/S5020 □M/S5030 □M
ZW-7000□
ZW-5000□

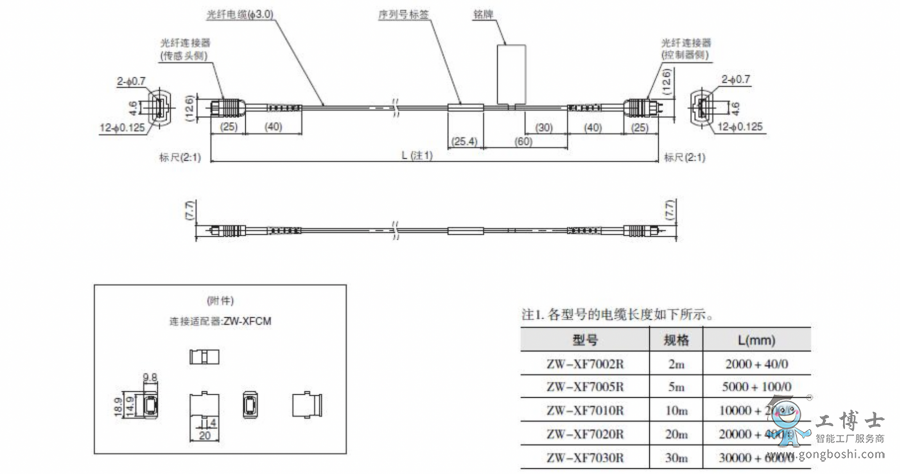

ZW-XF7002R/XF7005R/XF7010R/XF7020R/XF7030R

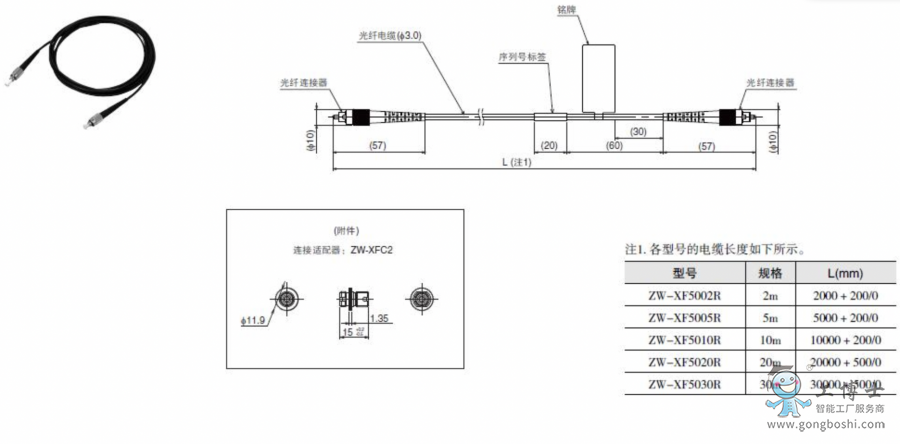

ZW-XF5002R/XF5005R/XF5010R/XF5020R/XF5030R
