形狀	適用介質	控制輸出	通信方式	IO-Link傳送速度	型號
important;">	important;">液體	important;">PNP/NPN 切換式	IO-Link 模擬量	important;">COM2	E8FC-25SD
important;">	important;">液體	important;">PNP/NPN 切換式	IO-Link 模擬量	important;">COM3	E8FC-25ST

注. IO-Link設定文件(IODD文件)請從本公司網站(www.fa.omron.com.cn/)下載。

請務必從下列產品中選擇。

形狀	適用口徑＊		螺釘種類	材質	型號
形狀	A公稱	B公稱	螺釘種類	材質	型號
important;">	important;">10A	important;">3/8”	important;">R(錐螺紋)	important;">SUS304	E8FC-YA-R10A
important;">	important;">10A	important;">3/8”	important;">NPT(錐螺紋)		E8FC-YA-N10A
important;">	important;">15 A	important;">1/2”	important;">R(錐螺紋)		E8FC-YA-R15 A
important;">	important;">15 A	important;">1/2”	important;">NPT(錐螺紋)		E8FC-YA-N15 A
important;">	important;">20A	important;">3/4”	important;">R(錐螺紋)		E8FC-YA-R20A
important;">	important;">20A	important;">3/4”	important;">NPT(錐螺紋)		E8FC-YA-N20A
important;">	important;">25 A	important;">1”	important;">R(錐螺紋)		E8FC-YA-R25 A
important;">	important;">25 A	important;">1”	important;">NPT(錐螺紋)		E8FC-YA-N25 A

* 推薦同一口徑配管。“配管側”和“傳感器安裝側”配管接頭的口徑相同。
由于傳感器的設計是使計測部位于配管的中央，因此使用不同口徑的配管接頭會導致無法正確測量。
關于推薦配管接頭請參見樣本的“●配管方法”。

傳感器中不附帶，請務必訂購。

種類	導線長度	型號
單側接插件	important;">2ｍ	XS5F-D421-D80-F
	important;">5m	XS5F-D421-G80-F
	important;">2ｍ	XS5F-D422-D80-F
	important;">5m	XS5F-D422-G80-F
兩側接插件＊	important;">2ｍ	XS5W-D421-D81-F
	important;">5m	XS5W-D421-G81-F
	important;">2ｍ	XS5W-D422-D81-F
	important;">5m	XS5W-D422-G81-F

注. 詳情請參見本公司網站(www.fa.omron.com.cn/)的“傳感器I/O接插件/傳感器控制器”。
* 也有直型/L型的組合。

形狀	型	型號
important;">	important;">E8FC-25□□用	E8FC-YL-1

型號	NPN/PNP切換式(COM2)	E8FC-25SD
型號	NPN/PNP切換式(COM3)	E8FC-25ST
適用口徑	B公稱	3/8"	1/2"	3/4"	1"
適用口徑	A公稱	10A	15 A	20A	25 A
適用流體		不腐蝕接液部材質的液體(水、水溶性冷卻劑、非水溶性油等)
*容許壓力1**		10MPa
*流量監視2**	額定流量范圍	0.6～14 l/min	1～30 l/min	1.5～60 l/min	2～100 l/min
	額定流量范圍	內徑輸入設定(10A、15 A、20A、25 A)
	可顯示范圍	0～16 l/min	0～33 l/min	0～66 l/min	0～110 l/min
	*零切流量3**	0.6 l/min	1 l/min	1.5 l/min	2 l/min
	流量顯示分辨率	0.1、0.5、1 l/min可切換
	流量監視響應時間	控制輸出：1、2.5、5、10、30、60s
	*流量監視精度4**	±(測定值的7.0%+2.0%F.S.)以下
	流量重復精度 (因響應時間而異)	1s：±3.5%F.S.、2.5s：±2.5%F.S.、5s：±1.6%F.S.、10s：±1%F.S.、 30s：±0.8%F.S.、60s：±0.6%F.S.
	*環境溫度特性5**	±1.0%F.S./10℃
	應差(滯后)	可變
*溫度監視6**	*溫度監視額定范圍7**	0～85℃
	溫度監視精度	±2.5℃
	溫度重復精度	±0.5℃
控制輸出判定 (選擇式)	標準模式	判定測量值是否在閾值以上(以下)
控制輸出判定 (選擇式)	窗口模式	判定測量值是否在上限值/下限值范圍內
顯示方式		數值顯示：4位7段白色LED帶翻轉功能狀態指示燈：可選擇綠、橙、紅、OFF為顯示內容。輸出指示燈：OUT1動作(橙)、OUT2動作(橙) 單位指示燈：l/min(白)、%(白)、℃(白)、ST(白) 通信指示燈：IO-Link標志(綠)
延時設定		1～9999ms (可從無效、ON延時、OFF延時、單觸發中選擇功能)
連接方式		M12-4極接插件型
輸出ch1	控制輸出	流量控制輸出(N.O./N.C.)/溫度控制輸出(N.O./N.C.) NPN/PNP切換式 DC30V以下、***大100mA/ch、剩余電壓1V以下
	*模擬電流輸出8**	流量模擬輸出/溫度模擬輸出電流輸出4～20mA(***大負載電阻350Ω以下) (顯示值±2%F.S.)
	脈沖輸出	1、10、100、1000 l
輸出ch2	控制輸出	流量控制輸出(N.O./N.C.)/溫度控制輸出(N.O./N.C.) NPN/PNP切換式 DC30V以下、***大100mA/ch、剩余電壓1V以下
	*模擬電流輸出8**	流量模擬輸出/溫度模擬輸出電流輸出4～20mA(***大負載電阻350Ω以下) (顯示值±2%F.S.)
	脈沖輸出	1、10、100、1000 l
	外部輸入	智能調諧/1點調諧輸入(可切換、初始狀態：無效) 短路電流1.5mA以下、輸入時間20ms以上
IO-Link	IO-Link規格	Ver1.1
	傳送速度	E8FC-25SD：COM2(38.4kbps) E8FC-25ST：COM3(230.4Kbps)
	數據長	PD大�。�6byte OD大小：1byte(M-sequencetype：TYPE_2_V)
	***小周期時間	E8FC-25SD(COM2)：3.2ms E8FC-25ST(COM3)：2.0ms
電源	電源電壓	DC15～30V(含波動(p-p)10%)、Class2
電源	消耗電流	2,880mW以下 (電源電壓30V時，電流消耗96mA以下/電源電壓15V時，電流消耗192mA以下)
保護電路		電源反接保護、輸出短路保護、輸出反接保護
耐環境性	環境溫度范圍	工作時、保存時：各-20～+70℃(無結冰、無結露)
	適用流體溫度	0℃～85℃(配管表面無結冰)
	環境濕度范圍	工作時、保存時：各35～85%RH(無結露)
	耐電壓	AC500 V50/60Hz1min充電部整體與外殼間
	振動(耐久)	10～2000Hz雙振幅1.5mm X、Y、Z各方向2h
	沖擊(耐久)	500m/s²X、Y、Z各方向3次
	防護等級	IP67
材質	接液部	檢測部：SUS304、O型圈：FKM
材質	接液部以外	頭部：PPSU、顯示部：PES、按鈕：PBT、外殼：SUS304L、螺母：SUS304
重量		約190g
附件		• 使用說明書各1冊(日語、英語、中文) • 合規性表 • 索引列表

*1. 水錘等瞬間壓力變化也請控制在容許壓力范圍內。
*2. 關于流量監視的各項性能，基于本公司出廠時使用調整設備，在下列條件下測得的值而規定。
    • 本公司出廠時的調整設備：配管直徑20A、直管長度900mm以上、推薦接頭(KITZ公司制 PTZ-20A)、專用適配器(E8FC-YA-R20A)
    • 傳感器外殼保持部的長邊朝配管上游設置。詳情請參見樣本的“配管方法”。
    • 常溫環境下(約23℃)測量常溫水(約23℃)
此外，各項性能會受到配管水位的影響，包括接頭在內的配管內未注滿水時，或在流體脈動、配管堵塞等因素的影響下測量值可能會出現偏差。
*3. 零切是指將低于額定流量***小值的流量作為零輸出的功能。
*4. 配管直徑20A時的流量監視精度。配管直徑為10A、15 A、25 A時，請參見樣本的“特性數據”進行使用。
*5. 周圍溫度的特性基于在下列條件下測得的值而規定。
    • 配管直徑20A、直管長度900mm以上、推薦接頭(KITZ公司制 PTZ-20A)、專用適配器(E8FC-YA-R20A)
    • 傳感器外殼保持部的長邊朝配管上游設置。詳情請參見樣本的“配管方法”。
    • 在測量流量值30l/min的條件下測定常溫水(約23℃)
*6. 溫度監視的各項性能基于在下列條件下測得的值而規定。
    • 配管直徑20A、推薦接頭(KITZ公司制 PTZ-20A)、專用適配器(E8FC-YA-R20A)
    • 傳感器外殼保持部的長邊朝配管上游設置。詳情請參見yb的“配管方法”。
    • 常溫環境下(約23℃)
*7. 配管溫度超過70℃時，請勿使電纜接觸配管。
*8. 請勿在模擬電流輸出模式下將輸出ch1(PIN No.4)、輸出ch2(PIN No.2)連接到IO-Link主站上。否則可能導致IO-Link主站故障。

（單位：mm）

無指定尺寸公差：公差等級 IT16

本體

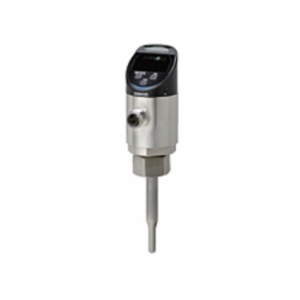

IoT液體流量傳感器

E8FC-25S□

適配器

E8FC-YA-R10A
E8FC-YA-N10A

E8FC-YA-R15 A
E8FC-YA-N15 A

E8FC-YA-R20A
E8FC-YA-N20A

E8FC-YA-R25 A
E8FC-YA-N25 A

O型圈

E8FC-YL-1

電纜

傳感器I/O接插件(M12、單側接插件)

直線型
XS5F-D421-D80-F
XS5F-D421-G80-F

L型
XS5F-D422-D80-F
XS5F-D422-G80-F

傳感器I/O接插件(M12、兩側接插件)

直型/直型
XS5W-D421-D81-F
XS5W-D421-G81-F

L型/L型
XS5W-D422-D81-F
XS5W-D422-G81-F

更多詳情咨詢：歐姆龍工業自動化服務商
