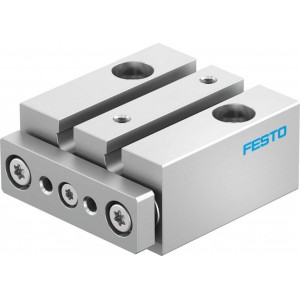

費斯托導向桿氣缸 DFM-6-5-P-A-GF 4149944 費斯托氣缸

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

費斯托氣缸

型號：DFM-6-5-P-A-GF
訂貨號：4149944

技術參數

特性	值
負載重心到聯接板的距離xs	10 mm
行程	5 mm
活塞直怪	6 mm
工作模式,驅動單元	聯接板
緩沖	兩端帶彈性緩沖環/墊
安裝位置	可選
導軌	滑動軸承導軌
結構特點	導軌
位置檢測	通過接近開關
符號	991737
工作壓力	0.2 MPa.….0.8 MPa
工作壓力	2 bar…8 bar
蕞大速度	1.3 m/s
工作模式	雙作用
工作介質	壓縮空氣,符合ISO 8573-1:2010[7:4:4]
工作和先導介質說明	可用潤滑介質工作(之后須一直潤滑介質工作)
耐腐蝕等級CRC	1-低耐腐蝕能力
環境溫度	-10°C.60C
端位的沖擊能量	0.012J
蕞大容許扭矩負載Mx與行程成函數關系	O.011 Nm
蕞大有效負載取決于指定距離xs下的行程	1.1N
6bar 時的理論力值,返回行程	13N
6bar 時的理論力值,前進行程	17N
扭轉間隙	0.1 deg
移動質量	8g
產品重量	28g
氣動接口	M3
材料說明	RoHS合規
蓋子材料	高合金不銹鋼
密封件材料	NBR
動態密封件材料	HNBR
端板材料	陽極氧化精制鋁合金
導向桿材料	高合金不銹鋼
外殼材料	陽極氧化精制鋁合金
活塞桿材料	高合金不銹鋼
