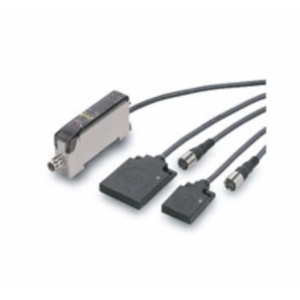

厚度為5.5mm的扁平傳感頭

采用機器人導線

傳感器部也配有動作指示燈

可通過單觸式接插件簡單連接

本體

傳感器部分 放大器單元部分 形狀 檢測距離(可變范圍) 型號 輸出形式 型號 important;"> 扁平型  非屏蔽  important;">10mm  (4 ～10mm) E2J-W10MA 1M important;">直流3線式NPN集電極  開路輸出 E2J-JC4A 2M important;">20mm  (8～20mm) E2J-W20MA 1M

附件（另售）

防塵罩

不屬傳感器、放大器的附件，因此請根據需要訂購。   形狀 用途 適用 型號 important;"> important;">防塵用 * E2J-JC4A (放大器)用 XS3Z-13 E2J-W□MA (傳感器)用 XS3Z-15   * 該防塵罩為防塵用。無保護結構IP67的性能，安裝在接插件上時，需確實推入接插件的安裝部位。

帶導線的傳感器I/O接插件

傳感器中不附帶，因此請根據需要進行訂購。   形狀 用途 導線芯線數 導線長度 型號 備注 important;"> important;">延長用 important;">4芯 important;">1m XS3W-M421-401-R M8螺釘固定型  機器人(耐振用)  直線/直線型 important;">2m XS3W-M421-402-R

傳感器部分



型號		E2J-W10MA	E2J-W20MA
標準檢測距離		10 mm	20 mm
檢測距離可變范圍		4～10mm	8～20mm
應差		檢測距離的15%以下
可檢測物體		導體和電介質體
標準檢測物體		接地金屬板 50×50×1mm
響應頻率		70Hz以上
響應頻率		檢測顯示(紅色)
環境溫度范圍		工作時、保存時：各-10～+55°C (無結冰、無結露)
環境濕度范圍		工作時、保存時：各35～85%RH (無結露)
振動(耐久)		10～500Hz 上下振幅2mm或150m/s2 X、Y、Z各方向 2h
沖擊(耐久)		500m/s2 X、Y、Z各方向 3次
保護結構		IEC標準 IP66
連接方式		接插件中繼型(機器人導線) (標準導線長1m)
質量(包裝后)		約30g	約40g
材質	外殼	耐熱ABS



放大器單元部分



型號		E2J-JC4A
電源電壓		DC24V±20% 紋波(p-p) 10%以下
消耗電流		30mA以下
控制  輸出	開關容量	NPN集電極開路輸出 100mA以下 (DC30V以下)
	殘留電壓	1V以下
指示燈		動作顯示(橙色)  電源顯示(綠色)
靈敏度調整鈕轉速		8圈、帶指示器
保護回路		反連接保護、負載短路保護、浪涌吸收
環境溫度范圍		工作時、保存時：各-10～+55°C (無結冰、無結露)
環境溫度范圍		工作時、保存時：各35～85%RH (無結露)
溫度的影響  (傳感器+放大器)		0～40°C的溫度范圍內+23°C時，檢測距離為±25%以下
電壓的影響		在額定電源電壓的±20%范圍內，額定電源電壓時，檢測距離的±1%以下
絕緣電阻		50MΩ以上(DC500V兆歐表)充電部整體與外殼間
耐電壓		AC1,000V 50/60Hz 1min 充電部整體與外殼間
振動(耐久)		10～150Hz 上下振幅1.5mm或100m/s2  X、Y、Z各方向 2h
沖擊(耐久)		300m/s2 X、Y、Z各方向 3次
保護結構		IEC標準 IP50
連接方式		導線引出型(標準導線長2m)
質量(包裝后)		約60g
材質	外殼	ABS
附件		安裝支架、使用說明書

（單位：mm）

本體

傳感器部分

E2J-W10MA

請點擊此處，查看大圖。

E2J-W20MA

請點擊此處，查看大圖。

放大器單元部分

E2J-JC4A

附件（另售）

防塵罩 材質： 氯乙烯（紅色）

XS3Z-13 （放大器E2J-JC4A用）

XS3Z-15 （傳感器E2J-W□MA用）
