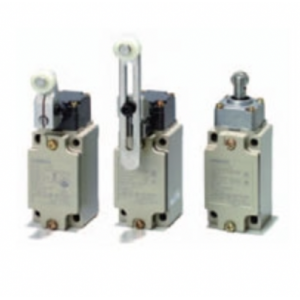

D4B-□N 歐姆龍限位開關 安全限位開關
點擊圖片查看原圖
品牌： 歐姆龍
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-03-25 20:31
瀏覽次數： 198
詢價
店鋪基本資料信息

 產品詳細說明
D4B-□N 歐姆龍限位開關 安全限位開關 堅固的安全限位開關配備了通過強制斷開 操作認證的金屬外殼慢動和速動接點 。

新增了強制斷開動作裝置（僅NC接點）， 可以在發生像接點熔斷 等故障時斷開接點。

擺桿設置的安全性確保了在動作位置指示燈面板和擺桿之間采用 齒輪嚙合的裝置。

裝配了能夠指示適當?shù)牟僮鲄^(qū)域的裝置以及用于切換控制左右動 作的按鈕開關。

強化了頂部密封結構， 以提高密封性能（TÜV ： IEC IP67， UL ： NEMA 3、4、4X、6P和13）。

廣泛的標準使用溫度范圍： –40～80°C （標準型）。

認證標準： UL、CSA、EN （TÜV） 及CCC。

配套型號

如需訂購未在該表中列出的型號， 請與歐姆龍代表處聯系。

安全限位開關（帶強制斷開動作裝置）



傳動桿 導管口 1NC/1NO (速動型) 1NC/1NO (慢動型) 2NC (慢動型)
型號 強制斷開 型號 強制斷開 型號 強制斷開
滾珠擺桿型
(樹脂滾珠)
392_lu_1_2
 G1/2 (PF1/2) D4B-2111N important;">
392_lu_1_1
 D4B-2511N important;">
392_lu_1_1
 D4B-2A11N important;">
392_lu_1_1
M20 D4B-4111N D4B-4511N D4B-4A11N
滾珠擺桿型
(不銹鋼滾珠)
392_lu_1_2
 G1/2 (PF1/2) D4B-2115N important;">
392_lu_1_1
 D4B-2515N important;">
392_lu_1_1
 D4B-2A15N important;">
392_lu_1_1
M20 D4B-4115N D4B-4515N D4B-4A15N
柱塞型
392_lu_1_3
 G1/2 (PF1/2) D4B-2170N important;">
392_lu_1_1
 D4B-2570N important;">
392_lu_1_1
 D4B-2A70N important;">
392_lu_1_1
M20 D4B-4170N D4B-4570N D4B-4A70N
柱塞滾珠型
392_lu_1_4
 G1/2 (PF1/2) D4B-2171N important;">
392_lu_1_1
 D4B-2571N important;">
392_lu_1_1
 D4B-2A71N important;">
392_lu_1_1
M20 D4B-4171N D4B-4571N D4B-4A71N



通用限位開關



傳動桿 導管口 1NC/1NO (速動型) 1NC/1NO (慢動型) 2NC (慢動型)
型號 強制斷開 型號 強制斷開 型號 強制斷開
可變滾珠擺桿
392_lu_2_1
 G1/2 (PF1/2) D4B-2116N important;">--- D4B-2516N important;">--- D4B-2A16N important;">---
M20 D4B-4116N D4B-4516N D4B-4A16N
可變桿式擺桿
392_lu_2_2
 G1/2 (PF1/2) D4B-2117N important;">--- D4B-2517N important;">--- D4B-2A17N important;">---
M20 D4B-4117N D4B-4517N D4B-4A17N


標準和EC指令

符合以下EC指令的規定：

機械指令
低電壓指令
EN50041
EN60204-1
EN1088

認證標準

速動型



認證機構 標準 文件號
TÜV Rheinland EN60947-5-1
(經認證的強制斷
開動作裝置)
GS-ET-15		 請聯系歐姆龍代表處
EN60947-5-1
(未認證的強制斷
開動作裝置)		 J50005477 *
UL UL508 E76675
CSA C22.2 No. 14 LR45746
CQC (CCC) GB/T14048.5 2003010305077612



* 僅限可變滾珠擺桿型、可變桿式擺桿型。

慢動型



認證機構 標準 文件號
TÜV Rheinland EN60947-5-1
(經認證的強制斷
開動作裝置)
GS-ET-15		 請聯系歐姆龍代表處
EN60947-5-1
(未認證的強制斷
開動作裝置)		 J50005477 *
UL UL508 E76675
CSA C22.2 No. 14 LR45746
CQC (CCC) GB/T14048.5 2003010305077612



* 僅限可變滾珠擺桿型、可變桿式擺桿型。

安全標準認證額定值

TÜV(EN60947-5-1)、CCC(GB/T14048.5)



項目 使用范圍 AC-15
額定工作電流(Ie) important;">2 A
額定工作電壓(Ue) important;">400 V



注：請使用符合IEC60269的gI型或gG型10A保險絲作為短路保護措施。

UL/CSA: (UL508、CSA C22.2 No. 14)

A600



額定電壓 通電電流 電流(A) 伏安數(VA)
接通 斷開 接通 斷開
120 VAC
240 VAC
480 VAC
600 VAC		 important;">10 A important;">60
30
15
12		 important;">6
3
1.5
1.2		 important;">7,200 important;">720



額定值



額定電壓(V) 無感應負載(A) 感性負載(A)
電阻負載 燈負載 感性負載 馬達負載
NC NO NC NO NC NO NC NO
125 VAC
250
400		 important;">10
10
10		 important;">3
2
1.5		 important;">1.5
1
0.8		 important;">10
10
3		 important;">5
3
1.5		 important;">2.5
1.5
0.8
8 VDC
14
30
125
250		 important;">10
10
6
0.8
0.4		 important;">6
6
4
0.2
0.1		 important;">3
3
3
0.2
0.1		 important;">10
10
6
0.8
0.4		 important;">6
6
4
0.2
0.1



注1. 上述值表示恒定電流。
2. 感性負載的功率因數為0.4以上（交流） 或時間常數7ms以下（直流）。
3. 燈負載的浪涌電流是普通電流的10倍。
4. 馬達負載的浪涌電流是普通電流的6倍。

浪涌電流 important;">30A以下



性能



保護等級 *1 IP67 (EN60947-5-1)
壽命 *2 機械 3,000萬次以上(速動型)
1,000萬次以上(慢動型)
電氣 500,000次以上(AC250V電阻負載10A時)
操作速度 1mm/s～0.5 m/s
操作頻率 機械 120次/min
電氣 30次/min
接點電阻 25mΩ以下
***小適用負載 *3 AC5V 180mA電阻負載
(N水準參考值)
額定絕緣電壓(Ui) 600 V (EN60947-5-1)
額定頻率 50/60 Hz
防觸電保護等級 Class I (帶接地端子)
污染度(使用環境) 3 (EN60947-5-1)
耐電壓(EN60947-5-1) 同**子間 2.5kV (速動) /4kV (慢動)
異**子間 4kV (慢動型)
各端子與地線間 4 kV
絕緣電阻 同**子之間、各端子與不帶電部分之間100MΩ以上(DC500V)
接點間隔 2×2mm以上(慢動型)
2×0.5mm以上(速動型)
耐振動 誤動作 10～55Hz， 0.75mm單振幅
耐沖擊 耐久 1,000 m/s2以上
誤動作 300m/s2以上
條件短路電流 100 A (EN60947-5-1)
額定密閉熱電流(Ithe) 20 A (EN60947-5-1)
使用環境溫度 -40～80°C (無結冰)
使用環境濕度 95%以下
質量 約250g



注1. 上述值為初始值。
2. 根據型號不同， 可能與上述數值不同。詳情請咨詢歐姆龍代理商。
*1. 保護結構是根據標準（EN60947-5-1） 中規定的測試法得出。使用前請務必在實際使用的條件、環境下確認其密封性。
*2. 耐久性的測試條件為： 環境溫度5～35°C、環境濕度40～70%。有關詳細條件， 請咨詢歐姆龍代表處。
*3. 根據開關頻率、使用環境和相關級別不同， 上述數值可能不同， 請向歐姆龍代理商咨詢。

（單位：mm）

注：省略的尺寸與滾珠擺桿型相同
D4B-2□□□N具有G1/2導管口。
D4B-4□□□N具有M20導管口。

開關

滾珠擺桿型
D4B-□□11N

D4B-□N 外形尺寸 3

滾珠擺桿型（不銹鋼滾珠）
D4B-□□15N

D4B-□N 外形尺寸 4

可變滾珠擺桿 *2
D4B-□□16N

D4B-□N 外形尺寸 5

可變桿式擺桿 *2
D4B-□□17N

D4B-□N 外形尺寸 6

注：除非特別說明， 所有外形尺寸的公差為±0.4mm。
*1. 可以通過轉動動作位置指示器將擺桿設置到任意目標位置。
*2. 在結構方面， 該開關更傾向于通用限位開關， 而不是安全限位開關。

D4B-□N 外形尺寸 8

注： 2NC接點的閉路/開路動作的同時性會有參差。請檢查接點的操作。
*1. 這些開關的動作特性是在將滾珠級別設定在31.5mm時測得。
*2. 這些開關的動作特性是在將桿式級別設定在140mm時測得。
*3. 動作特性左右相同。
*4. 僅限慢動型。
*5. 僅限速動型。
*6. 為參考值。
*7. 必須提供以確保安全操作。

柱塞型
D4B-□□70N

D4B-□N 外形尺寸 9

柱塞滾珠型
D4B-□□71N

D4B-□N 外形尺寸 10

注：除非特別說明， 所有外形尺寸的公差為±0.4mm。

D4B-□N 外形尺寸 12

注：2NC接點的閉路/開路動作的同時性會有參差。
請檢查接點的操作。
*1. 僅限慢動型。
*2. 僅限速動型。
*3. 為參考值。
*4. 必須提供以確保安全操作。
