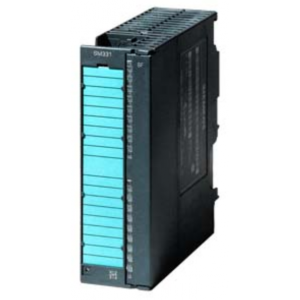

6AG1331-7KF02-2AB0 西門子模擬量輸入模塊 可開增票
點擊圖片查看原圖
品牌： 西門子
產品系列： SIPLUS S7-300
產品型號： 6AG1331-7KF02-2AB0
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-11-19 16:56
瀏覽次數： 178
詢價
店鋪基本資料信息

 產品詳細說明
6AG1331-7KF02-2AB0
SIPLUS S7-300 SM 331 20 極 基于 6ES7331-7KF02-0AB0 帶防腐蝕涂層， -25 - +70°C， 模擬輸入電位隔離 8 模擬輸入，分辨率 9/12/14 位， U/I/熱電偶/電阻， 報警，診斷，1個 20針 拔/插利用 激活的背板總線
電源電壓
負載電壓 L+
● 額定值 (DC) 24 V; 在軌道應用中電源符合 EN 50155 標準
● 反極性保護 是
輸入電流
來自負載電壓 L+（空載），***大值 200 mA
來自背板總線 DC 5 V，***大值 50 mA
功率損失
功率損失，典型值 1 W
模擬輸入
模擬輸入端數量 8
● 測量電阻時 4
電壓輸入允許的輸入電壓（毀壞限制），***大值 20 V; 持續電壓；***大 1 s 內 75 V（占空比 1:20）
電流輸入允許的輸入電流（毀壞限制），***大值 40 mA
電阻傳感器的恒定測量電流，典型值 1.67 mA
輸入范圍
● 電壓 是
● 電流 是
● 熱電偶 是
● 電阻溫度計 是
● 電阻 是
輸入范圍（額定值），電壓
● 0 至 +10 V 否
● 1 V 至 5 V 是
— 輸入電阻（1 V 至 5 V） 100 k
● 1 V 至 10 V 否
● -1 V 至 +1 V 是
— 輸入電阻（-1 V 至 +1 V） 10 M
● -10 V 至 +10 V 是
— 輸入電阻（-10 V 至 +10 V） 100 k
● -2.5 V 至 +2.5 V 是
— 輸入電阻（-2.5 V 至 +2.5 V） 100 k
● -250 mV 至 +250 mV 是
— 輸入電阻（-250 mV 至 +250 mV） 10 M
● -5 V 至 +5 V 是
— 輸入電阻（-5 V 至 +5 V） 100 k
● -50 mV 至 +50 mV 否
● -500 mV 至 +500 mV 是
— 輸入電阻（-500 mV 至 +500 mV） 10 M
● -80 mV 至 +80 mV 是
— 輸入電阻（-80 mV 至 +80 mV） 10 M
輸入范圍（額定值），電流
● 0 至 20 mA 是
— 輸入電阻（0 至 20 mA） 25
● -10 mA 至 +10 mA 是
— 輸入電阻（-10 mA 至 +10 mA） 25
● -20 mA 至 +20 mA 是
— 輸入電阻（-20 mA 至 +20 mA） 25
● -3.2 mA 至 +3.2 mA 是
— 輸入電阻（-3.2 mA 至 +3.2 mA） 25
● 4 mA 至 20 mA 是
— 輸入電阻（4 mA 至 20 mA） 25
輸入范圍（額定值），熱電偶
● 類型 B 否
● 類型 C 否
● 類型 E 是
— 輸入電阻（類型 E） 10 M
● 類型 J 是
— 輸入電阻（類型 J） 10 M
● 類型 K 是
— 輸入電阻（類型 K） 10 M
● 類型 L 否
● 類型 N 是
— 輸入電阻（類型 N） 10 M
● 類型 R 否
● 類型 S 否
● 類型 T 否
● 類型 U 否
● 類型 TXK/TXK(L) 符合 GOST 否
輸入范圍（額定值），電阻溫度計
● Cu 10 否
● Ni 100 是; 標準
— 輸入電阻 (Ni 100) 10 M
● Ni 1000 否
● LG-Ni 1000 否
● Ni 120 否
● Ni 200 否
● Ni 500 否
● Pt 100 是; 標準
— 輸入電阻 (Pt 100) 10 M
● Pt 1000 否
● Pt 200 否
● Pt 500 否
輸入范圍（額定值），電阻
● 0 至 150 歐姆 是
— 輸入電阻（0 至 150 歐姆） 10 M
● 0 至 300 歐姆 是
— 輸入電阻（0 至 300 歐姆） 10 M
● 0 至 600 歐姆 是
— 輸入電阻（0 至 600 歐姆） 10 M
● 0 至 6000 歐姆 否
熱電偶 (TC)
溫度補償
— 可參數化 是
— 內部溫度補償 是
— 使用補償盒進行的外部溫度補償 是
— 對于可定義的參考結溫度 是
特性線性化
● 可參數化 是
— 對于熱電偶 類型 E、J、K、L、N
— 用于電阻溫度計 Pt100（標準范圍，氣候范圍），Ni100（標準范圍，氣候范圍）
導線長度
● 屏蔽，***大值 200 m; 80 mV 和熱電偶時為 50 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 15 bit; 單極： 9/12/12/14 位；雙極： 9 位 + VZ/12 位 + VZ/12 位 + VZ/14 位 + VZ
● 可參數化的集成時間 是; 2,5 / 16,67 / 20 / 100 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 400 / 60 / 50 / 10 Hz
傳感器
信號傳感器連接
● 用于電壓測量 是
● 對于作為兩線制測量變送器時的電流測量 是
● 對于作為四線制測量變送器時的電流測量 是
● 對于利用兩線制接口進行的電阻測量 是
● 對于利用三線制接口進行的電阻測量 是
● 對于利用四線制接口進行的電阻測量 是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-) 1 %; ±1% (80 mV)；±0.6%（250 mV 至 1000 mV）；±0.8%（2.5 V 至 10 V）@ 0 ... +60 °C；±1.3% (80 mV)；±0.8%（250 mV 至 1000 mV）；±1%（2.5 V 至 10 V）@ -25 ... +70 °C
● 電流，與輸入范圍有關，(+/-) 0.7 %; @ 0 ... +60 °C；±0.9% @ -25 ... +70 °C；從 3.2 mA 至 20 mA
● 電阻，與輸入范圍有關，(+/-) 0.7 %; @ 0 ... +60 °C; ±0.9% @ -25 ... +70 °C; 150, 300, 600 Ohm
● 熱電阻，與輸入范圍有關，(+/-) 0.7 %; ±0.7% (Pt100 / Ni100)；±0.8%（Pt100 氣候）@ 0 ... +60 °C；±0.9% (Pt100 / Ni100)；±1%（Pt100 氣候）@ -25 ... +70 °C
● 熱電偶，與輸入范圍有關，(+/-) 1.1 %; @ 0 ... +60 °C；±1.3% @ -25 ... +70 °C；類型 E、J、K、L、N
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-) 0.6 %; ±0.4 %（250 mV 至 1000 mV）；±0.6 %（2.5 mV 至 10 mV）；±0.7 % (80 mV)
● 電流，與輸入范圍有關，(+/-) 0.5 %; 3.2 至 20 mA
● 電阻，與輸入范圍有關，(+/-) 0.5 %; 150、300、600 Ohm：
● 熱電阻，與輸入范圍有關，(+/-) 0.6 %; ±0.5% (Pt100/Ni100)，±0.6% (Pt100 氣候)
● 熱電偶，與輸入范圍有關，(+/-) 0.7 %; 類型 E、N、J、K、L
報警/診斷/狀態信息
診斷功能 是; 可參數化
報警
● 診斷報警 是; 可參數化，通道 0 和 2
● 極限值報警 是; 可參數化
診斷
● 診斷信息可讀 是
診斷顯示 LED
● 累積故障 SF（紅色） 是
電位隔離
模擬輸入電位隔離
● 在通道之間 否
● 在通道和背板總線之間 是
● 在通道和電子元件電源電壓之間 是
絕緣
絕緣測試，使用 DC 500 V
標準、許可、證書
CE 標記 是
UL 許可 是; File E239877
RCM（原 C-TICK） 是
KC 許可 是
EAC（原 Gost-R） 是
軌道應用
● EN 50155 是; 章節 4、5 和 12；無其他適用協議；T1，類別 1，等級 A/B，EN 50155:2007（參見 SIOS 條目 109755985）
環境要求
運行中的環境溫度
● ***小值 -25 °C; = Tmin
● ***大值 70 °C; = Tmax；如果根據 EN50155 在軌道車輛上使用，測得的溫度范圍 -25 ... +55 ℃ (T1) 或 60 °C @ UL/ULhaz/ATEX/FM use 有效
運輸/儲存時的環境溫度
● ***小值 -40 °C
● ***大值 70 °C
參考海平面的運行高度
● ***大海拔安裝高度 5 000 m
● 環境溫度-氣壓-安裝高度 1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K)
相對空氣濕度
● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 100 %; RH，包括凝露/凍結（在凝露狀態下不得調試）
堅實性
用于地點位置固定的工業設備
— 對生物活性物質具有耐受性，符合 EN 60721-3-3 是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-3 是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-3 是; 3S4 級，包括沙子、粉塵；*
用于陸地車輛，有軌機動車和特殊汽車
— 對生物活性物質具有耐受性，符合 EN 60721-3-5 是; 5B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），5B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-5 是; 5C3 級 (RH < 75 %)，包括鹽霧，符合 EN 50155 (ST2) ；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-5 是; 5S3 級，包括沙子、粉塵；*
用于船上 / 海上
— 對生物活性物質具有耐受性，符合 EN 60721-3-6 是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-6 是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-6 是; 6S3 級，包括沙子、粉塵；*
可應用于工業過程技術
— 對化學活性物質具有耐受性，符合 EN 60654-4 是; 3 級（三氯乙烯除外）
— 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油）
備注
— 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 * 運行時，隨附的插頭蓋板必須保留在未占用的接口上！
連接技術 / 標題
需要的前置插頭 20 針
尺寸
寬度 40 mm
高度 125 mm
深度 120 mm
重量
重量，約 250 g
上一次修改： 2021/3/2
