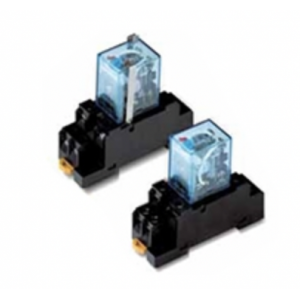

LYJ 歐姆龍繼電器控制柜用一般通用繼電器電弧屏障裝備高絕緣強度(AC2,000V)

繼電器

接點形式	插入/焊接端子	帶指示燈插入/焊接端子	PCB端子	上端安裝插入/焊接端子
SPDT	LY1-J	—	LY1-0J	—
DPDT	LY2-J	LY2N-J	LY2-0J	LY2F-J
3PDT	LY3-J	LY3N-J	—	LY3F-J
4PDT	LY4-J	LY4N-J	—	LY4F-J

注：訂貨時，在型號編號上加上額定線圈電壓，額定線圈電壓見線圈額定值表。

附件（另售）

插座及繼電器固定支架

繼電器	正面連接插座		背面連接插座
繼電器	DIN導軌/螺絲端子	支架	焊接端子	支架	PCB端子	支架
SPDT	PTF08A	PYC-A1	PT08	PYC-P	PT08-0	PYC-P
DPDT	PTF08A-E		PT08		PT08-0
3PDT	PTF11A		PT11		PT11-0
4PDT	PTF14A		PT14		PT14-0
4PDT	PTF14A-E		PT14		PT14-0

用于插座及繼電器固定支架的安裝片

插座型號	適用于1個插座	適用于10個插座	適用于12個插座	適用于18個插座	支架
PT08	PYP-1	—	—	PYP-18	PYC-1
PT11	PTP-1-3	—	PTP-12	—
PT14	PTP-1	PTP-10	—	—

線圈額定值

LY1J/LY1-0J/LY2J/LY2NJ/LY2-0J/LY2FJ

額定電壓		額定電流(mA)		線圈電阻(Ω)	電感(參考值)		動作電壓(V)	復位電壓(V)	***大容許電壓(V)	功耗 (約)
額定電壓		50Hz	60Hz	線圈電阻(Ω)	Arm.OFF	Arm.ON	額定電壓的%			功耗 (約)
AC	6V	214.1mA	183mA	12.2Ω	0.04H	0.08H	80%以下	30%以上	額定電壓的110%	1.0～1.2VA (60Hz)
	12V	106.5mA	91mA	46Ω	0.17H	0.33H
	24V	53.8mA	46mA	180Ω	0.69H	1.30H
	50V	25.7mA	22mA	788Ω	3.22H	5.66H
	100/110V	11.7/12.9mA	10/11mA	3,750Ω	14.5H	24.6H				0.9～1VA (60Hz)
	110/120V	9.9/10.8mA	8.4/9.2mA	4,430Ω	19.2H	32.1H
	200/220V	6.2/6.8mA	5.3/5.8mA	12,950Ω	54.7H	94.1H
	220/240V	4.8/5.3mA	4.2/4.6mA	18,790Ω	83.5H	136H
DC	6V	150mA		40Ω	0.16H	0.33H		10%以上		0.9W
	12V	75mA		150Ω	0.73H	1.37H
	24V	36.9mA		650Ω	3.20H	5.72H
	48V	18.5mA		2,600Ω	10.6H	21.0H
	100/110V	9.1mA/10mA		11,000Ω	45.6H	86.2H

LY3J/LY3NJ/LY3FJ

額定電壓		額定電流(mA)		線圈電阻(Ω)	電感(參考值)		動作電壓(V)	復位電壓(V)	***大容許電壓(V)	功耗 (約)
額定電壓		50Hz	60Hz	線圈電阻(Ω)	Arm.OFF	Arm.ON	額定電壓的%			功耗 (約)
AC	6V	310mA	270mA	6.7Ω	0.05H	0.08H	80%以下	30%以上	額定電壓的110%	1.6～2.0VA (60Hz)
	12V	159mA	134mA	24Ω	0.21H	0.33H
	24V	80mA	67mA	100Ω	0.79H	1.30H
	50V	38mA	33mA	410Ω	3.87H	5.66H
	100/110V	14.1/16mA	12.4/13.7mA	2,300Ω	18.5H	24.6H
	200/220V	9.0/10.0mA	7.7/8.5mA	8,650Ω	59.5H	32.1H
DC	6V	234mA		25.7Ω	0.21H	0.33H		10%以上		1.4W
	12V	112mA		107Ω	0.98H	1.37H
	24V	58.6mA		410Ω	3.87H	5.72H
	48V	28.2mA		1,700Ω	13.9H	21.0H
	100/110V	12.7mA/13mA		8,500Ω	54.3H	86.2H

LY4J/LY4NJ/LY4FJ

額定電壓		額定電流(mA)		線圈電阻(Ω)	電感(參考值)		動作電壓(V)	復位電壓(V)	***大容許電壓(V)	功耗 (約)
額定電壓		50Hz	60Hz	線圈電阻(Ω)	Arm.OFF	Arm.ON	額定電壓的%			功耗 (約)
AC	6V	386mA	330mA	5Ω	0.02H	0.04H	80%以下	30%以上	額定電壓的110%	1.95～2.5VA (60Hz)
	12V	199mA	170mA	20Ω	0.10H	0.17H
	24V	93.6mA	80mA	78Ω	0.38H	0.67H
	50V	46.8mA	40mA	350Ω	1.74H	2.88H
	100/110V	22.5/25.5mA	19/21.8mA	1,600Ω	10.5H	17.3H
	200/220V	11.5/13.1mA	9.8/11.2mA	6,700Ω	33.1H	57.9H
DC	6V	240mA		25Ω	0.09H	0.21H		10%以上		1.5W
	12V	120mA		100Ω	0.39H	0.84H
	24V	69mA		350Ω	1.41H	2.91H
	48V	30mA		1,600Ω	6.39H	13.6H
	100/110V	15mA/15.9mA		6,900Ω	32H	63.7H

注1. 額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為AC額定電流+15%、-20%， DC線圈電阻±15%。
2. 動作特性是線圈溫度在+23℃時的值。
3. AC線圈電阻、電感為參考值（60Hz時）。
4. 根據上述值測定了功耗點。當晶體管驅動時，請確認漏電流并根據需要連接泄放電阻。

額定值

項目	單接點
	1極		2，3和4極
	電阻負載 (cosφ=1)	感性負載 (cosφ=0.4、L/R=7ms)	電阻負載 (cosφ=1)	感性負載 (cosφ=0.4、L/R=7ms)
額定負載	15 A，AC110V 10A，AC220V 15 A，DC24V	10A，AC110V 7A，AC220V 7A，DC24V	10A，AC110V 7A，AC220V 10A，DC24V	7.5 A，AC110V 5 A，AC220V 5 A，DC24V
負載電流	15 A		10A
***大開關電壓	AC250V，DC125V		AC250V，DC125V
***大開關電流	15 A		10A
***大開關容量	2,200VA 360W	1,600VA 170W	1,600VA 240W	1,100VA 120W
***小容許負載	100mA，5VDC
接點材質	銀合金

注：P 水平：λ= 0.1×10-6/操作，參考值

性能

接觸電阻			50mΩ以下
動作時間			25ms以下
復位時間			25ms以下
操作頻率	機械		18,000次/小時
操作頻率	電氣		1,800次/小時
絕緣電阻			100MΩ以上(在500VDC)
耐電壓	線圈與接點間		AC2,000V， 50/60 Hz 1分鐘
耐電壓	與同極接點間		AC1,000V， 50/60 Hz 1分鐘
振動	破壞		10～55Hz， 1.0mm雙振幅
振動	故障		10～55Hz， 1.0mm雙振幅
沖擊	破壞		1,000m/s² (約100G)
沖擊	故障		200m/s² (約20G)
周圍環境溫度	1極和2極		-25℃～55℃ (無結冰)
周圍環境溫度	3極和4極		-25℃～40℃ (無結冰)
周圍環境濕度			35%～85%RH
耐久性	機械 (開關頻率18,000次/小時)	AC線圈	40,000,000次以上
	機械 (開關頻率18,000次/小時)	DC線圈	80,000,000次以上
	電氣 (開關頻率1,800次/小時)	1，3和4極	160,000次以上(額定負載下)
	電氣 (開關頻率1,800次/小時)	2極	400,000次以上(額定負載下)
質量		1和2極	約40g
		3極	約50g
		4極	約70g
