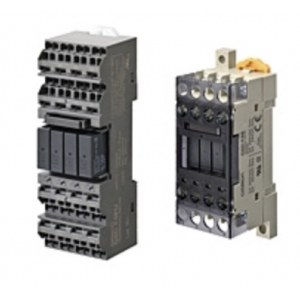

G6D-F4PU / G3DZ-F4PU, G6D-F4B / G3DZ-F4B 歐姆龍繼電器 終端繼電器 在4點輸出用終端繼電器上追加Push-In Plus端子臺型

本體

Push-In Plus端子臺型



區別	接點構成	型號	額定電壓(V)
繼電器輸出	important;">1a×4	G6D-F4PU	important;">DC12
			important;">DC24
功率MOS FET繼電器輸出		G3DZ-F4PU	important;">DC12
			important;">DC24



螺釘端子臺型



區別	接點構成	型號	額定電壓(V)
繼電器輸出	important;">1a×4	G6D-F4B	important;">DC12
			important;">DC24
功率MOS FET繼電器輸出		G3DZ-F4B	important;">DC12
			important;">DC24



選裝件（另售）

更換用繼電器



適用的終端繼電器型號	型號	額定電壓 (V)
G6D-F4PU/G6D-F4B	G6D-1A-ASI	important;">DC12
		important;">DC24
G3DZ-F4PU/G3DZ-F4B	G3DZ-2R6PL	important;">DC12
		important;">DC24



連接插座（可單件銷售）

G6D-F4PU/G3DZ-F4PU（Push-In Plus端子臺型）用



型號	額定電壓 (V)
P6DF-F4PU	important;">DC12
	important;">DC24



G6D-F4B/G3DZ-F4B（螺釘端子臺型）用



型號	額定電壓 (V)
P6DF-F4B	important;">DC12
	important;">DC24



注1. 連接插座P6DF-F4B的單件，尚未取得國際標準認證。
2. 是未安裝繼電器的插座單件（帶端子蓋）。
3. 還備有端子蓋單件。
G6D-4-C ***小訂購數量：10個。

短接棒（G6D-F4PU/G3DZ-F4PU（Push-In Plus端子臺型）用）



間距	適用機型	極數	顏色	型號*1	***大通電電流	***低訂貨數量(個)
7.75mm	G6D-F4PU  G3DZ-F4PU  P6DF-F4PU	important;">2	紅色(R)  藍色(S)  黃色(Y)	PYDN-7.75-020□	important;">20A	important;">10
		important;">3		PYDN-7.75-030□
		important;">4		PYDN-7.75-040□
		important;">20		PYDN-7.75-200□



注：請用于同一插座或相鄰插座的交叉配線。
*1. 型號的□內為覆膜顏色的符號�！躅伾�選擇：R=紅色、S=藍色、Y＝黃色

短接棒（G6D-F4B/G3DZ-F4B（螺釘端子臺型）用）



適用的終端繼電器型號	型號
G6D-F4B	G6D-4-SB
G3DZ-F4B



導軌安裝用品



形狀	種類		型號	***低訂貨數量(個)
important;">	支承導軌	1m	PFP-100N	important;">1
		0.5m	PFP-50N
important;">	終端板*1		PFP-M	important;">10
important;">	間隔板		PFP-S



*1. 安裝支承導軌時，請使用終端板（PFP-M）。


額定規格

繼電器規格

操作線圈（單個G6D繼電器）



額定電壓  (V)		額定電流  (mA)	線圈電阻  (Ω)	動作電壓  (V)	復位電壓  (V)	***大容許  電壓 (V)	降低功耗  (mW)
DC	12	18.7	720	70%以下*	10%以上	130%	約200
	24	10.5	2,880



注1. 額定電流、線圈電阻的值是指，線圈溫度為+23℃時的值，公差為±20%。
2. 動作特性指的是線圈溫度為+23℃時的值。
3. ***大容許電壓是指，繼電器線圈操作電源的電壓容許變化范圍內的***大值。不是連續容許。
4. 額定電流包含終端的LED電流。
*但上下反向安裝時為75%以下。

開關部（單個G6D繼電器）

G6D-F4PU（Push-In Plus端子臺型）



項目	負載	電阻負載(cosφ＝1)
額定負載		AC250V 5 A、DC30V 5 A
額定通電電流		5 A
接點電壓***大值		AC250V、DC30V
接點電流***大值		5 A
開關容量***大值(參考值)		1,250VA、150W



G6D-F4B（螺釘端子臺型）



項目	負載	電阻負載(cosφ＝1)
額定負載		AC250V 3A、DC30V 3A
額定通電電流*		5 A
接點電壓***大值		AC250V、DC30V
接點電流***大值*		5 A
開關容量***大值(參考值)*		1,250VA、150W



*4點同時通電時為3A、 750VA、 90W。

性能



型號		G6D-F4PU  (Push-In Plus端子臺型)
項目		繼電器輸出
接觸電阻*1		100mΩ以下
動作時間*2		10ms以下
復位時間*2		10ms以下
絕緣電阻		1,000MΩ以上(DC500V兆歐表)
耐電壓	線圈/接點之間	AC2,000V 50/60Hz 1min
	同極接點間	AC750V 50/60Hz 1min
耐沖擊電壓(線圈/接點之間)		4,000V(1.2×50μs)
振動	耐久	10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
	誤動作	10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊	耐久	500m/s2
	誤動作	100m/s2
耐久性	機械	2,000萬次以上(開關頻率18,000次/h)
	電氣*2	AC250V 5 A(電阻負載)7萬次以上  DC30V 5 A(電阻負載)7萬次以上  (開關頻率1,800次/h)
故障率P水準(參考值 *3)		DC5V、10mA
使用環境溫度、保管溫度		-25～+55℃(無結冰)
使用環境濕度		45～85%RH
LED顯示顏色		黃色
保護結構		IP20
重量		約95g



注：上述值為初始值。
*1. 測量條件：DC 5V 1A
*2. 環境溫度條件：+23℃
*3. 此值為開關頻率120次/min時的值。



型號		G6D-F4B  (螺釘端子臺型)
項目		繼電器輸出
接觸電阻*1		100mΩ以下
動作時間*2		10ms以下
復位時間*2		10ms以下
絕緣電阻		1,000MΩ以上(DC500V兆歐表)
耐電壓	線圈/接點之間	AC2,000V 50/60Hz 1min
	同極接點間	AC750V 50/60Hz 1min
耐沖擊電壓(線圈/接點之間)		4,000V(1.2×50μs)
振動	耐久	10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
	誤動作	10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊	耐久	500m/s2
	誤動作	100m/s2
耐久性	機械	2,000萬次以上(開關頻率18,000次/h)
	電氣*2	AC250V 3A(電阻負載)20萬次以上  DC 30V 3A(電阻負載)20萬次以上  (開關頻率1,800次/h)
故障率P水準(參考值 *3)		DC5V、10mA
使用環境溫度、保管溫度		-25～+55℃(無結冰)
使用環境濕度		45～85%RH
LED顯示顏色		黃色
保護結構		important;">-
重量		約65g



注：上述值為初始值。
*1. 測量條件：DC 5V 1A
*2. 環境溫度條件：+23℃
*3. 此值為開關頻率120次/min時的值。

額定規格

功率MOS FET繼電器規格

輸入（單個G3DZ功率MOS FET繼電器）



額定電壓		使用電壓	動作電壓	復位電壓	輸入阻抗	額定電流
DC	12	DC9.6～14.4V	DC9.6V以下	DC1V以上	2kΩ±20%	8.0mA±20%
	24	DC19.2～28.8V	DC19.2V以下		4kΩ±20%	8.2mA±20%



注：額定電流包含終端的LED電流。

輸出（單個G3DZ功率MOS FET繼電器）



額定負載電壓	負載電壓范圍	負載電流	浪涌ON電流耐量
AC3～264V  DC3～125V	AC3～264V  DC3～125V	100μ～0.3A	6A (10ms)



注：G3DZ上沒有輸出極性。

性能



型號	G3DZ-F4PU  (Push-In Plus端子臺型)
項目	功率MOS FET繼電器輸出
動作時間	10ms以下
復位時間	15ms以下
輸出ON電阻	2.4Ω以下
開路時漏電流	10μA以下(DC125V時)
絕緣阻抗	100MΩ以上(DC500V兆歐表)
輸入輸出間耐電壓	AC2,000V 50/60Hz 1min
耐振動	10～55～10Hz單振幅0.75mm(雙振幅1.5mm)
耐沖擊	500m/s2
使用環境溫度、保管溫度	-25～+55℃(無結冰)
使用環境濕度	45～85%RH
LED顯示顏色	黃色
保護結構	IP20
重量	約95g





型號	G3DZ-F4B  (螺釘端子臺型)
項目	功率MOS FET繼電器輸出
動作時間	10ms以下
復位時間	15ms以下
輸出ON電阻	2.4Ω以下
開路時漏電流	10μA以下(DC125V時)
絕緣阻抗	100MΩ以上(DC500V兆歐表)
輸入輸出間耐電壓	AC2,000V 50/60Hz 1min
耐振動	10～55～10Hz單振幅0.75mm(雙振幅1.5mm)
耐沖擊	500m/s2
使用環境溫度、保管溫度	-25～+55℃(無結冰)
使用環境濕度	45～85%RH
LED顯示顏色	黃色
保護結構	important;">-
重量	約65g



國際標準認證額定規格

國際標準認證的額定規格值與單個產品所指定的性能規格有所不同，請務必仔細確認規格后再使用。

G6D-F4PU/G3DZ-F4PU

UL標準認證（文件No.E41515）



型號	標準編號	類別	Listed/  Recognition  分類	操作線圈  額定規格
G6D-F4PU	UL508	NRNT/7	Listed	DC12V  DC24V
G3DZ-F4PU
P6DF-F4PU		SWIV2	Recognition





型號	極數	接點額定規格	開關認證次數
G6D-F4PU	4	額定負載電壓  AC250V  DC30V  負載電流，一般用途和電阻  40℃時5 A	機械  2,000萬次  (開關頻率18,000次/h)  電氣  AC250V 5 A(電阻負載)7萬次  DC 30V 5 A(電阻負載)7萬次  (開關頻率1,800次/h)
G3DZ-F4PU		額定負載電壓  AC5-240V  DC5-100V  負載電流，一般用途和電阻  55℃時0.3A	important;">-
P6DF-F4PU		接觸終端  5 A, 250V	important;">-



CSA標準（文件No.LR 35535）



型號	標準編號	Class編號	操作線圈  額定規格	極數	接點額定規格	開關  認證  次數
P6DF-F4PU	C22.2 NO. 14	CLASS 3211 07  CLASS 3211 87	DC12V  DC24V	4	接觸終端  5 A, 250V	important;">-



德國TüV萊茵認證（認證編號 No.R50429253）



型號	操作線圈  額定規格	極數	接點額定規格	開關認證次數
G6D-F4PU	DC12V  DC24V	4	額定負載電壓  AC250V  DC30V  負載電流，一般用途和電阻  40℃時5 A	機械  100萬次  (開關頻率18,000次/h)      電氣  AC250V 5 A(電阻負載)7萬次  DC 30V 5 A(電阻負載)7萬次  (開關頻率1,800次/h)



德國TüV萊茵認證（認證編號 No.R50429249）



型號	操作線圈  額定規格	極數	接點額定規格	開關認證次數
G3DZ-F4PU	DC12V  DC24V	4	額定負載電壓  AC5-240V  DC5-100V  負載電流，一般用途和電阻  55℃時0.3A	important;">-



德國TüV萊茵認證（認證編號 No.50429224）



型號	操作線圈  額定規格	極數	接點額定規格	開關認證次數
P6DF-F4PU	DC12V  DC24V	4	接觸終端  5 A, 250V	important;">-



G6D-F4B/G3DZ-F4B

UL標準認證（文件No.E87929）



型號	標準編號	類別	Listed/  Recognition  分類	操作線圈  額定規格	極數	接點額定規格	開關認證次數
G6D-F4B	UL508	SWIV2	Recognition	DC12V  DC24V	4	額定負載電壓  AC250V  DC30V  負載電流  5 A 電阻	important;">-
G3DZ-F4B						額定負載電壓  AC3-264V  DC3-125V  負載電流  0.3A	important;">-



CSA標準（文件No.LR 35535）



型號	標準編號	Class編號	操作線圈  額定規格	極數	接點額定規格	開關認證  次數
G6D-F4B	C22.2 NO. 14	CLASS 3211 07  CLASS 3211 87	DC12V  DC24V	4	額定負載電壓  AC250V  DC30V  負載電流  5 A 電阻	important;">-
G3DZ-F4B					額定負載電壓  AC3-264V  DC3-125V  負載電流  0.3A 電阻	important;">-



VDE認證（認證編號 No.40017757）



型號	操作線圈  額定規格	極數	接點額定規格	開關認證次數
G6D-F4B	DC12V  DC24V	4	額定負載電壓  AC250V  DC24V  負載電流  3A	important;">-



VDE認證（認證編號 No.40046252）



型號	操作線圈  額定規格	極數	接點額定規格	開關認證次數
G3DZ-F4B	DC12V  DC24V	4	額定負載電壓  AC5-240V  DC5-100V  負載電流  0.3A	important;">-



VDE認證（認證編號 No.40046241）



型號	操作線圈  額定規格	極數	接點額定規格	開關認證次數
P6DF-F4B	DC12V  DC24V	4	額定負載電壓  AC250V  負載電流  0.3A	important;">-

（單位：mm）
          本體

G6D-F4PU
G3DZ-F4PU

G6D-F4B
G3DZ-F4B

選裝件（另售）

短接棒

PYDN-7.75-□□（7.75mm）

短接棒

G6D-4-SB

導軌安裝用品

支承導軌
PFP-100N
PFP-50N

終端板
PFP-M

間隔板
PFP-S
